Schlammsammler BRV DN25 1.1/2 106652-21-SET

Art. 652

Funktion

Der Schlammsammler ist ein Gerät, das Schlamm

und Eisenpartikel in hydraulischen Kreisläufen sammelt, Rückstände, die

die Funktion vieler Komponenten wie Heizkessel,

synchrone Umwälzpumpen, Zähler und magnetische Erfassungseinheiten usw. beeinträchtigen können.

Seine spezielle innere Gestaltung, die von BRV in den eigenen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckdifferenz eine Ruhezone im Fluidstrom zu schaffen, wo

Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

durch Öffnen des Ablasshahns aus der Anlage entfernt werden, eine

Operation, die wir besonders bei älteren Anlagen, die stärker von Korrosion betroffen sind,

und daher eine höhere Konzentration von Schlamm und Eisenpartikeln aufweisen,

bei jedem Anlagenstart empfehlen.

Eigenschaften

• Kompakte Abmessungen kombiniert mit sehr niedrigem Druckverlust;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich,

außer der periodischen Entleerung der gesammelten Schlämme über das

Ablassventil;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und einem Magnetfeld von 13.000 Gauß;

• Einfache Installation in Umwälzgruppen oder direkt in die Leitung (vertikale Montage);

• Breites Sortiment verfügbar für Durchflüsse bis 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol bis 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare Außengewinde und Kvs-Werte:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

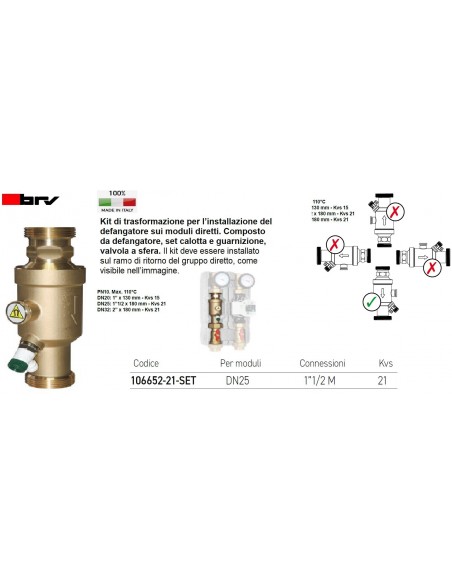

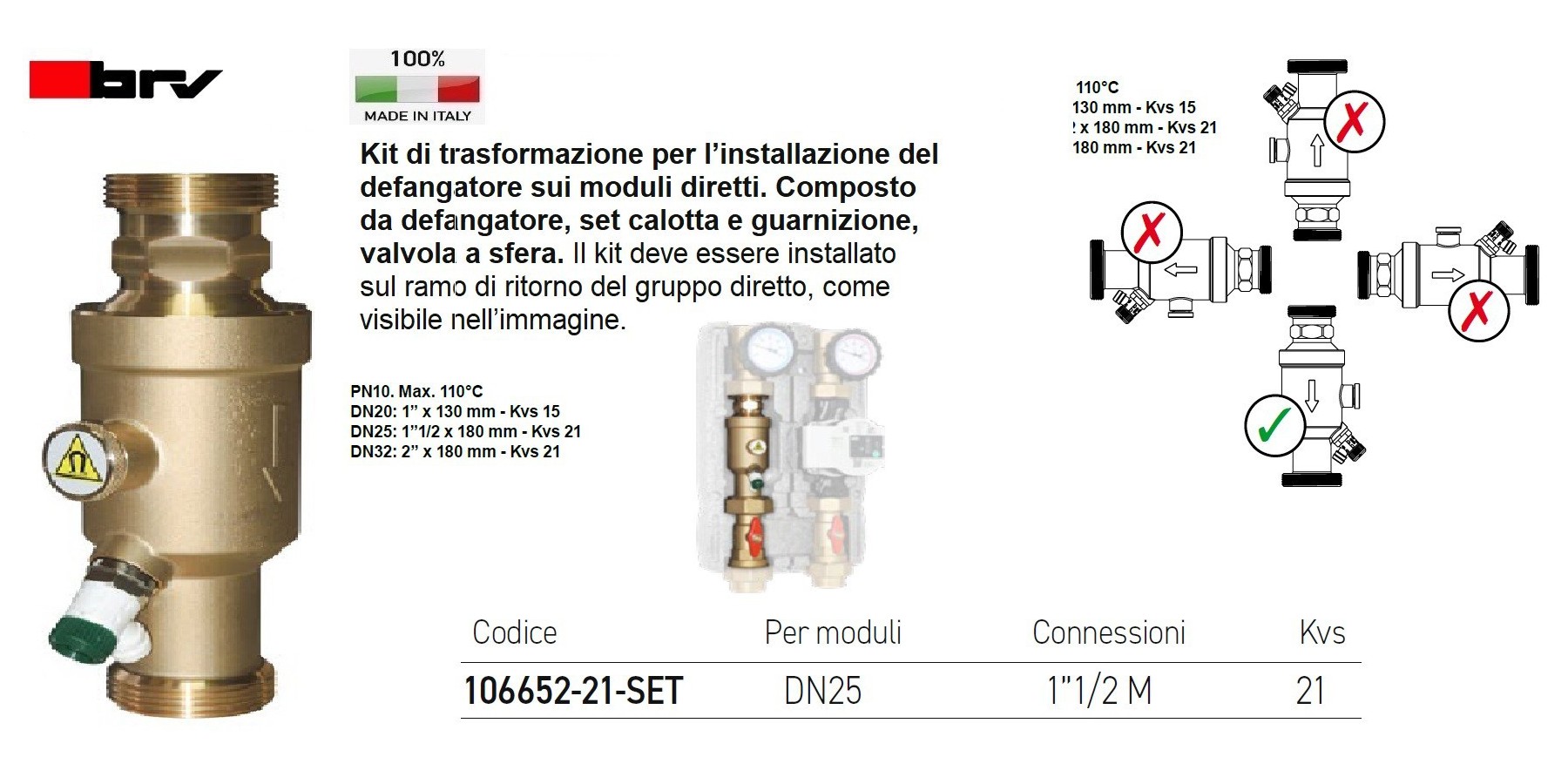

Umbau-Kit für die Installation des

Schlammsammlers an direkten Modulen. Bestehend aus

Schlammsammler, Abdeckhaubenset und Dichtung,

Kugelhahn. Das Kit muss

am Rücklaufzweig der Direktgruppe installiert werden, wie

auf dem Bild ersichtlich.
