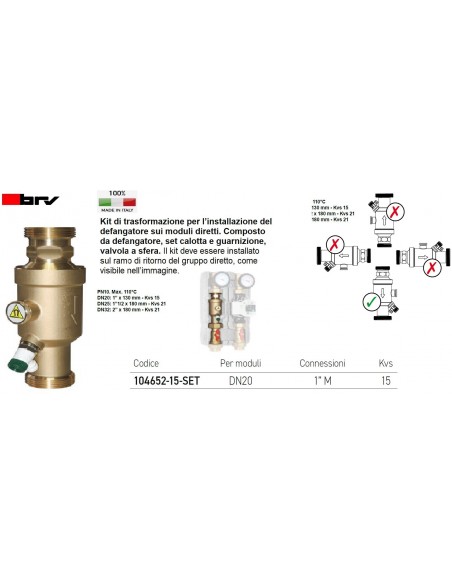

SCHLAMMFÄNGER BRV DN20 1" 04652-15-SET

Art. 652

Funktion

Der Schlammfänger ist ein Gerät, das Schlamm

und eisenhaltige Partikel in hydraulischen Kreisläufen auffängt, Rückstände, die

die Funktion vieler Komponenten wie Heizkessel,

synchroner Umwälzpumpen, Zähler und magnetischer Abrechnungseinrichtungen usw. beeinträchtigen können.

Seine besondere innere Gestaltung, entwickelt von BRV in seinen Laboren,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckunterschied eine ruhige Zone des Fluidstrahls zu schaffen, wo

Schlamm und eisenhaltige Partikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

durch Betätigung des Ablassventils aus der Anlage entfernt werden,

eine Operation, die wir besonders bei älteren Anlagen bei jedem Start empfehlen,

da diese korrosionsanfälliger sind und somit eine höhere Konzentration an Schlamm

und eisenhaltigen Partikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen kombiniert mit sehr geringem Druckverlust;

• Keine Wartungs- oder Reinigungsarbeiten am Gerät erforderlich, außer der

periodischen Entleerung des angesammelten Schlamms über das Ablassventil;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und einem Magnetfeld von 13.000 Gauss;

• Einfache Installation in Nachspeisgruppen oder direkt in der Leitung

(vertikale Montage);

• Große Auswahl verfügbar für Durchflussraten bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol 50%).

PN 10. Maximale Temperatur 110 °C

Verfügbare Anschlussgrößen und Kvs:

DN20: 1" x 130 mm - Kvs 15

DN25: 1"1/2 x 180 mm - Kvs 21

DN32: 2" x 180 mm - Kvs 21

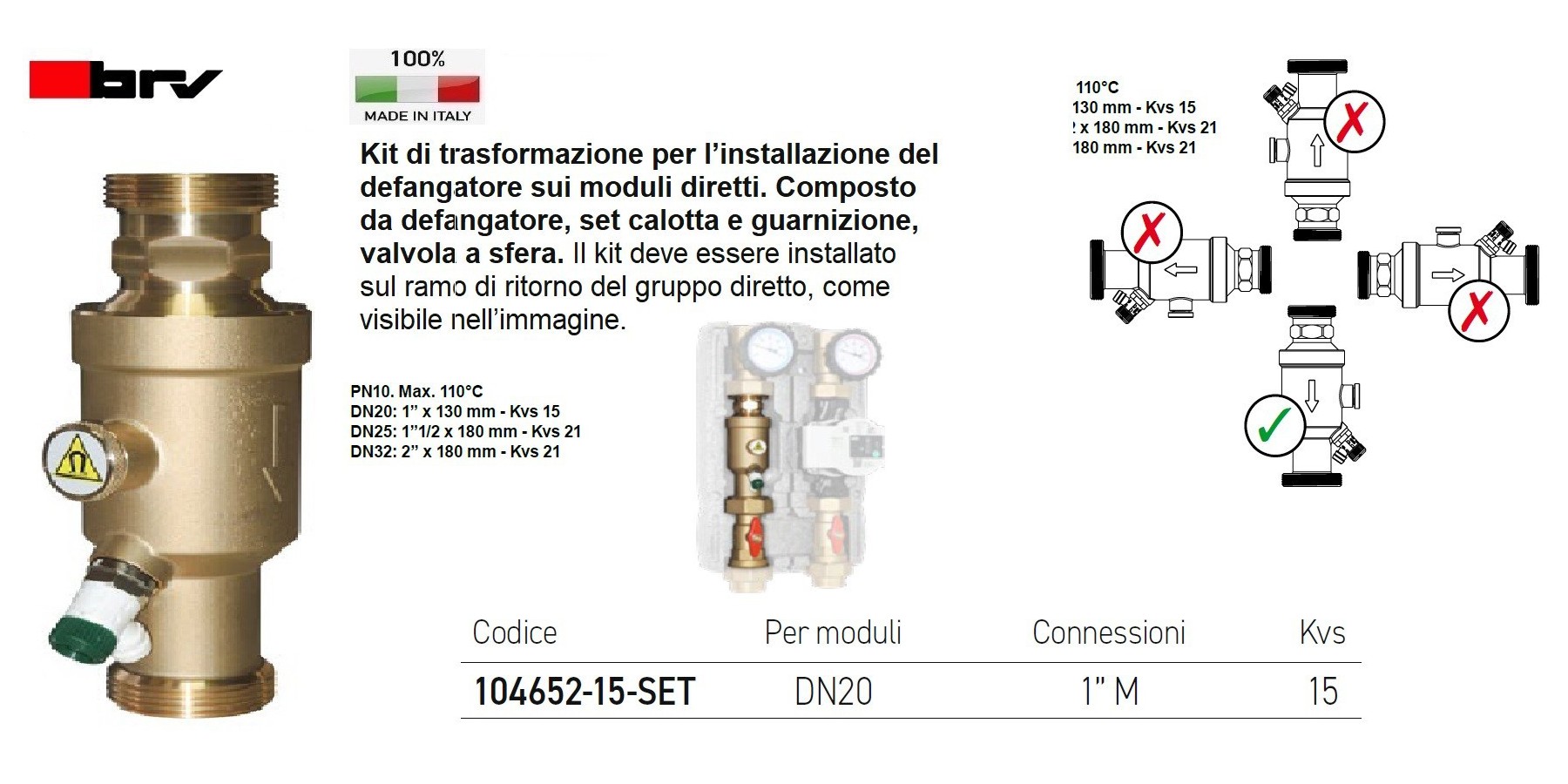

Umbau-Kit für die Installation des

Schlammfängers an Direktmodulen. Bestehend

aus Schlammfänger, Kappen- und Dichtungssatz,

Kugelhahn. Das Kit muss

am Rücklaufzweig der Direktgruppe installiert werden, wie

im Bild ersichtlich.
