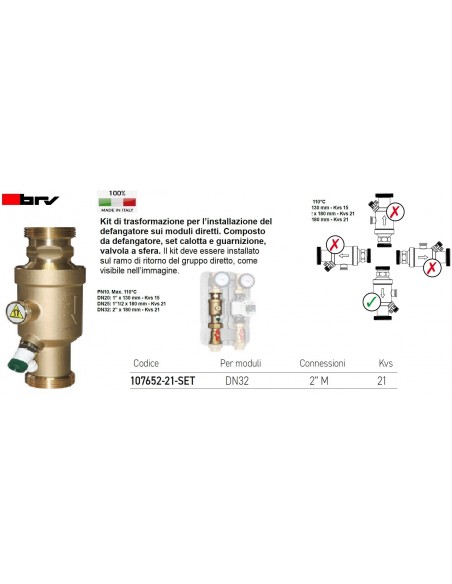

Schlammabscheider BRV DN32 2" 107652-21-SET

Art. 652

Funktion

Der Schlammabscheider ist ein Gerät, das Schlamm

und Eisenpartikel in hydraulischen Anlagen sammelt, Rückstände, die

die Funktion vieler Komponenten wie Kessel,

synchrone Umwälzpumpen, Zähler und magnetische Abrechnungssysteme usw. beeinträchtigen können.

Seine besondere interne Gestaltung, die von BRV in den eigenen Laboren entwickelt wurde,

nutzt einige einfache physikalische Prinzipien, die es ermöglichen,

durch Druckdifferenz eine ruhige Zone im Fluidstrom zu schaffen, in der

Schlamm und Eisenpartikel abgelagert werden, da sie von einem starken

Neodym-Magneten angezogen werden. Diese können dann einfach

durch Öffnen des Ablassventils entfernt werden, eine Operation, die wir

bei jedem Anlauf der Anlage empfehlen, insbesondere bei älteren Anlagen, die stärker

zur Korrosion neigen und daher eine höhere Konzentration an Schlamm

und Eisenpartikeln aufweisen.

Eigenschaften

• Kompakte Abmessungen kombiniert mit sehr geringem Druckverlust;

• Keine Wartungs- oder Reinigungsmaßnahmen am Gerät erforderlich,

außer der periodischen Entleerung der gesammelten Schlämme über das

Ablassventil;

• Neodym-Magnet mit einer Anziehungskraft von 4,5 kg und 13.000 Gauß

magnetischem Feld;

• Einfache Installation in Umwälzgruppen oder direkt in der Leitung (vertikale

Montage);

• Breite Auswahl für Durchflussmengen bis zu 5.000 l/h;

• Kompatibel mit Frostschutzmitteln (Glykol bis zu 50%).

PN 10. Maximale Temperatur 110°C

Verfügbare Außenanschlüsse und Kvs:

DN20: 1” x 130 mm - Kvs 15

DN25: 1”1/2 x 180 mm - Kvs 21

DN32: 2” x 180 mm - Kvs 21

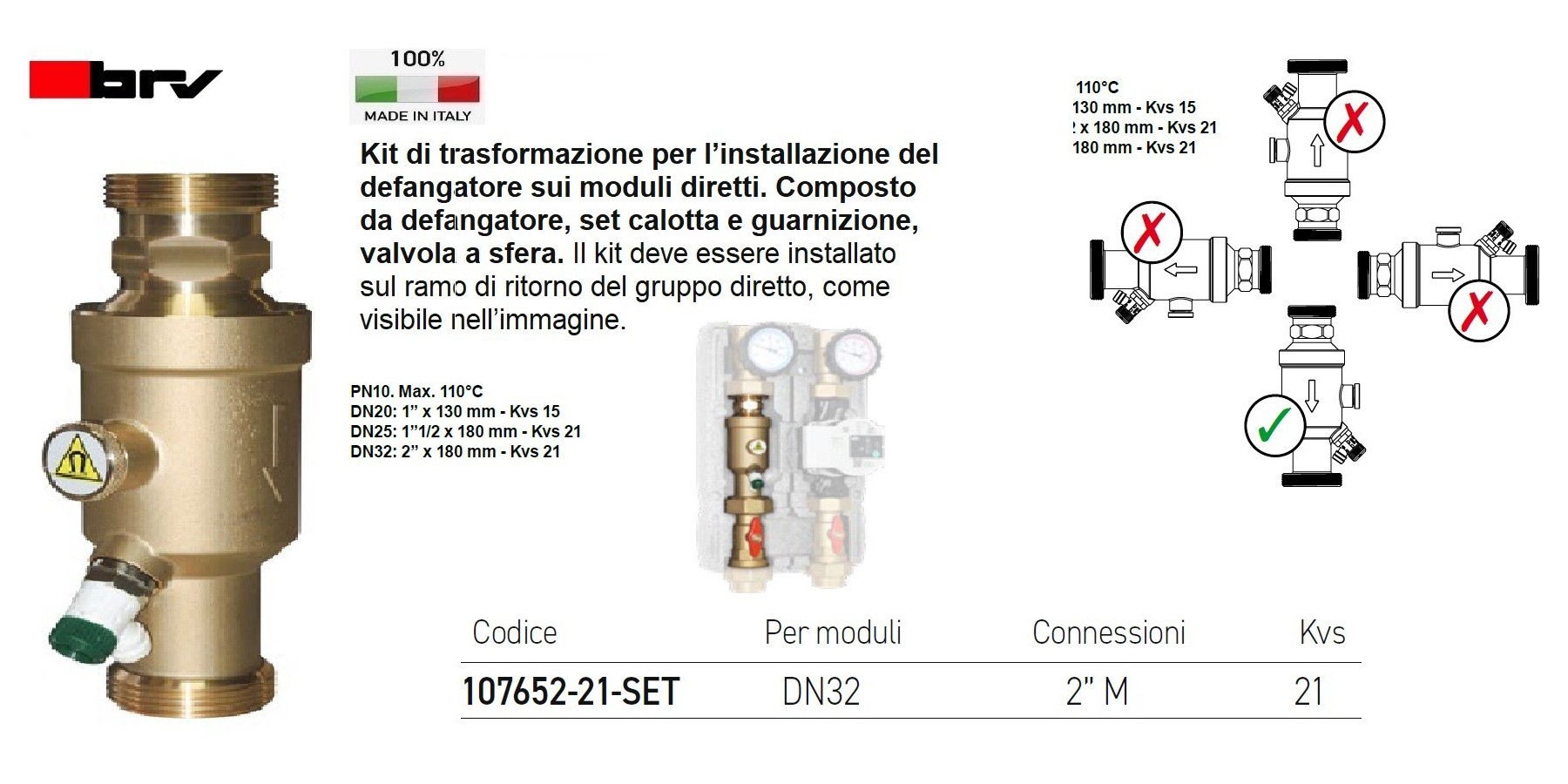

Umrüstsatz zur Installation

des Schlammabscheiders an Direktmodulen. Bestehend

aus Schlammabscheider, Kappen- und Dichtungssatz,

Kugelhahn. Der Satz muss

im Rücklaufzweig der Direktgruppe installiert werden, wie im Bild ersichtlich.
