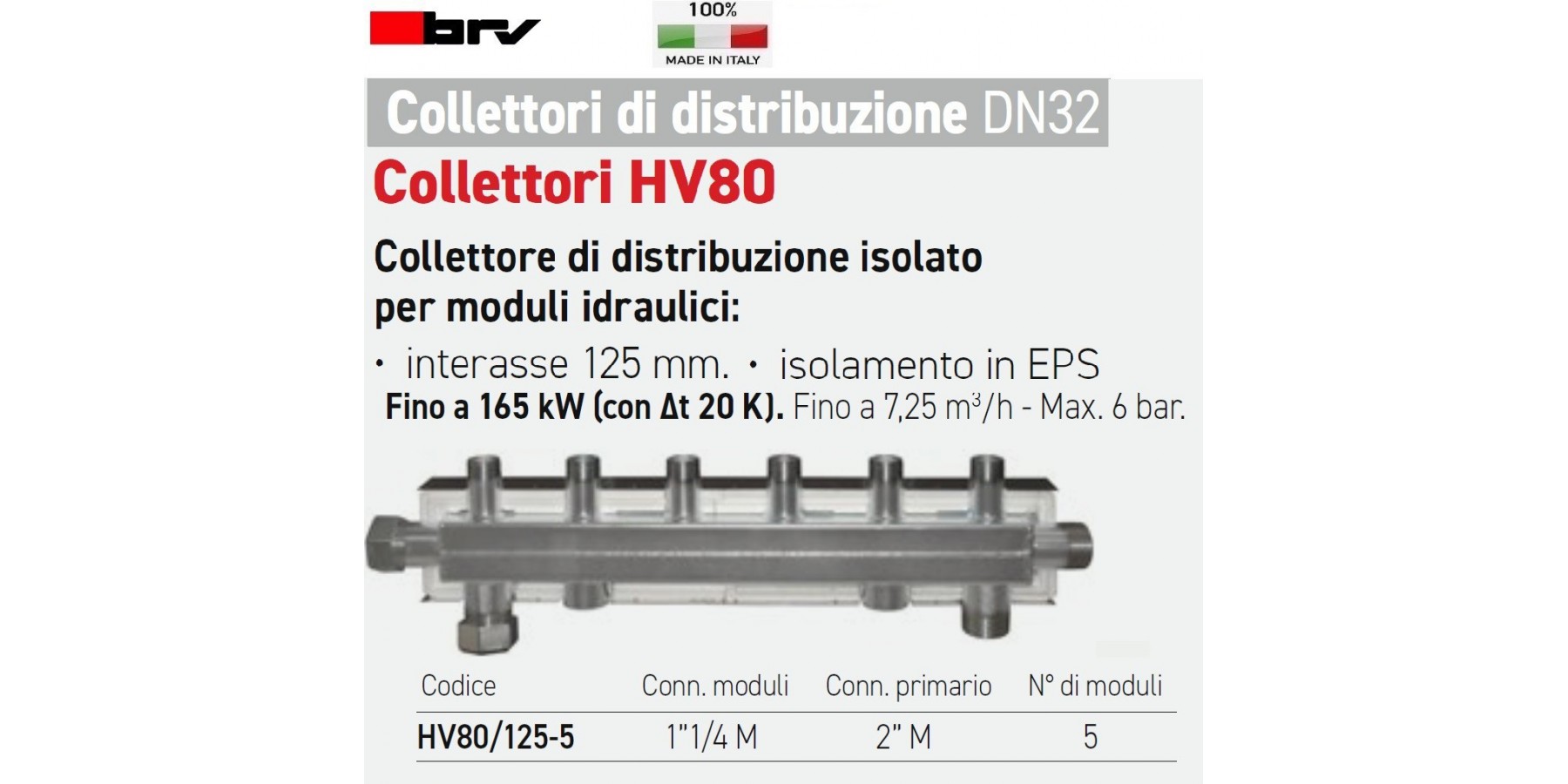

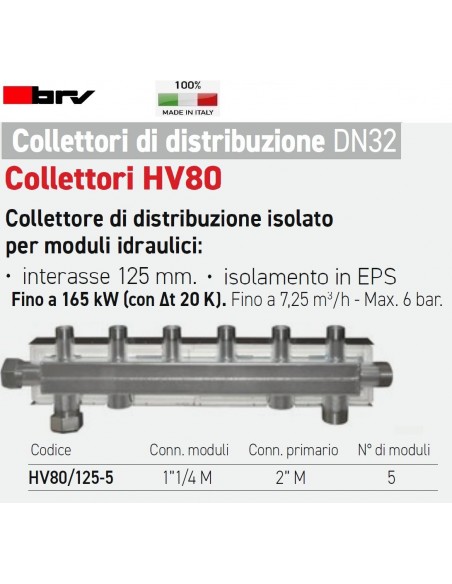

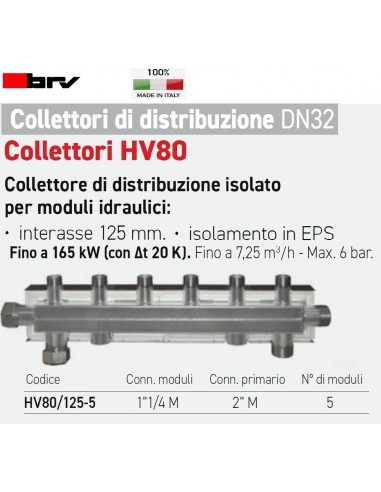

BRV-SAMMLER DN32 FÜR 5 MODULE HV80/125-5

HV80 Sammler

Isolierter Verteiler für hydraulische Module:

• EPS-Isolierung;

• Achsabstand 125 mm.

Bis zu 165 kW (bei ! t 20 K). Bis zu 7,25 m3/h - max. 6 bar.

Verteiler für Heizungsanlagen aus elektrogeschweißtem und verzinktem Rohr. Das Sortiment teilt sich in drei verschiedene Größen auf:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulischer Prüfdruck 12 bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Stärke 25 mm; DN32: Stärke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Stärke 0,55 mm; DN32: Stärke 0,8 mm). Hydraulischer Prüfdruck 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Das DN20-Sortiment sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Die DN25-Serie ist für die Kombination mit den ModvlvS-Gruppen 1“ vorgesehen, während das DN32-Sortiment für Module mit 1"1/4 gedacht ist. Durch spezielle Adapter ist es zudem möglich, 1“-Gruppen an DN32-Sammler und umgekehrt anzuschließen, wenn eine Optimierung der Anlage erforderlich ist.
