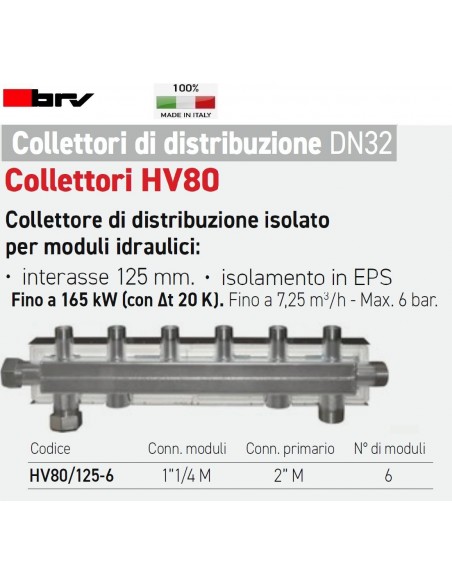

BRV-SAMMLER DN32 FÜR 6 MODULE HV80/125-6

HV80 Verteiler

Isolierter Verteiler für hydraulische Module:

• EPS-Isolierung;

• Achsabstand 125 mm.

Bis zu 165 kW (bei ! 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißrohr und verzinkt. Das Produktsortiment gliedert sich in drei Größen:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: 25 mm stark; DN32: 35 mm stark) und Schutzgehäuse aus verzinktem Blech (DN25: 0,55 mm stark; DN32: 0,8 mm stark). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.

Die DN20 Verteiler sind für die Verwendung mit den Gruppen ModvlvS DN20 3/4” vorgesehen.
Die DN25 Verteiler sind für die Kombination mit Gruppen ModvlvS 1” vorgesehen, während die DN32 Verteiler für 1"1/4 Module bestimmt sind. Durch spezielle Adapter ist es außerdem möglich, 1"-Gruppen an DN32 Verteiler und umgekehrt zu montieren, wenn eine Optimierung der Anlageninstallation erforderlich ist.
