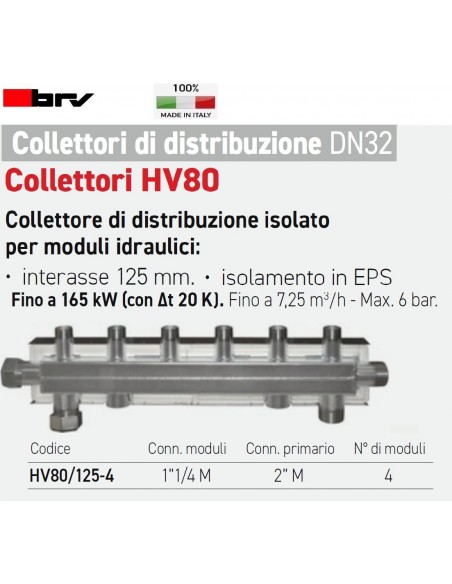

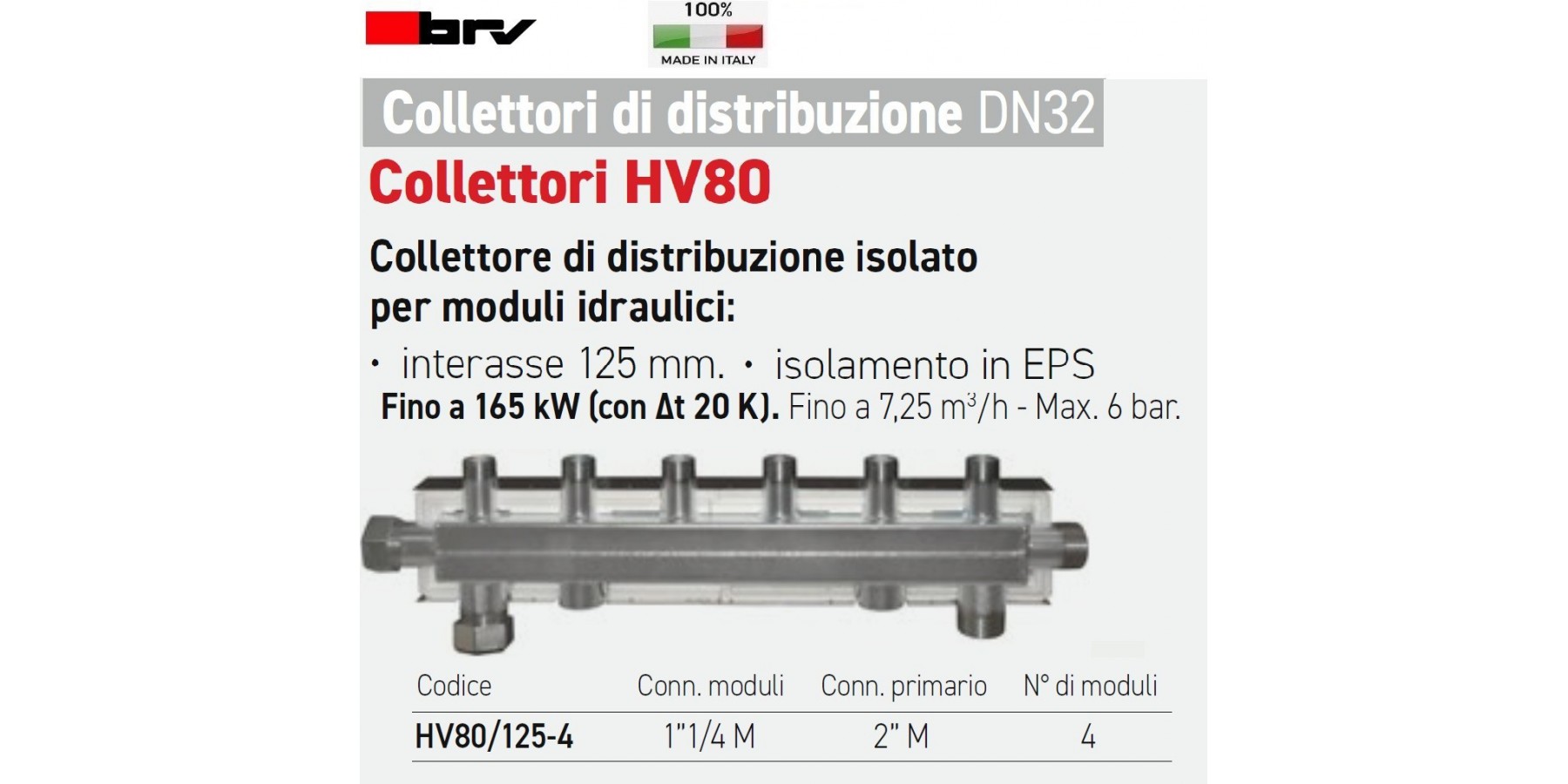

VERTEILER BRV DN32 FÜR 4 MODULE HV80/125-4

Verteiler HV80

Isolierter Verteiler für Hydraulikmodule:

• Isolierung aus EPS;

• Achsabstand 125 mm.

Bis zu 165 kW (bei ! t 20 K). Bis zu 7,25 m3/h - max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißrohren und verzinkt. Das Produktsortiment unterteilt sich in drei verschiedene Größen:

• DN20, für Leistungen bis zu 50 kW;
• DN25, für Leistungen bis zu 70 kW;
• DN32, für Leistungen bis zu 165 kW;

DN20: Thermische Isolierung aus EPP. Hydraulischer Test 12 bar. Anschlussabstand ModvlvS: 90 mm.

DN25 und DN32: Thermische Isolierung aus EPS gemäß DIN 4102-B2 (DN25: 25 mm Stärke; DN32: 35 mm Stärke) und Schutzbox aus verzinktem Blech (DN25: 0,55 mm Stärke; DN32: 0,8 mm Stärke). Hydraulischer Test 12 bar.
Anschlussabstand ModvlvS: 125 mm.

Im DN20 Verteilerprogramm werden die Gruppen ModvlvS DN20 3/4” verwendet.
Das DN25 Verteilerprogramm ist für die Kombination mit ModvlvS Gruppen 1” vorgesehen, während das DN32 Programm für Module 1"1/4 gedacht ist. Über spezielle Adapter ist es außerdem möglich, 1" Gruppen auf DN32 Verteiler zu installieren und umgekehrt, falls dies zur Optimierung der Anlage erforderlich sein sollte.
