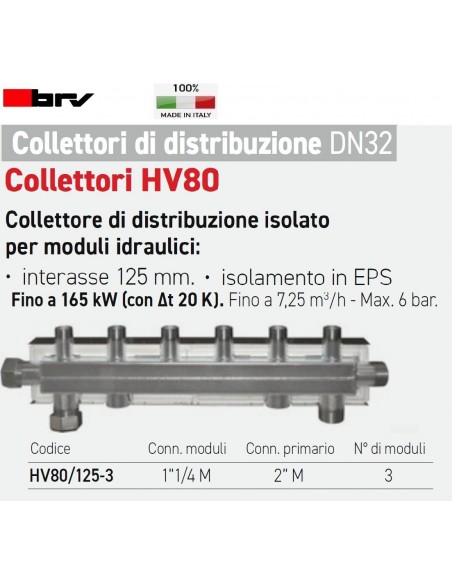

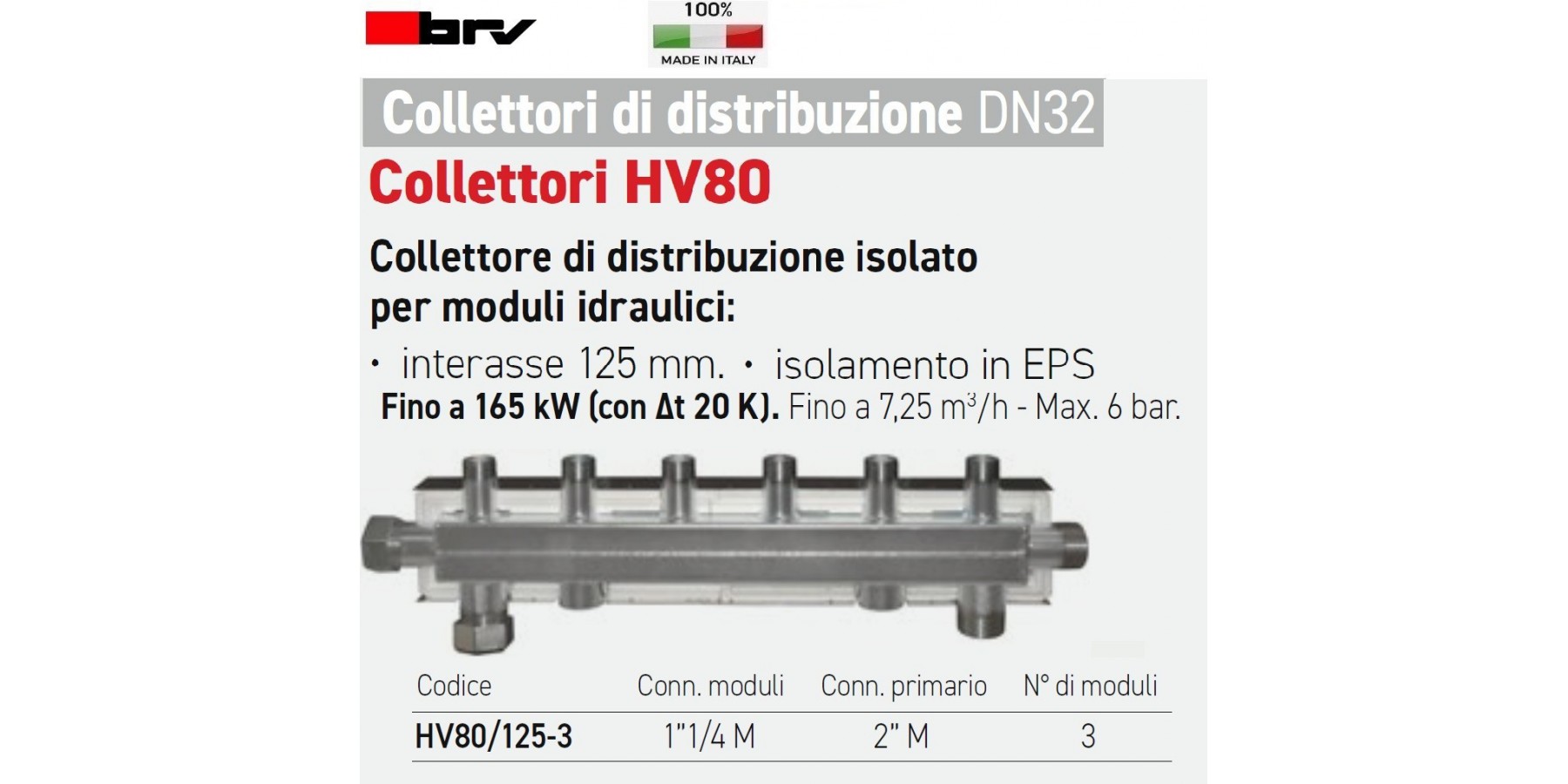

BRV-SAMMLER DN32 FÜR 3 MODULE HV80/125-3

HV80 Verteiler

Isolierter Verteilersammler für hydraulische Module:

• EPS-Isolierung;

• Achsabstand 125 mm.

Bis zu 165 kW (bei Δt 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißverzinktem Rohrmaterial. Das Produktsortiment ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Thermische Isolierung aus EPP. Druckprüfung 12 bar. Achsabstand für ModvlvS: 90 mm.

DN25 und DN32: Thermische Isolierung aus EPS nach DIN 4102-B2 (DN25: Stärke 25 mm; DN32: Stärke 35 mm) und Schutzkasten aus verzinktem Blech (DN25: Stärke 0,55 mm; DN32: Stärke 0,8 mm). Druckprüfung 12 bar.
Achsabstand für ModvlvS: 125 mm.

Das DN20-Sortiment verwendet die Gruppen ModvlvS DN20 mit 3/4" .
Das DN25-Sortiment ist für die Gruppen ModvlvS mit 1" vorgesehen, während das DN32-Sortiment Module mit 1"1/4 verwendet. Mit speziellen Adaptern ist es außerdem möglich, 1"-Gruppen auf DN32-Verteilern zu installieren und umgekehrt, um eventuelle Anforderungen zur Anlagenoptimierung zu erfüllen.
