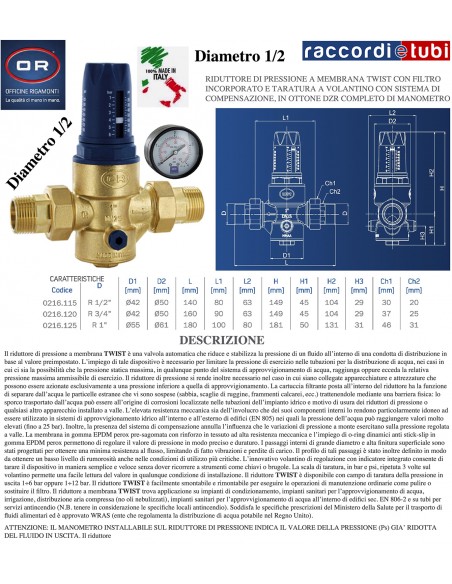

Druckminderer OR 1/2 1580000

BESCHREIBUNG

Der Membrandruckminderer TWIST ist ein automatisches Ventil, das den Druck eines Mediums innerhalb einer Versorgungsleitung entsprechend dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserverteilungsleitungen zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den zulässigen Höchstdruck erreicht oder überschreitet. Der Druckminderer ist zudem erforderlich, wenn Geräte und Ausrüstungen angeschlossen sind, die ausschließlich bei einem niedrigeren Druck als dem Versorgungsdruck betrieben werden können. Die Filterkartusche im Inneren des Druckminderers dient dazu, Fremdpartikel (Sand, Rostschuppen, Kalkfragmente usw.) vom Wasser zu trennen, indem sie diese durch eine physische Barriere zurückhält: Vom Wasser mitgeführter Schmutz kann lokal begrenzte Korrosion in den Rohrleitungen verursachen und den Druckminderer oder andere nachgeschaltete Geräte vorzeitig verschleißen lassen. Die hohe mechanische Widerstandsfähigkeit sowohl des Gehäuses als auch seiner internen Komponenten macht ihn besonders geeignet für den Einsatz in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Zudem hebt das Kompensationssystem den Einfluss von Druckschwankungen auf der Zulaufseite auf den geregelten Druck auf der Abgangsseite auf. Die vorgespannte EPDM-Peroxid-Gummimembran mit Gewebeverstärkung hoher mechanischer Festigkeit und der Einsatz von dynamischen Anti-Stick-Slip-O-Ringen aus EPDM-Peroxid-Gummi ermöglichen eine präzise und dauerhafte Druckeinstellung. Die innenliegenden Durchgänge mit großem Durchmesser und hoher Oberflächenqualität sind so konzipiert, dass sie einen minimalen Strömungswiderstand bieten und Vibrationen sowie Druckverluste wirkungsvoll reduzieren. Ihr Profil wurde außerdem so gestaltet, dass auch unter kritischsten Einsatzbedingungen ein niedriger Geräuschpegel gewährleistet ist. Der innovative Einstellknopf mit integriertem Anzeigeinstrument erlaubt eine einfache und schnelle Geräteeinstellung ohne Werkzeuge wie Schraubenschlüssel oder Inbusschlüssel. Die Kalibrierskala in bar und psi, die dreimal am Drehrädchen angebracht ist, ermöglicht eine leichte Ablesbarkeit des Werts in jeder Einbausituation. Der TWIST Druckminderer ist mit einem Einstellbereich des Ausgangsdrucks von 1÷6 bar oder 1÷12 bar erhältlich. Der TWIST lässt sich leicht zerlegen und wieder zusammenbauen, um regelmäßige Wartungsarbeiten wie Reinigung oder Austausch des Filters durchzuführen. Der Membrandruckminderer TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (keine ölhaltigen Nebel), Sanitäranlagen zur Wasserversorgung innerhalb von Gebäuden gemäß EN 806-2 sowie in Rohrleitungen für Brandschutzanlagen (Hinweis: örtliche Brandschutzvorschriften beachten). Er erfüllt die speziellen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmitteln und ist WRAS-zugelassen (Regulierungsbehörde für Trinkwasserversorgung im Vereinigten Königreich).

ACHTUNG: Das am Druckminderer angebrachte Manometer zeigt den bereits reduzierten Ausgangsdruck (Ps) des Mediums an. Der Druckminderer ist mit oder ohne integriertes Manometer erhältlich.

WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
