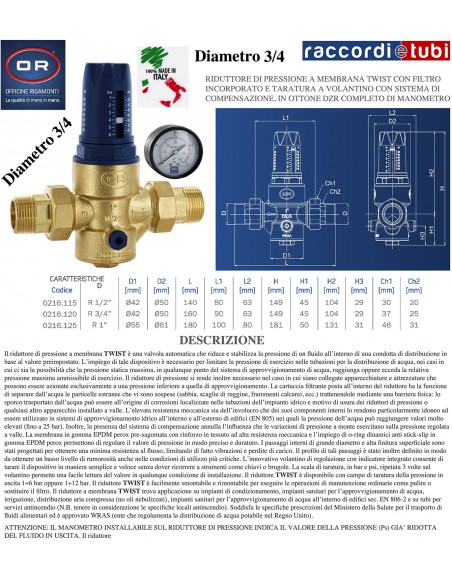

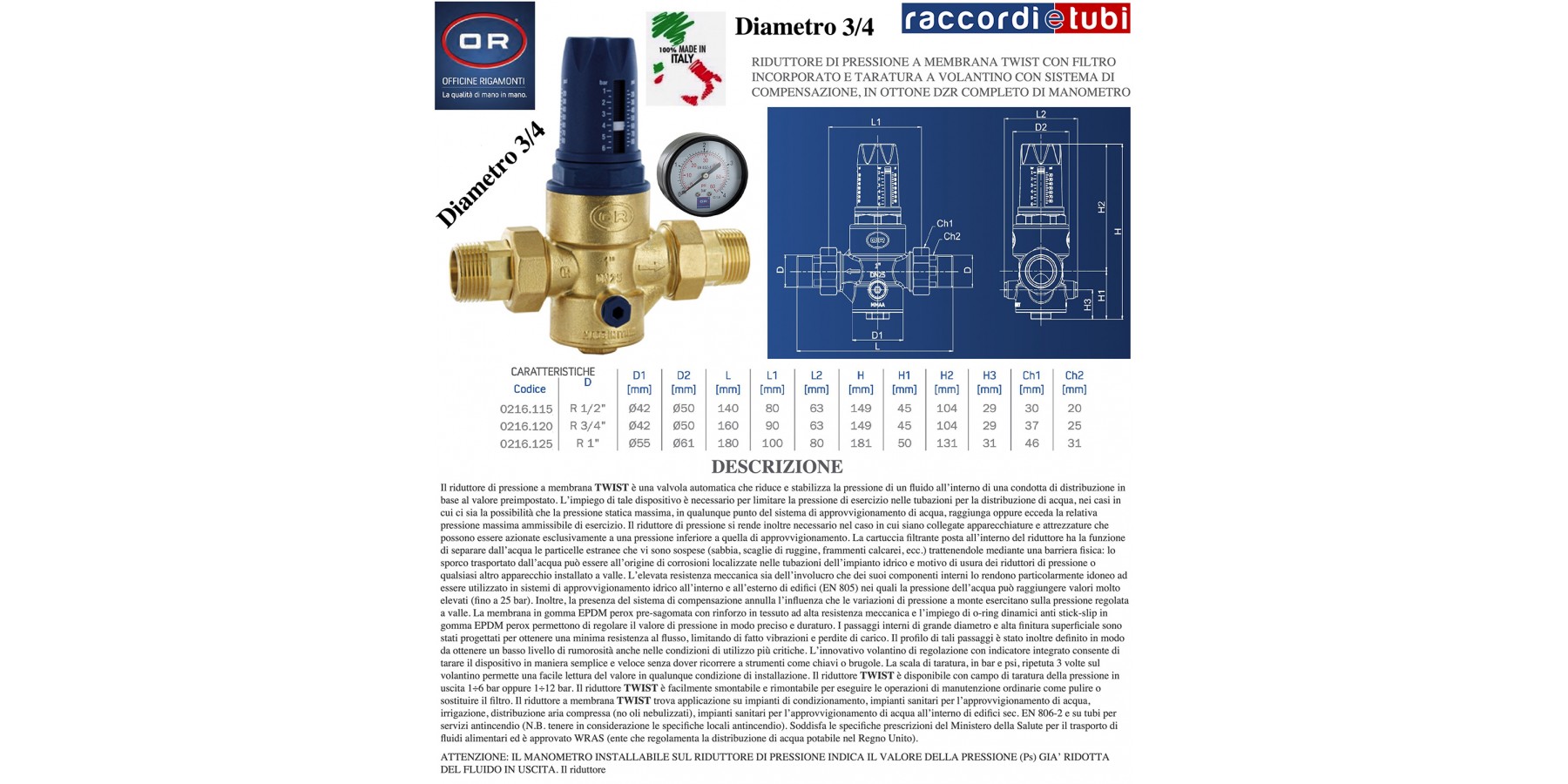

DRUCKMINDERER OR 3/4 1580001

BESCHREIBUNG

Der Membrandruckminderer TWIST ist ein automatisches Ventil, das den Druck eines Mediums innerhalb einer Verteilungsleitung entsprechend dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserleitungen zu begrenzen, falls der maximal zulässige statische Druck an irgendeinem Punkt des Wasserversorgungssystems erreicht oder überschritten werden kann. Der Druckminderer ist zudem erforderlich, wenn Geräte und Anlagen angeschlossen sind, die ausschließlich mit einem niedrigeren Druck als dem Versorgungsdruck betrieben werden können. Die im Druckminderer integrierte Filterkartusche trennt Fremdpartikel (Sand, Rostschuppen, Kalkbruchstücke usw.), die im Wasser suspendiert sind, durch eine mechanische Barriere und hält diese zurück: Verschmutzungen im Wasser können lokale Korrosionen in den Rohrleitungen verursachen und zu Verschleiß des Druckminderers oder anderer nachgeschalteter Geräte führen. Die hohe mechanische Festigkeit sowohl des Gehäuses als auch der internen Komponenten macht ihn besonders geeignet für Wasserversorgungssysteme innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Außerdem bewirkt das Kompensationssystem, dass Druckänderungen auf der Zulaufseite die am Ausgang geregelte Druckhöhe nicht beeinflussen. Die vorgeformte EPDM-Peroxid-Gummimembran mit verstärktem Gewebe und die Verwendung dynamischer EPDM-Peroxid-O-Ringe mit Anti-Stick-Slip-Eigenschaften gewährleisten eine präzise und langlebige Druckregelung. Die groß dimensionierten und fein bearbeiteten Innenwege sind so ausgelegt, dass der Strömungswiderstand minimal ist, was Vibrationen und Druckverluste reduziert. Das Profil der Wege sorgt zudem für eine niedrige Geräuschentwicklung selbst unter kritischsten Betriebsbedingungen. Der innovative Handgriff mit integriertem Anzeigeinstrument ermöglicht eine einfache und schnelle Einstellung ohne Gebrauch von Werkzeugen wie Schraubenschlüsseln oder Inbusschlüsseln. Die dreifach aufgedruckte Skala in bar und psi auf dem Handgriff erleichtert das Ablesen des eingestellten Wertes unter allen Einbaubedingungen. Der TWIST Druckminderer ist mit einem Einstellbereich des Ausgangsdrucks von 1 bis 6 bar oder 1 bis 12 bar erhältlich. Der TWIST Druckminderer lässt sich leicht demontieren und wieder montieren, um Wartungsarbeiten wie das Reinigen oder Auswechseln des Filters durchzuführen. Der Membrandruckminderer TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerungssystemen, Druckluftverteilungen (ohne Ölnebel), Sanitäranlagen nach EN 806-2 in Gebäuden sowie in Rohrleitungen für Brandschutzanlagen (bitte lokale Brandschutzvorschriften beachten). Er erfüllt die Anforderungen des Gesundheitsministeriums für den Transport von Trinkwasser und ist WRAS-zertifiziert (Wasserregulierungsstelle Großbritannien).

ACHTUNG: DAS AM DRUCKMINDERER ANBRINGBARE MANOMETER ZEIGT DEN BEREITS REDUZIERTEN DRUCKWERT (Ps) DES AUSGANGSMEDIUMS AN. Der Druckminderer ist mit oder ohne integriertes Manometer erhältlich.

WEITERE INFORMATIONEN SIND DER BEILIEGENDEN PDF ZU ENTNEHMEN
