DRUCKMINDERER OR 1" 1580002

BESCHREIBUNG

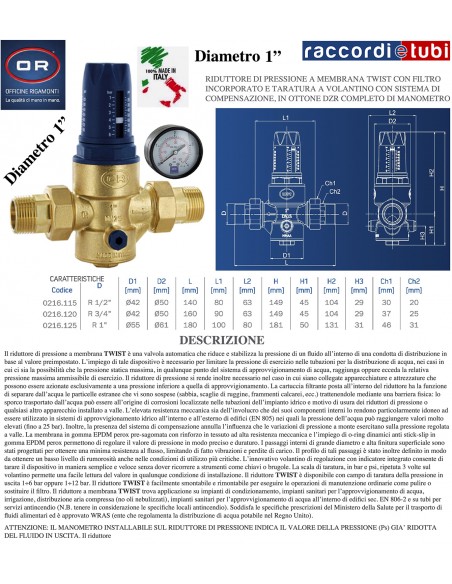

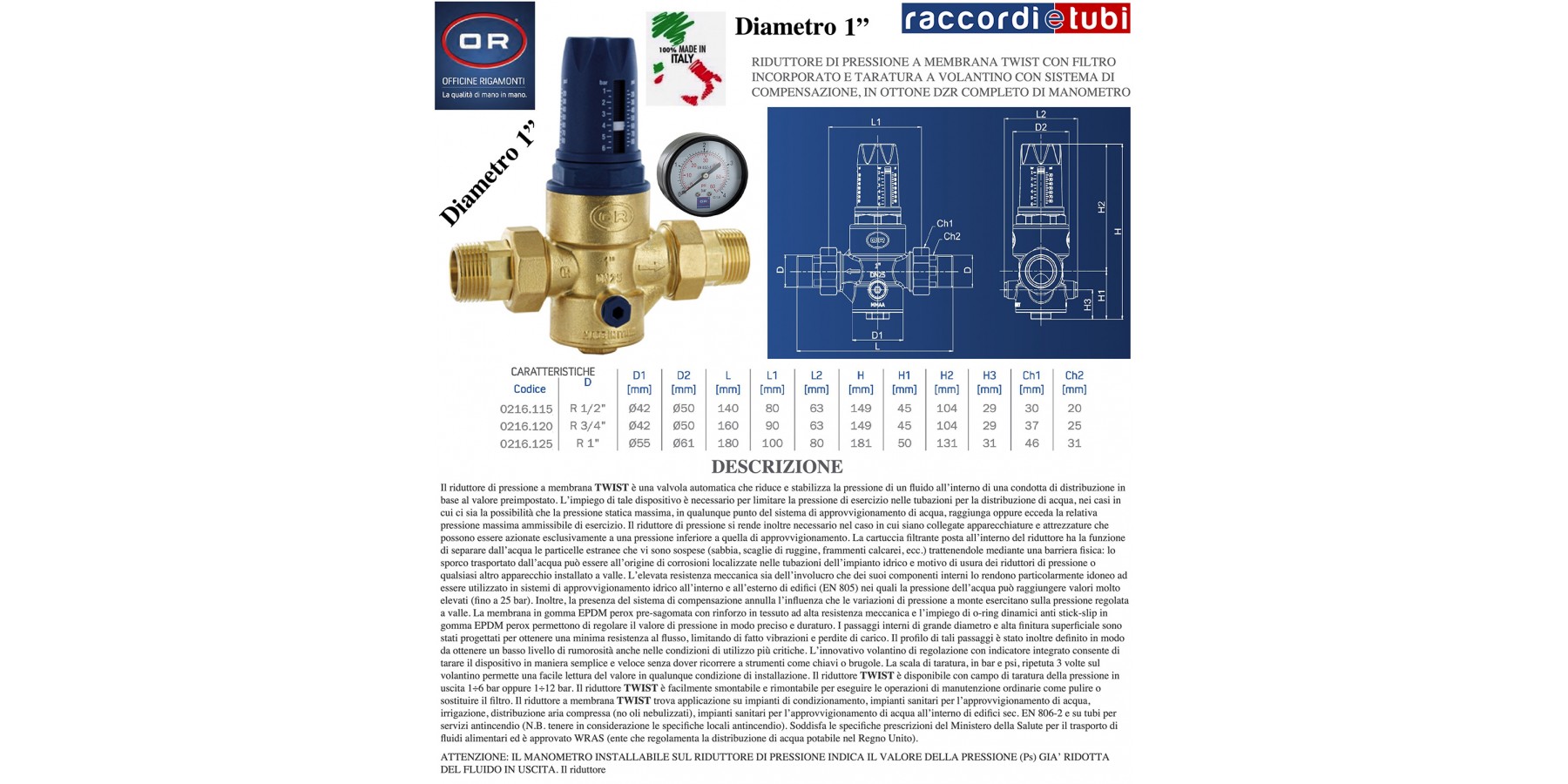

Der Membrandruckminderer TWIST ist ein automatisches Ventil, das den Druck eines Fluids innerhalb einer Verteilungsleitung entsprechend dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist erforderlich, um den Betriebsdruck in Rohrleitungen zur Wasserverteilung zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den zulässigen Höchstdruck erreicht oder überschreitet. Der Druckminderer ist außerdem notwendig, wenn Geräte und Ausstattungen angeschlossen sind, die ausschließlich unter einem geringeren Druck als dem Versorgungsdruck betrieben werden dürfen. Die im Druckminderer verbaute Filterkartusche trennt Fremdpartikel, die im Wasser suspendiert sind (Sand, Rostflocken, Kalkfragmente usw.), durch eine physikalische Barriere ab: vom Wasser mitgeführter Schmutz kann lokale Korrosionen in den Rohrleitungen der Wasserversorgungsanlage verursachen und zum Verschleiß der Druckminderer oder anderer nachgeschalteter Geräte führen. Die hohe mechanische Widerstandsfähigkeit sowohl des Gehäuses als auch der internen Komponenten macht ihn besonders geeignet für den Einsatz in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Zudem beseitigt das Kompensationssystem den Einfluss von Druckschwankungen auf der Zulaufseite auf den geregelten Druck auf der Ausgangsseite. Die vorgeformte EPDM-Peroxid-Gummimembran mit hochmechanisch belastbarem Gewebeverstärkung und der Einsatz von dynamischen Anti-Stick-Slip-O-Ringen aus EPDM-Peroxid-Gummi ermöglichen eine präzise und langanhaltende Druckeinstellung. Die inneren Durchgänge mit großem Durchmesser und hoher Oberflächenqualität sind so gestaltet, dass sie einen minimalen Strömungswiderstand erzeugen, was Vibrationen und Druckverluste effektiv reduziert. Das Profil dieser Durchgänge wurde ebenfalls so definiert, dass ein niedriger Geräuschpegel auch unter den kritischsten Einsatzbedingungen gewährleistet wird. Das innovative Einstellrad mit integriertem Anzeigeinstrument ermöglicht eine einfache und schnelle Einstellung des Geräts ohne Einsatz von Werkzeugen wie Schraubenschlüssel oder Inbusschlüssel. Die Kalibrierskala, in bar und psi, dreifach auf dem Einstellrad wiederholt, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der TWIST Druckminderer ist mit einem Ausgangsdruck-Regelbereich von 1÷6 bar oder 1÷12 bar erhältlich. Der TWIST Druckminderer lässt sich leicht demontieren und wieder zusammenbauen, um gewöhnliche Wartungsarbeiten wie Reinigung oder Austausch des Filters durchzuführen. Der Membrandruckminderer TWIST findet Anwendung in Klimaanlagen, Sanitärinstallationen zur Wasserversorgung, Bewässerungssystemen, Druckluftverteilung (ohne ölhaltige Nebel), Sanitäranlagen für die Wasserversorgung in Gebäuden gemäß EN 806-2 sowie in Rohrleitungen für Brandschutzanlagen (Hinweis: lokale Brandschutzvorschriften sind zu beachten). Er erfüllt die spezifischen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmittel-Fluiden und ist WRAS-zugelassen (Organisation, die die Trinkwasserverteilung im Vereinigten Königreich reguliert).

ACHTUNG: DAS AM DRUCKMINDERER MONTIERTE MANOMETER ZEIGT DEN BEREITS VERRINGERTEN AUSGANGSDRUCK (Ps) DES FLUIDS AN. Der Druckminderer ist mit oder ohne eingebautes Manometer erhältlich.

FÜR WEITERE INFORMATIONEN PDF ANHANG BEACHTEN
