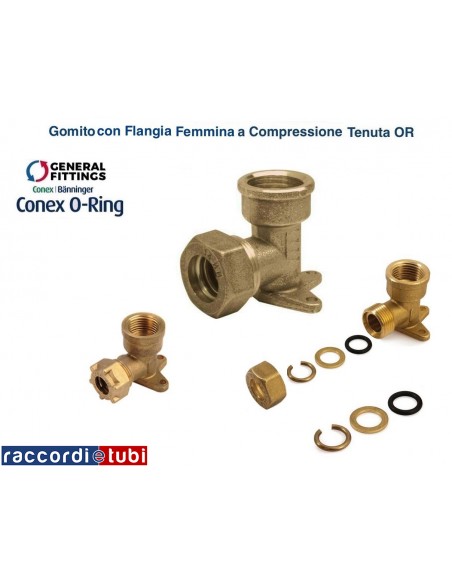

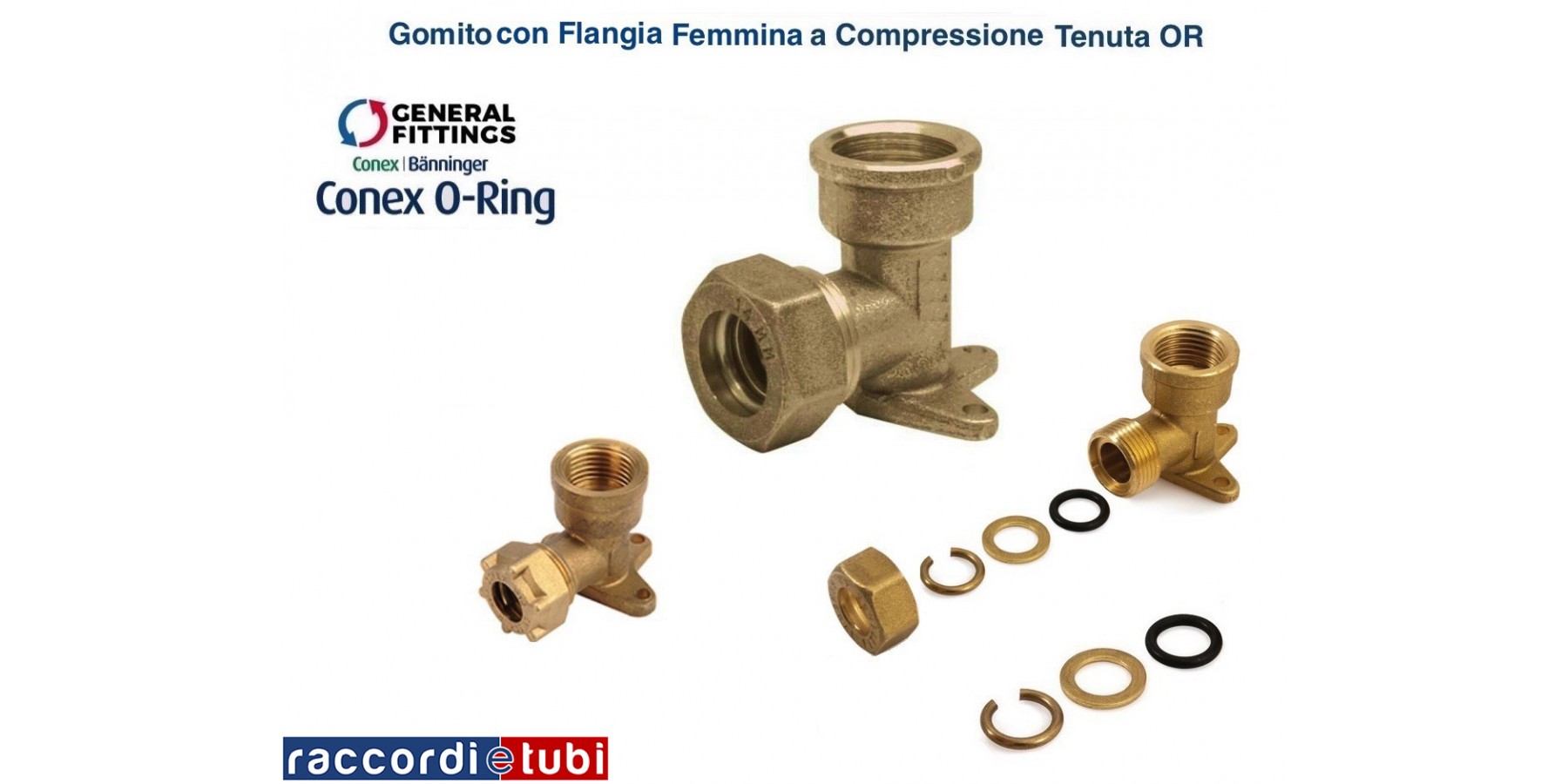

MESSINGWINKEL MIT FLANSCH O-RING 1/2X16

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei Anschluss an weichgeglühtes Kupferrohr (R220) ist die Verwendung interner Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen Kreisquerschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Trinkwasser (warm und/oder kalt) bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.
