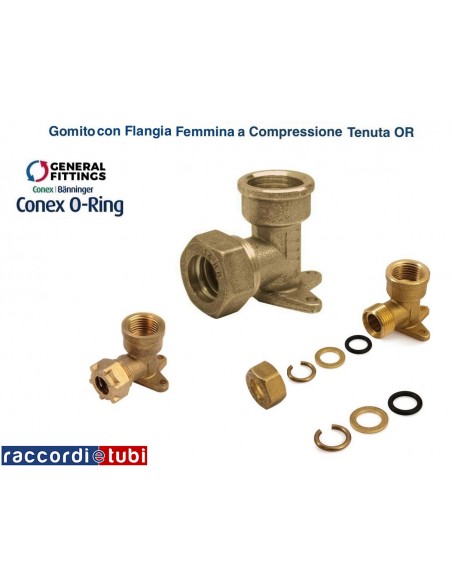

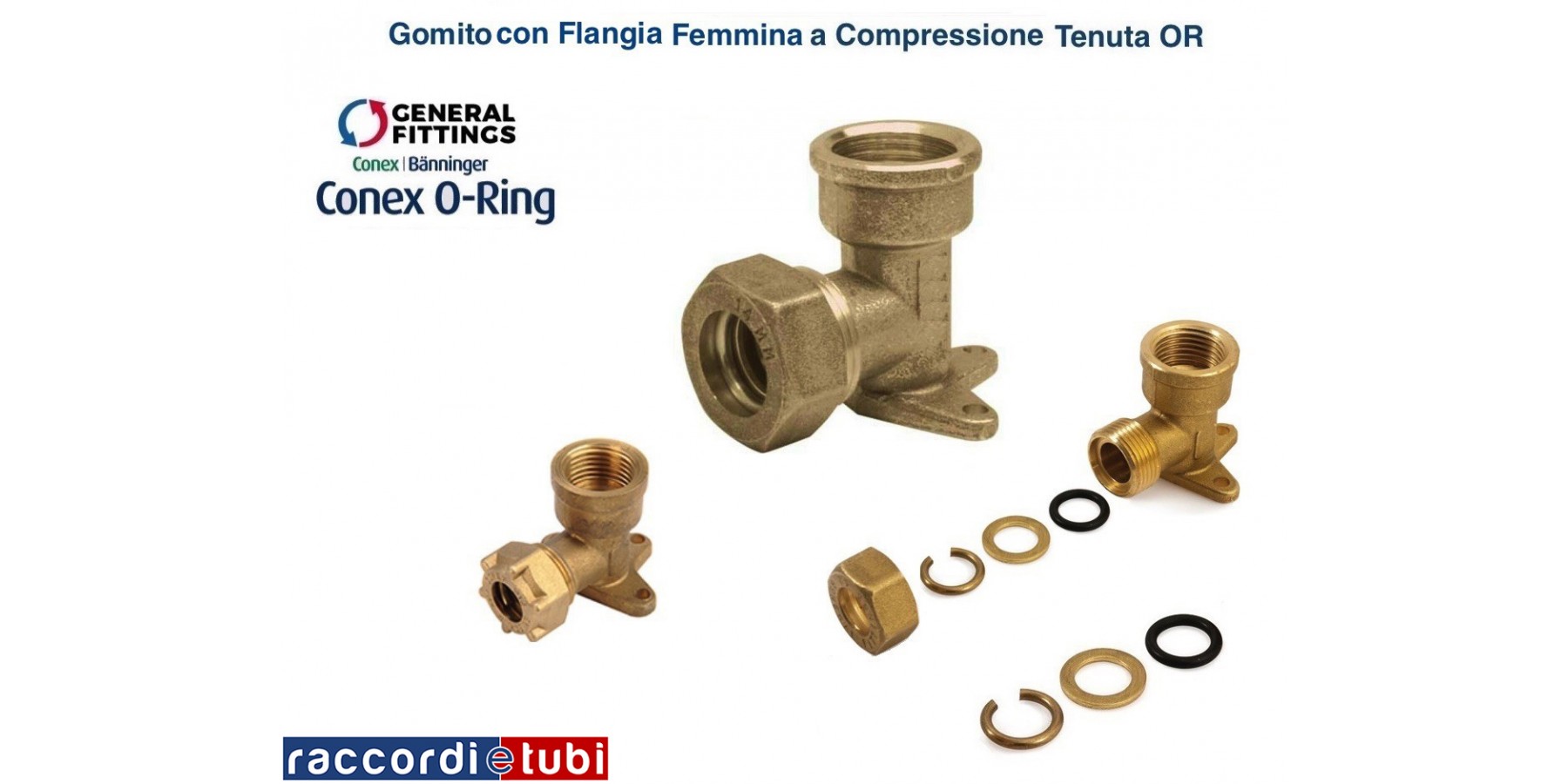

MESSING-WINKEL MIT FLANSCH OR 1/2X18

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Berührung kommt, muss frei von Kratzern, Kerben, Schmutz, Anstrichen sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um den wirklichen Kreisquerschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das freie Gleiten der mitgelieferten Flachdichtung bestätigt wird.

Für die Installation von Sanitäranlagen mit Trinkwasser (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) montiert werden.
