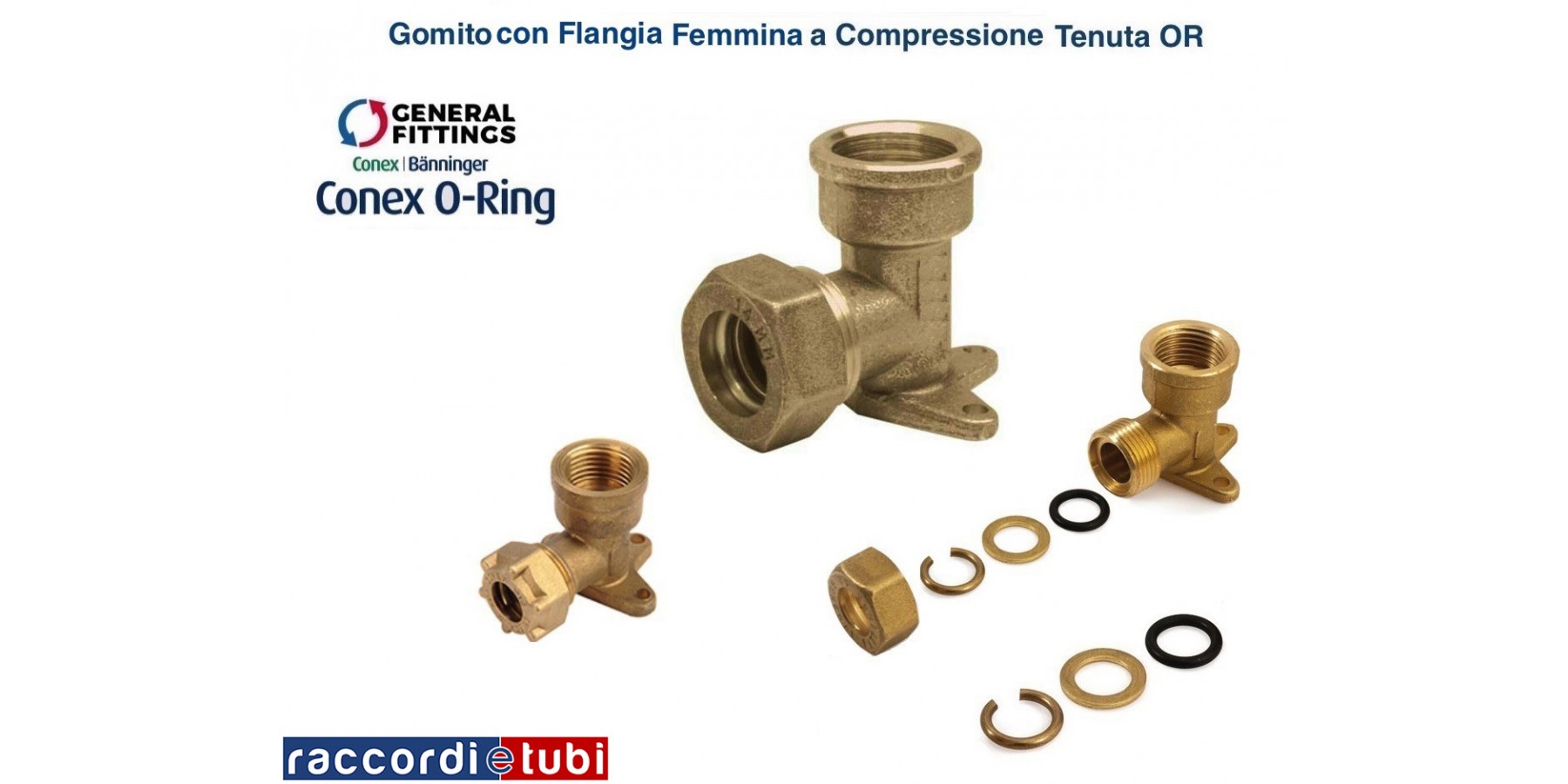

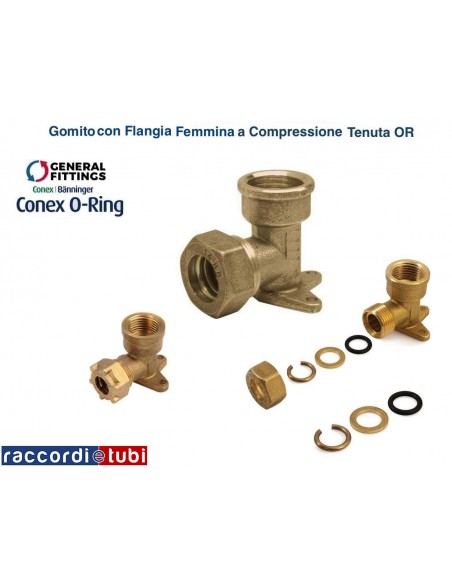

MESSING-WINKEL MIT FLANSCH OR 1/2X14

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Lackierung sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) verpflichtend, um den effektiven Kreisquerschnitt des Rohrs wiederherzustellen und zu gewährleisten, bestätigt durch das reibungslose Gleiten der beiliegenden Flachscheibe.

Für die Herstellung von Sanitäranlagen mit Trinkwasser (warm und/oder kalt) bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß EN 681-1) installiert werden.
