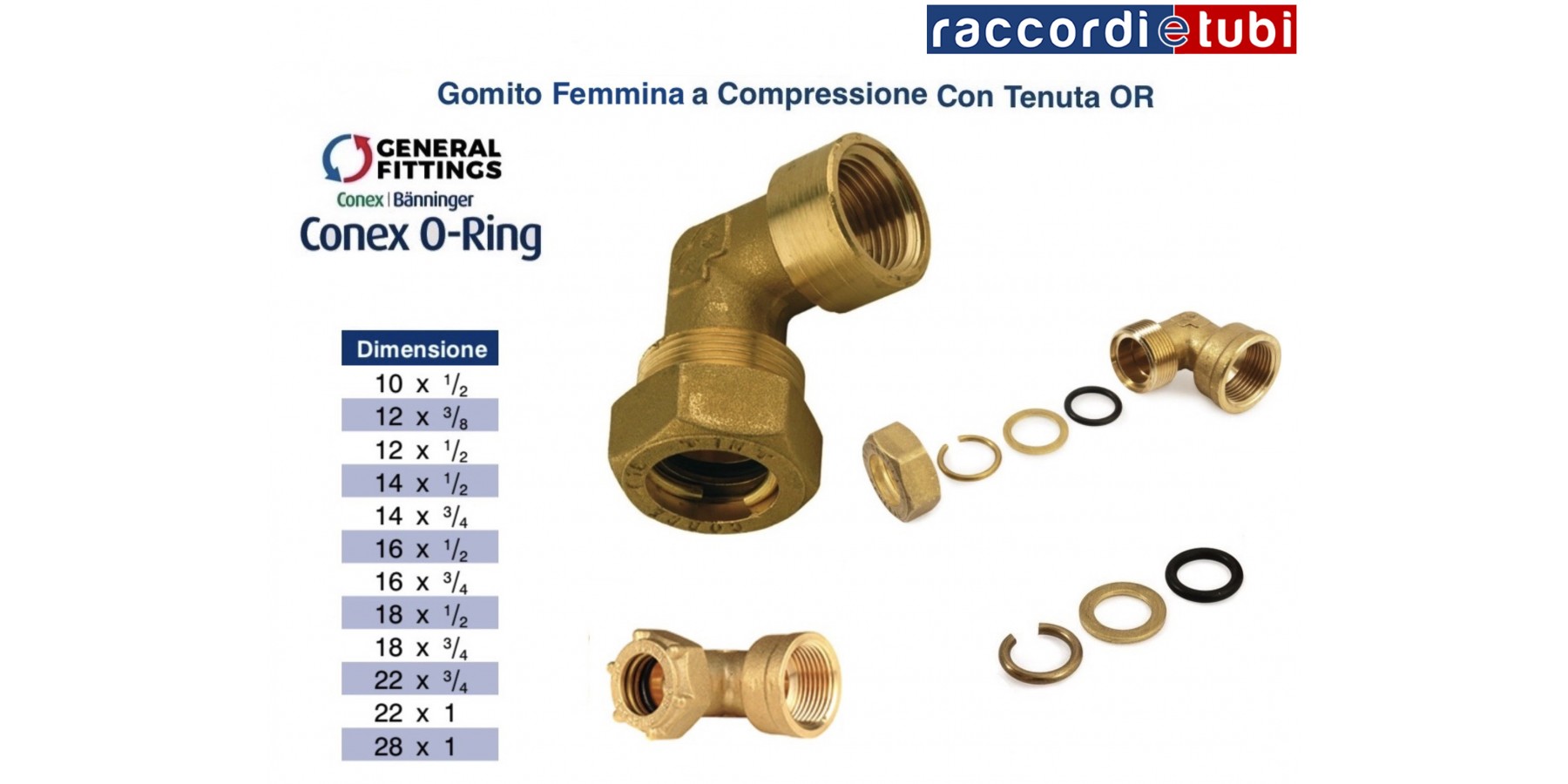

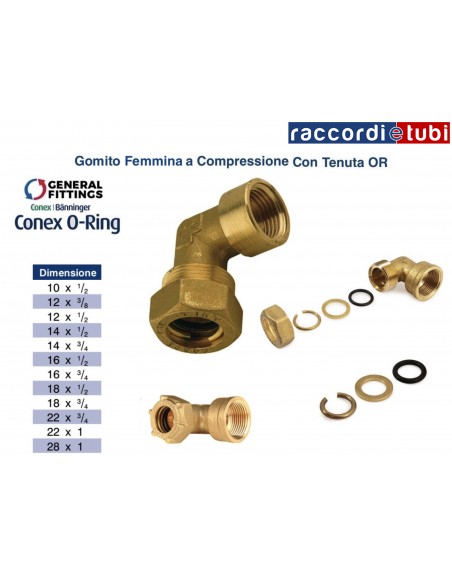

MESSINGWINKEL MIT WEIBLICHEM O-RING DURCHMESSER 3/4X22

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohrleitungen aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungs-Elemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Ablagerungen, Lackierung sein und das Rohr muss Innen und Außen mit geeignetem Werkzeug entgratet werden.

Bei Verwendung mit geglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) verpflichtend, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das leichte Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser zum menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß EN 681-1) montiert werden.
