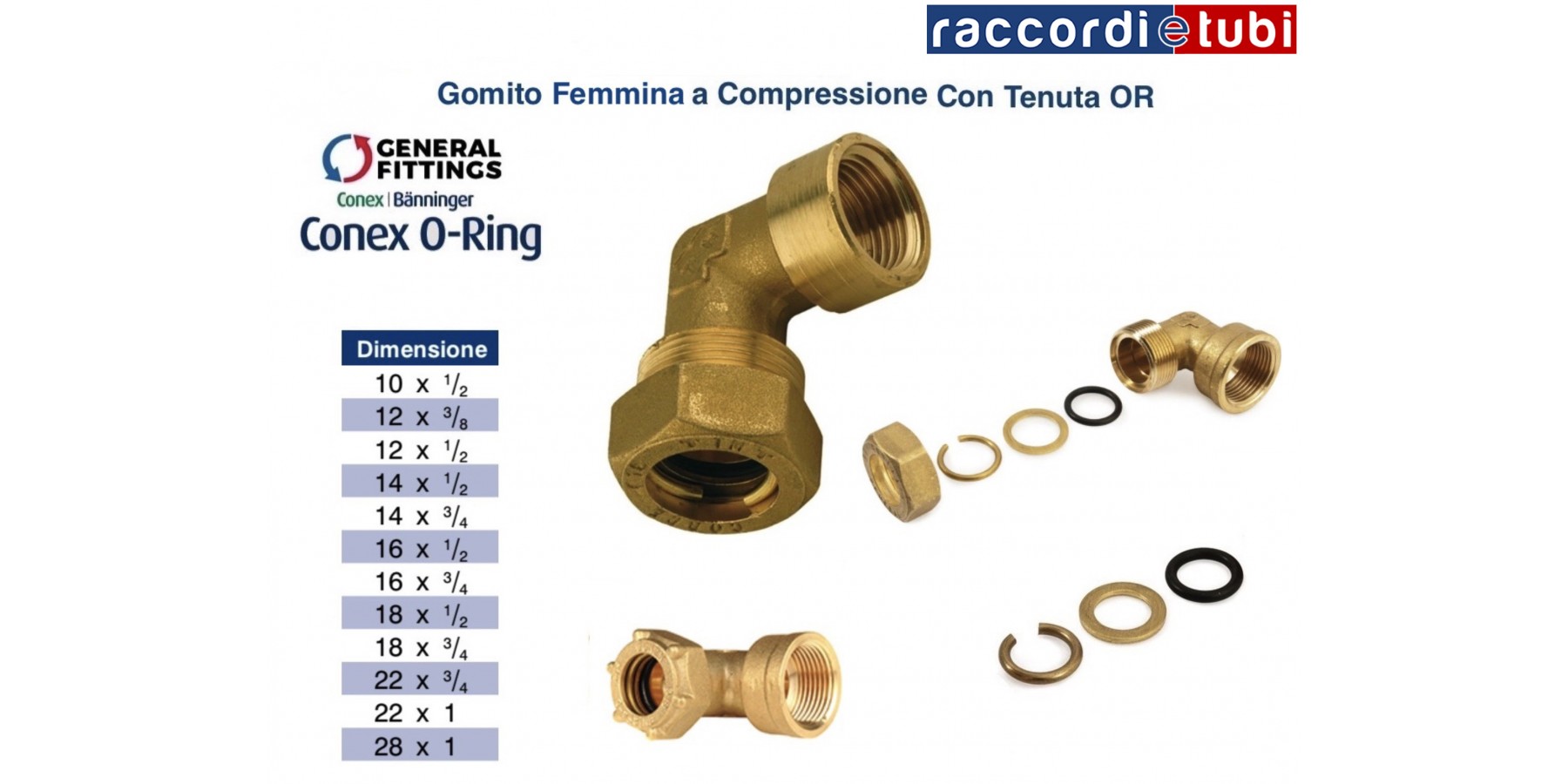

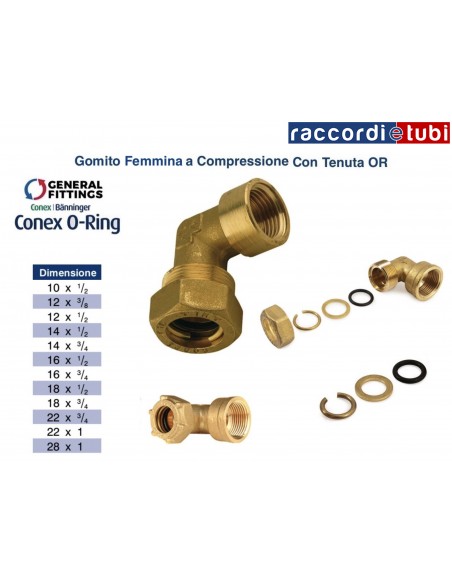

MESSINGWINKEL MIT WEIBLICHEM O-RING DURCHMESSER 3/4X16

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Berührung kommt, muss frei von Kratzern, Schrammen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei Kombination mit geglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend vorgeschrieben, um den tatsächlichen Kreisquerschnitt des Rohrs wiederherzustellen und zu garantieren, bestätigt durch das einwandfreie Gleiten der mitgelieferten flachen Unterlegscheibe.

Für die Herstellung von Sanitäranlagen mit Trinkwasser (warm und/oder kalt) bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß EN 681-1) installiert werden.
