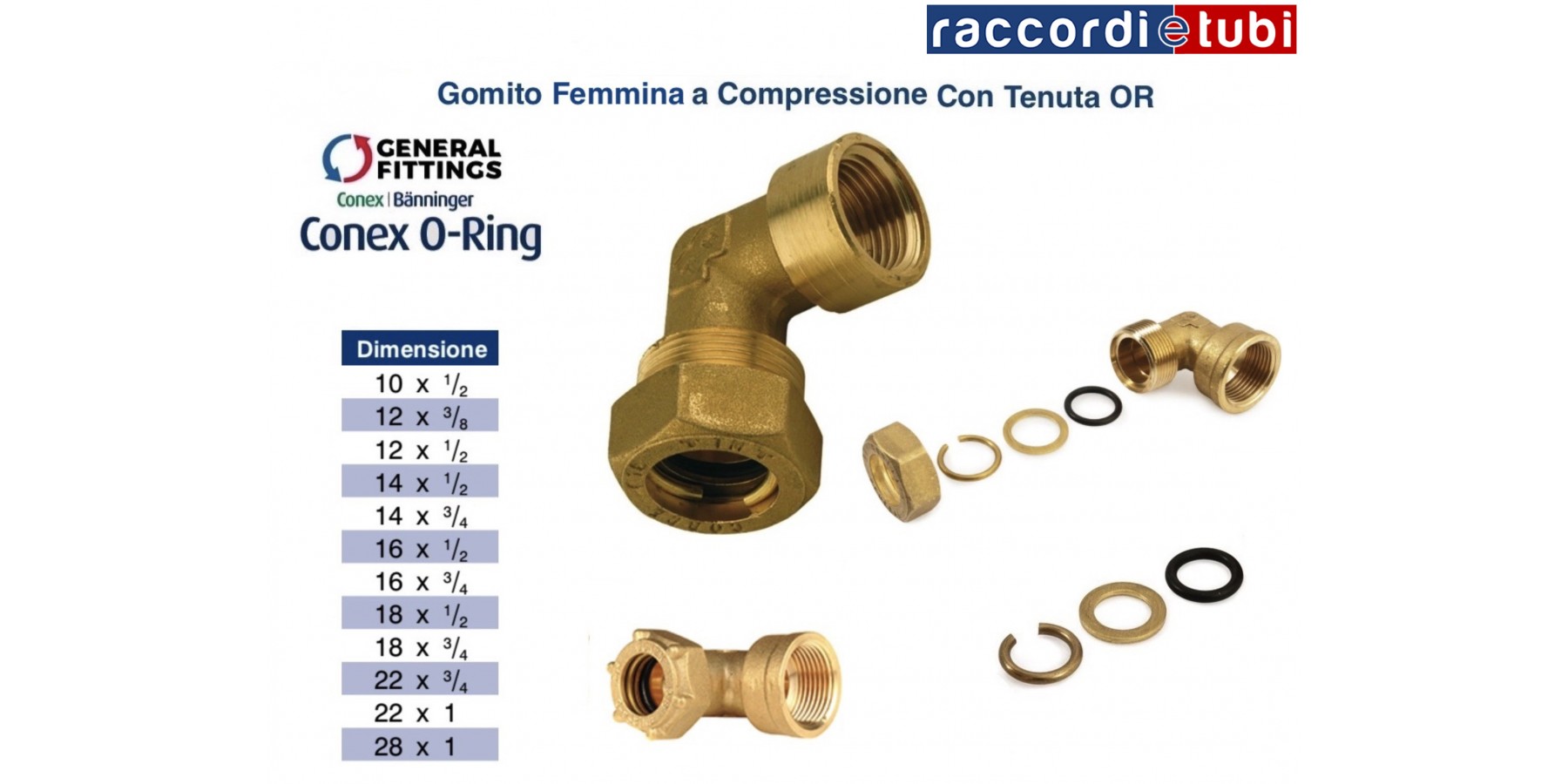

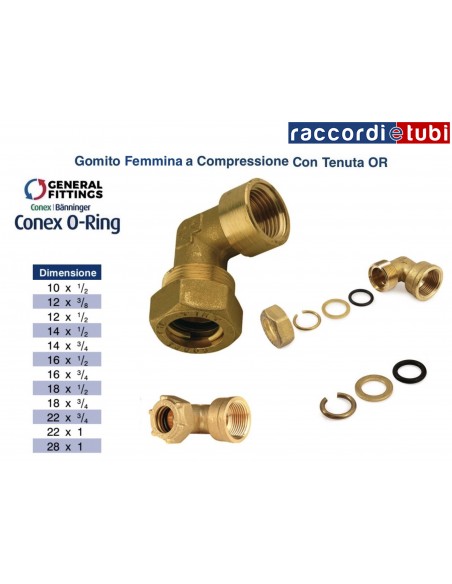

MESSINGWINKEL MIT INNENGEWINDE UND OR-RING 3/4X18

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz, Farbe sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen Kreisquerschnitt des Rohrs wiederherzustellen und zu gewährleisten, bestätigt durch das reibungslose Gleiten der mitgelieferten Flachscheibe.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM gemäß EN 681-1) installiert werden.
