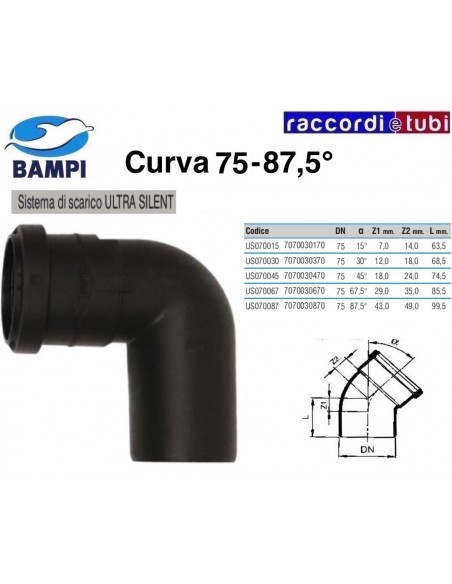

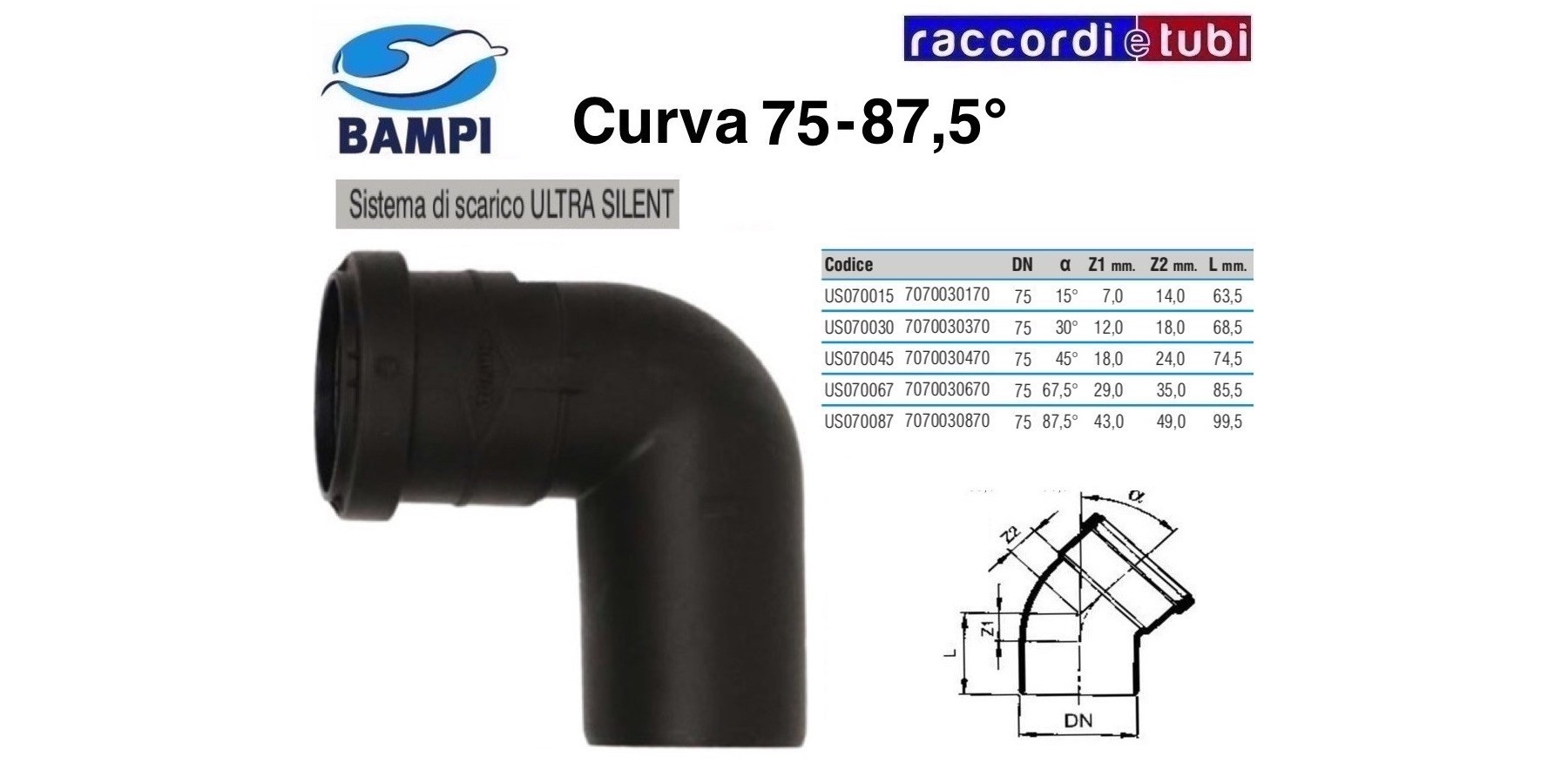

ULTRA SILENT EINSTECK-WINKEL Ø75 90°

ULTRA SILENT

Ein innovatives Ablauf-System aus schwarzem Polypropylen (PP) RAL 9005, coextrudiert in 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, verstärkt mit mineralischen Füllstoffen (MD), die dem System Eigenschaften wie Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Widerstand gegen chemisch gelöste Stoffe in häuslichen und industriellen Abwässern verleihen.

Anwendungsbereich

System zur Ablaufableitung gemäß EN 1451-1 Klasse BD (innerhalb und außerhalb des Gebäudes sowie unterirdisch), geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Empfangsgebäude wie Krankenhäuser, Pflegeheime und Seniorenheime, Hotels, Schulen und Gotteshäuser gefordert sind. Das ULTRA SILENT-System eignet sich auch für die Installation von Lüftungs-, Belüftungs-, Absaug- und Staubabsauganlagen.

Planungsanleitung

Das ULTRA SILENT Wasserausflusssystem kann gemäß der projektbezogenen Norm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können zur Belüftung des Ablauf-Systems ULTRA SILENT-Rohre und Formstücke oder alternativ BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über passive Schallschutzanforderungen in Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Wasserausflusssystem nachweislich gute Schalldämmwerte, zertifiziert nach EN 14366 vom Fraunhofer-Institut Stuttgart.

Installationsweise

Leichtes, einfaches und schnelles System zur Installation dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung gewährleistet ausreichenden Platz für eventuelle Ausdehnungen der Anlage und bietet eine zuverlässige und dauerhafte Abdichtung. Das ULTRA SILENT-Polypropylensystem ist kompatibel mit der Verbindung zu anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylensystem sind zahlreiche Zubehörteile für die Erstellung von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für die Ablaufleitung
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einlagige Entkopplungsmanschetten
• Dreischicht-Schalldämmtplatten
• Fixierungs- und Verankerungsschellen für Rohrleitungen
• Abziehschutz-Schellen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT-Systems verleiht ihm eine hohe Robustheit, insbesondere unter extrem kalten Bedingungen, mit einer Stoßfestigkeit (laborgetestet) bis zu -20 °C. Außerdem kann das System bei einem Unfall durch Stoß oder Loch schnell per Heißschweißen von erfahrenem Personal mit speziellem Equipment repariert werden.
