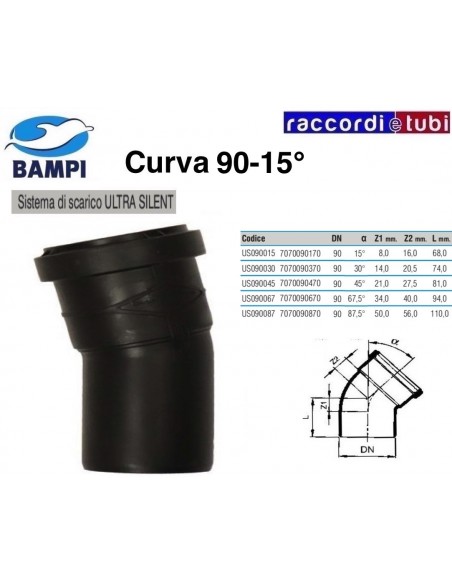

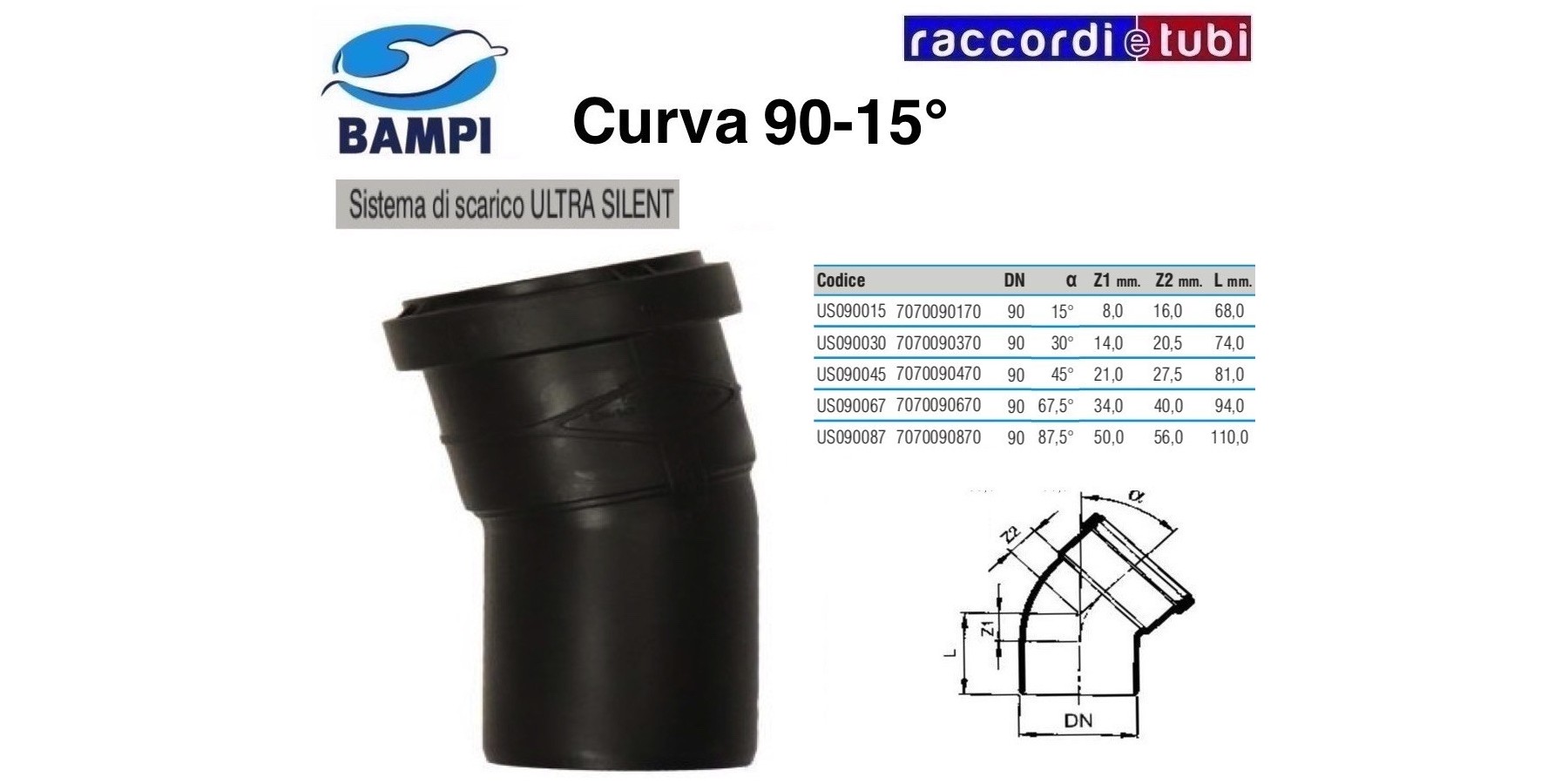

ULTRA SILENT Steckbogen DURCHMESSER 90 15°

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem Polypropylen (PP) RAL 9005, coextrudiert in 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Formstücken, die mit mineralischen Füllstoffen verstärkt sind (MD), welche dem System Schallschutzeigenschaften, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit sowie Widerstand gegen chemische Angriffe in häuslichen und industriellen Abläufen verleihen.

Anwendungsbereich

Ablaufsystem gemäß EN 1451-1 Klasse BD (innen im Gebäude, außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Gaststättenbereiche wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Lüftungs- und Belüftungssystemen, Absaugungen und Staubabsaugungen.

Anwendungsbereich

Ablaufsystem gemäß EN 1451-1 Klasse BD (innen im Gebäude, außen sowie im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen für Wohn-, Industrie- und Gewerbenutzung sowie öffentliche und Gaststättenbereiche wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gotteshäuser gefordert sind. Das ULTRA SILENT System ist auch geeignet für die Realisierung von Lüftungs- und Belüftungssystemen, Absaugungen und Staubabsaugungen.

Planungsanleitung

Das ULTRA SILENT Wasserauslassystem kann gemäß der Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorgaben können zur Realisierung der Lüftung des Ablaufsystems Rohre und Formstücke des ULTRA SILENT Systems oder alternativ BAMVENT Lüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 bezüglich passiver akustischer Anforderungen innerhalb von Gebäuden (gültiges Gesetz in Italien) bietet das ULTRA SILENT Wasserauslassystem schallisolierende Leistungen, die nach EN 14366 vom Fraunhofer-Institut Stuttgart zertifiziert sind.

Installationsmethode

Leichtes, einfaches und schnelles System zur Installation durch Steckverbindung mit elastomerischer Dichtung. Die Muffenverbindung sorgt für ausreichenden Platz bei eventuellen Ausdehnungen der Anlage mit zuverlässiger und dauerhafter Dichtheit. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC bei Standarddurchmessern.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylensystem sind zahlreiche Zubehörteile zur Realisierung von Ablaufsystemen zugeordnet, darunter:

• Belüftungsventile für die Ablaufentlüftung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einschichtige Entkopplungshüllen
• Dreischichtige Schalldämmplatten
• Befestigungs- und Rohrhalterungen
• Abrutschhemmende Halterungen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für hohe Robustheit, insbesondere bei sehr kalten Umgebungen mit einer Stoßfestigkeit (laborgeprüft) bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Stosses oder eines versehentlichen Lochs schnell durch Heißschweißen mit speziellem Equipment und erfahrenem Personal repariert werden.
