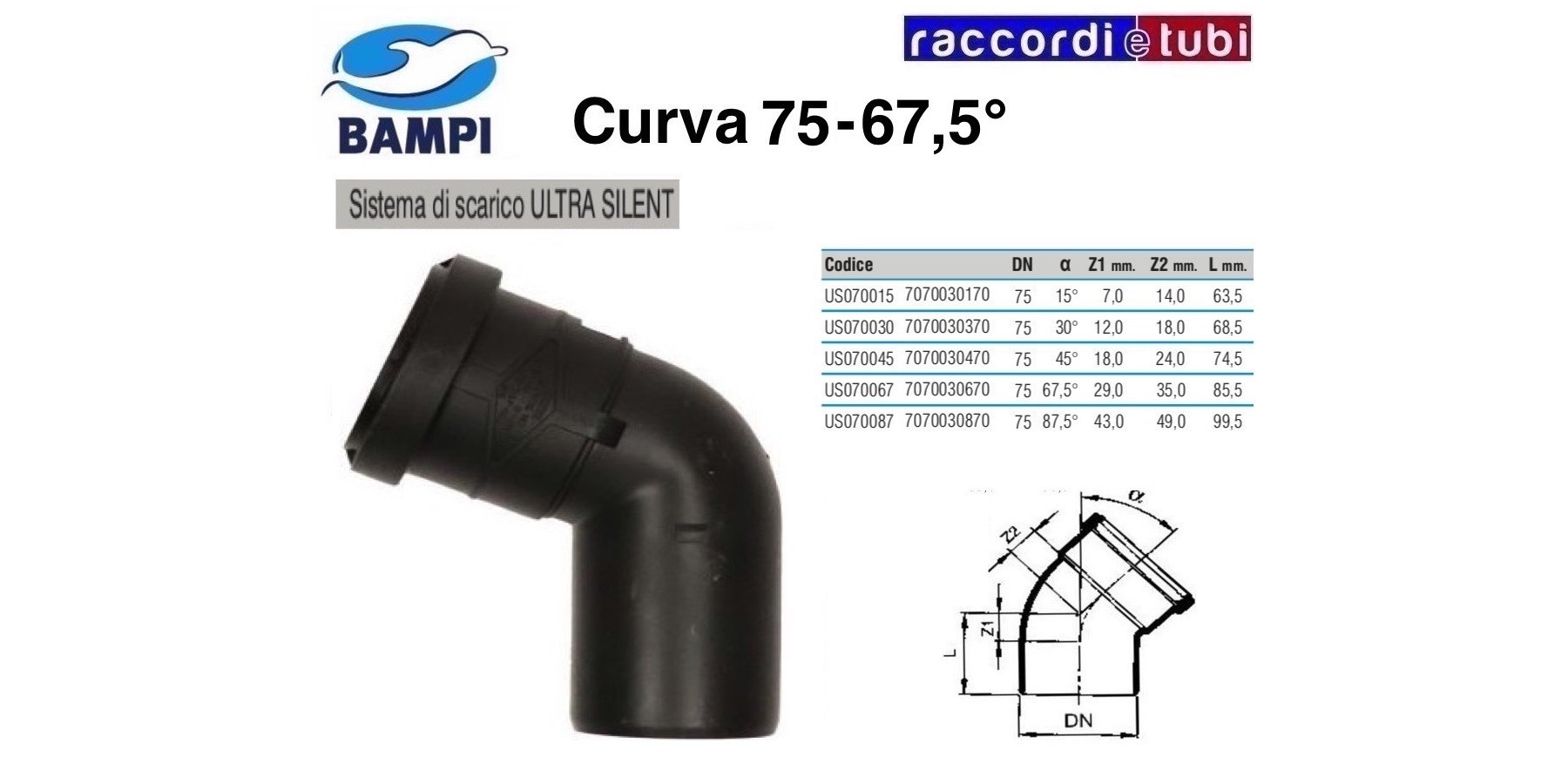

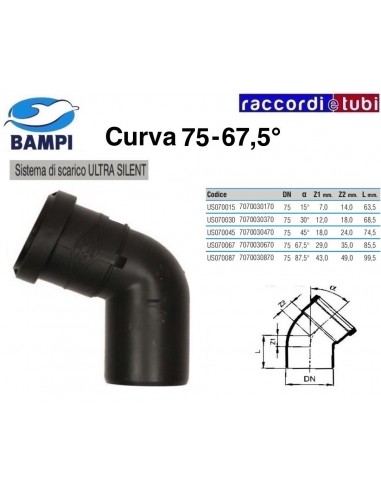

ULTRA SILENTER SCHALLDÄMPFER-WINKEL DN 75 67°

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem Polypropylen (PP) RAL 9005, dreischichtig koextrudiert. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Schallschutzeigenschaften, Stoßfestigkeit, Korrosions- und Abriebfestigkeit sowie Beständigkeit gegenüber chemischen Stoffen in häuslichen und industriellen Abwässern verleihen.

Anwendungsbereich

Abflusssystem gemäß EN 1451-1 Klasse BD (im Gebäudeinneren, Außenbereich und im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen erfüllt werden müssen, z. B. im Wohn-, Industrie- und Gewerbebereich sowie in öffentlichen und Beherbergungseinrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT System eignet sich zudem auch für die Herstellung von Lüftungs-, Entlüftungs-, Staubabsaugungs- und Absauganlagen.

Anwendungsbereich

Abflusssystem gemäß EN 1451-1 Klasse BD (im Gebäudeinneren, Außenbereich und im Erdreich) geeignet für Anlagen in Gebäuden, in denen Schallschutzanforderungen erfüllt werden müssen, z. B. im Wohn-, Industrie- und Gewerbebereich sowie in öffentlichen und Beherbergungseinrichtungen wie Krankenhäuser, Pflegeheime und Seniorenresidenzen, Hotels, Schulen, Gotteshäuser. Das ULTRA SILENT System eignet sich zudem auch für die Herstellung von Lüftungs-, Entlüftungs-, Staubabsaugungs- und Absauganlagen.

Planungsanleitung

Das ULTRA SILENT Wasserabflusssystem kann gemäß den Vorgaben der geltenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Entsprechend diesen Bestimmungen können für die Belüftung des Abflusssystems Rohre und Fittings des ULTRA SILENT Systems oder alternativ BAMVENT-Lüftungsventile eingesetzt werden. Gemäß DPCM 5/12/1997 zu den schalltechnischen Mindestanforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das ULTRA SILENT Wasserabflusssystem anerkannte Schalldämmleistungen, die nach EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montageweise

Leichtes, einfaches und schnelles Installationssystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung gewährleistet ausreichenden Platz für eventuelle Systemausdehnungen bei sicherer und dauerhafter Dichtheit. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien aus PP/PE-HD/PVC in Standarddurchmessern.

Montagezubehör

Für das ULTRA SILENT Polypropylensystem sind zahlreiche nützliche Zubehörteile zur Errichtung von Abflusssystemen verfügbar, darunter:

• Entlüftungsventile für Abflüsse
• Rückstauventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einschichtige Entkopplungsmanschetten
• Dreischichtige Schalldämmplatten
• Befestigungs- und Verankerungsschellen für Rohre
• Sicherungs- und Feststellschellen gegen Herausrutschen

Besondere Bedingungen

Die spezielle Zusammensetzung des ULTRA SILENT Systems garantiert eine hohe Robustheit, besonders bei strengen Kältebedingungen, mit einer im Labor getesteten Stoßfestigkeit bis zu -20 °C. Bei versehentlichem Stoß oder Loch kann das System zudem schnell durch Heißschweißen durch Fachpersonal mit geeignetem Werkzeug repariert werden.
