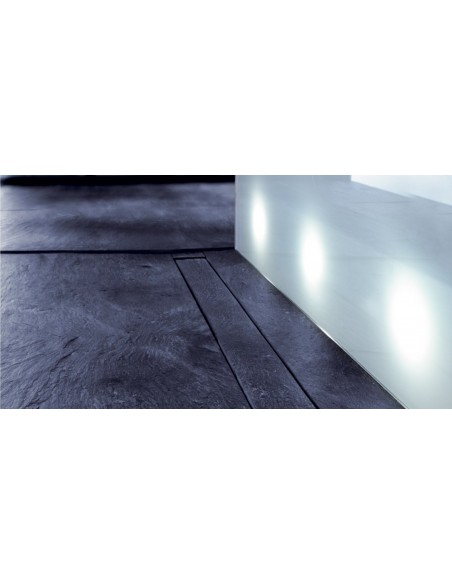

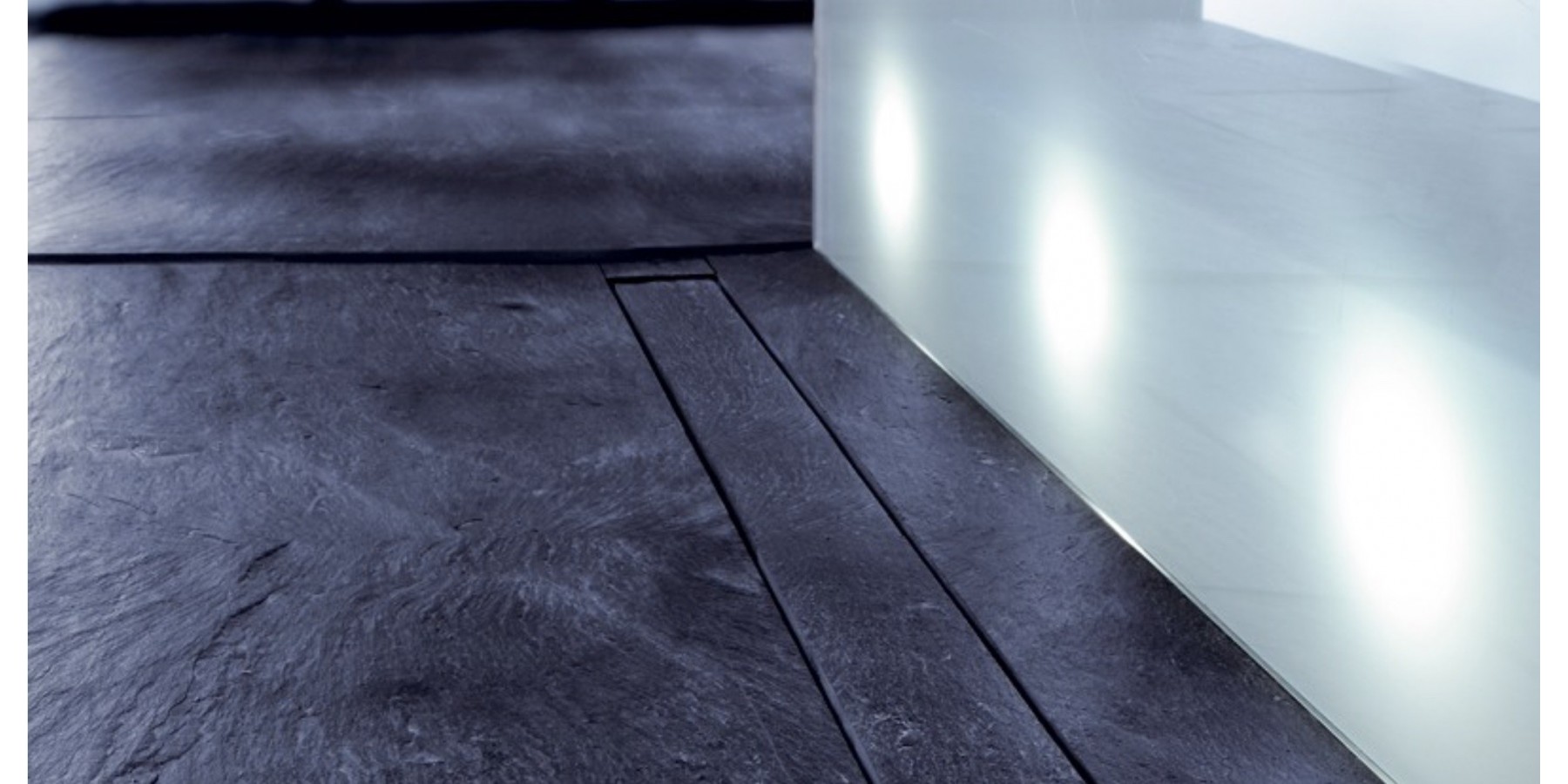

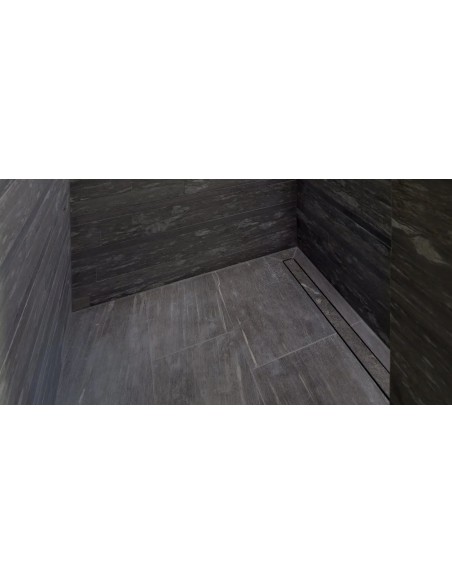

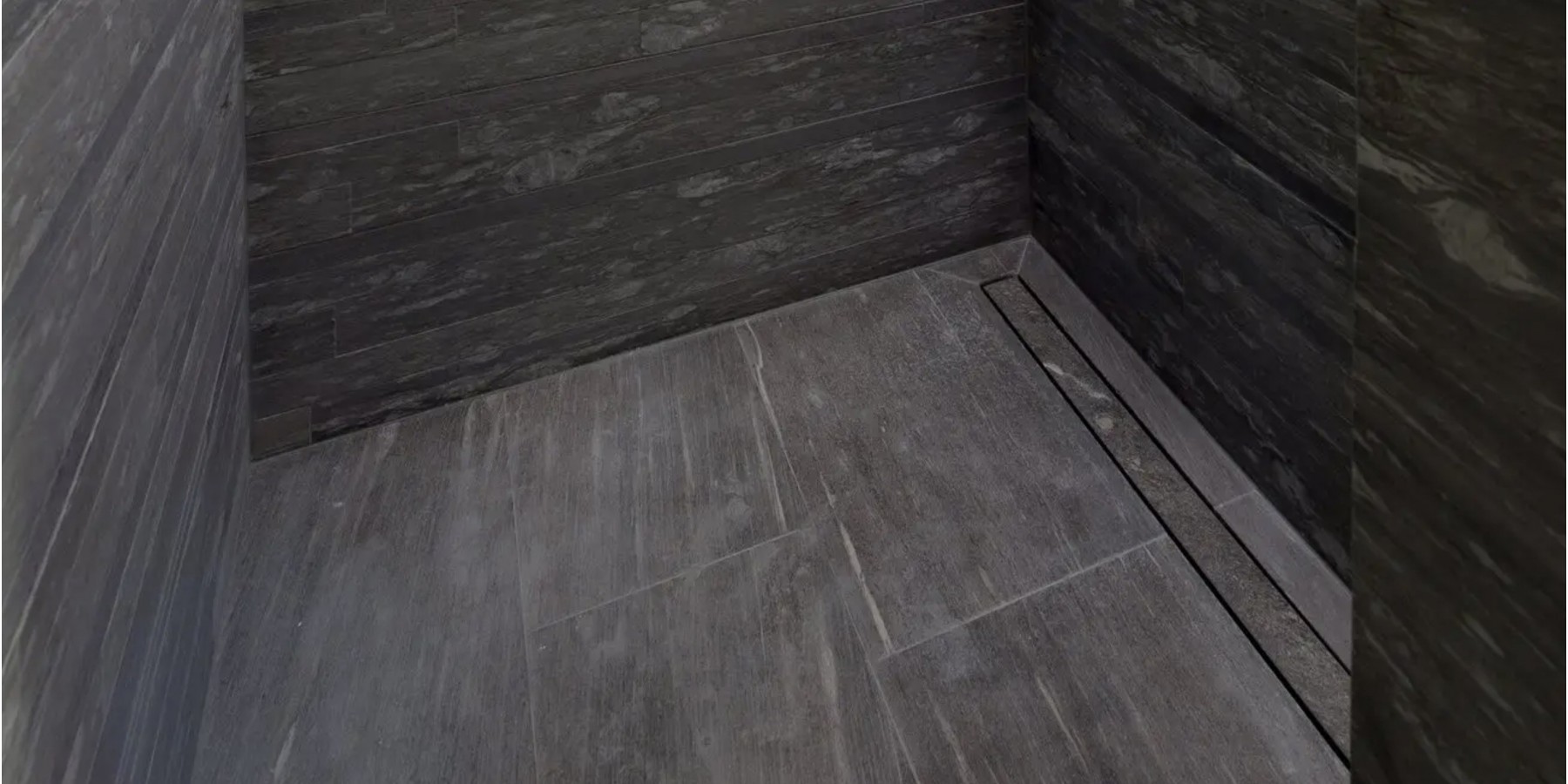

TECE TECEdrainline Rinne CM.120 MODELL STEINE

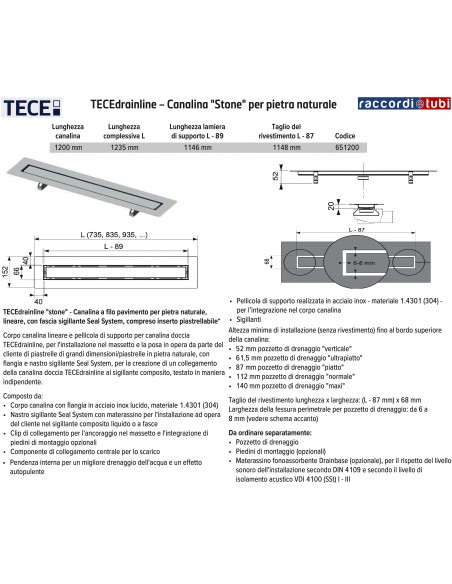

TECEdrainline „Stein“ – Bodenbündige Rinne für Naturstein,(SIFONE SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System inklusive Flieseneinsatz*

Linearer Rinnenkörper und Trägerfolie für Duschrinne

TECEdrainline zur Installation im Estrich und zur Verlegung durch den

Kunden von Großformatfliesen/Natursteinfliesen, mit

Flansch und Dichtungsband Seal System zur Herstellung einer Verbindung

der TECEdrainline Duschrinne mit dem Verbunddichtstoff, unabhängig

geprüft.

Bestehend aus:

• Rinnenkörper mit Flansch aus hochglanzpoliertem Edelstahl, Material 1.4301 (304)

• Dichtungsband Seal System mit Polster zur Kundeninstallation im flüssigen

oder bandförmigen Verbunddichtstoff

• Verbindungsclips zur Verankerung im Estrich und zur Integration optionaler

Montagefüße

• Mittleres Verbindungsbauteil für Ablauf

• Innige Neigung für besseren Wasserablauf und eine selbstreinigende

Wirkung

• Trägerfolie aus Edelstahl - Material 1.4301 (304) - zur Integration im

Rinnenkörper

• Dichtstoffe

Minimale Einbauhöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm Ablaufkasten „vertikal“

• 61,5 mm Ablaufkasten „ultraflach“

• 87 mm Ablaufkasten „flach“

• 112 mm Ablaufkasten „normal“

• 140 mm Ablaufkasten „maxi“

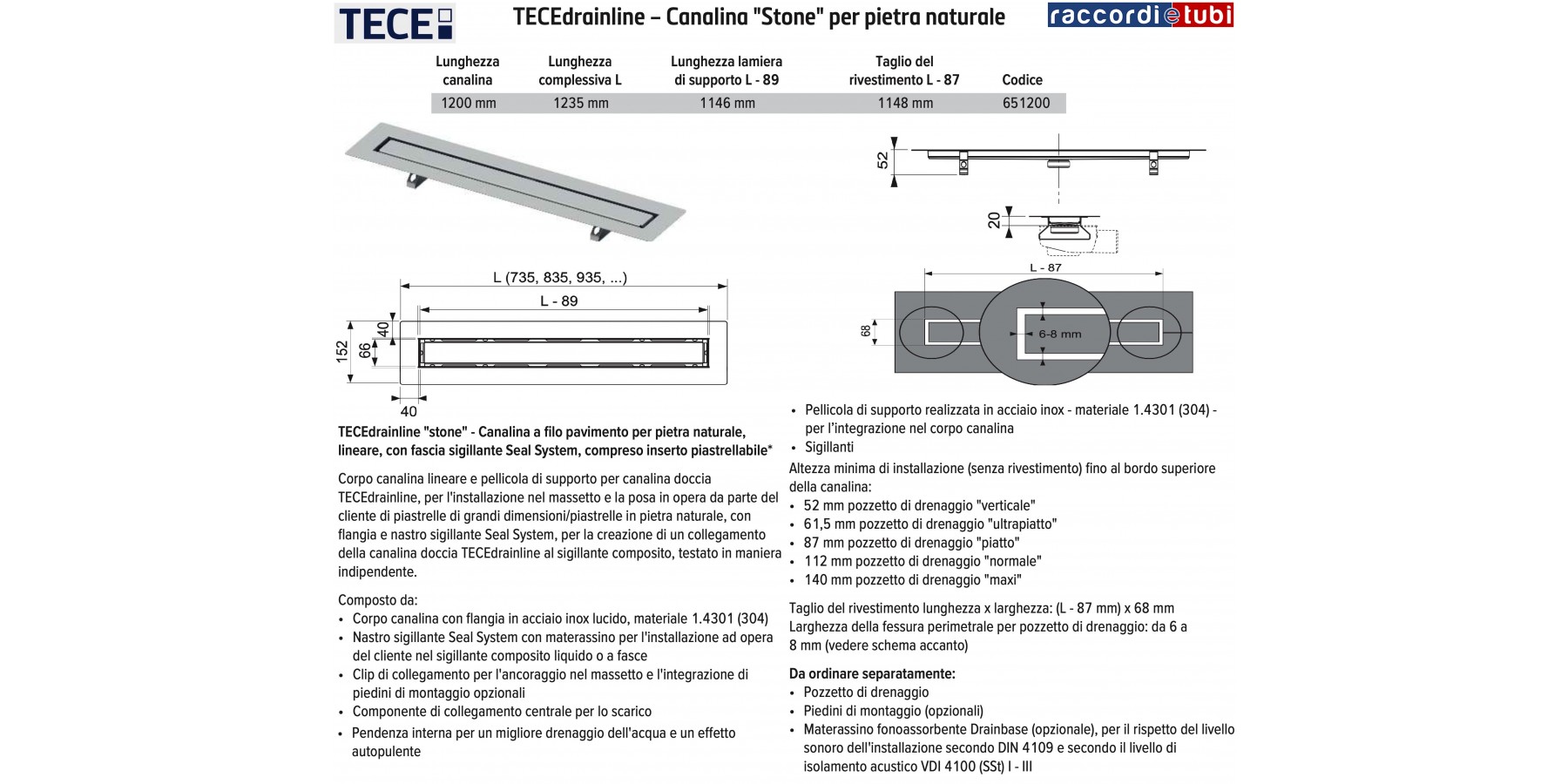

Schnitt des Belags Länge x Breite: (L - 87 mm) x 68 mm

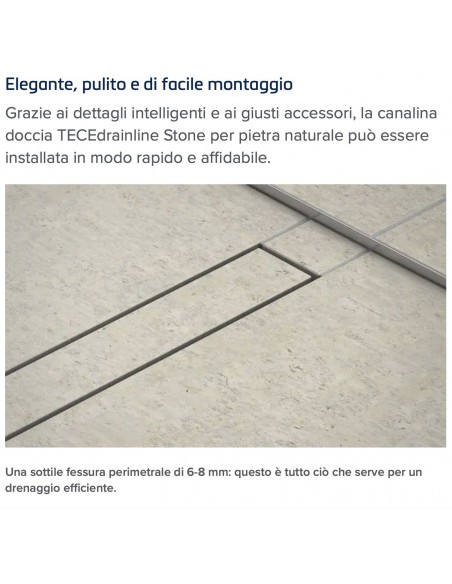

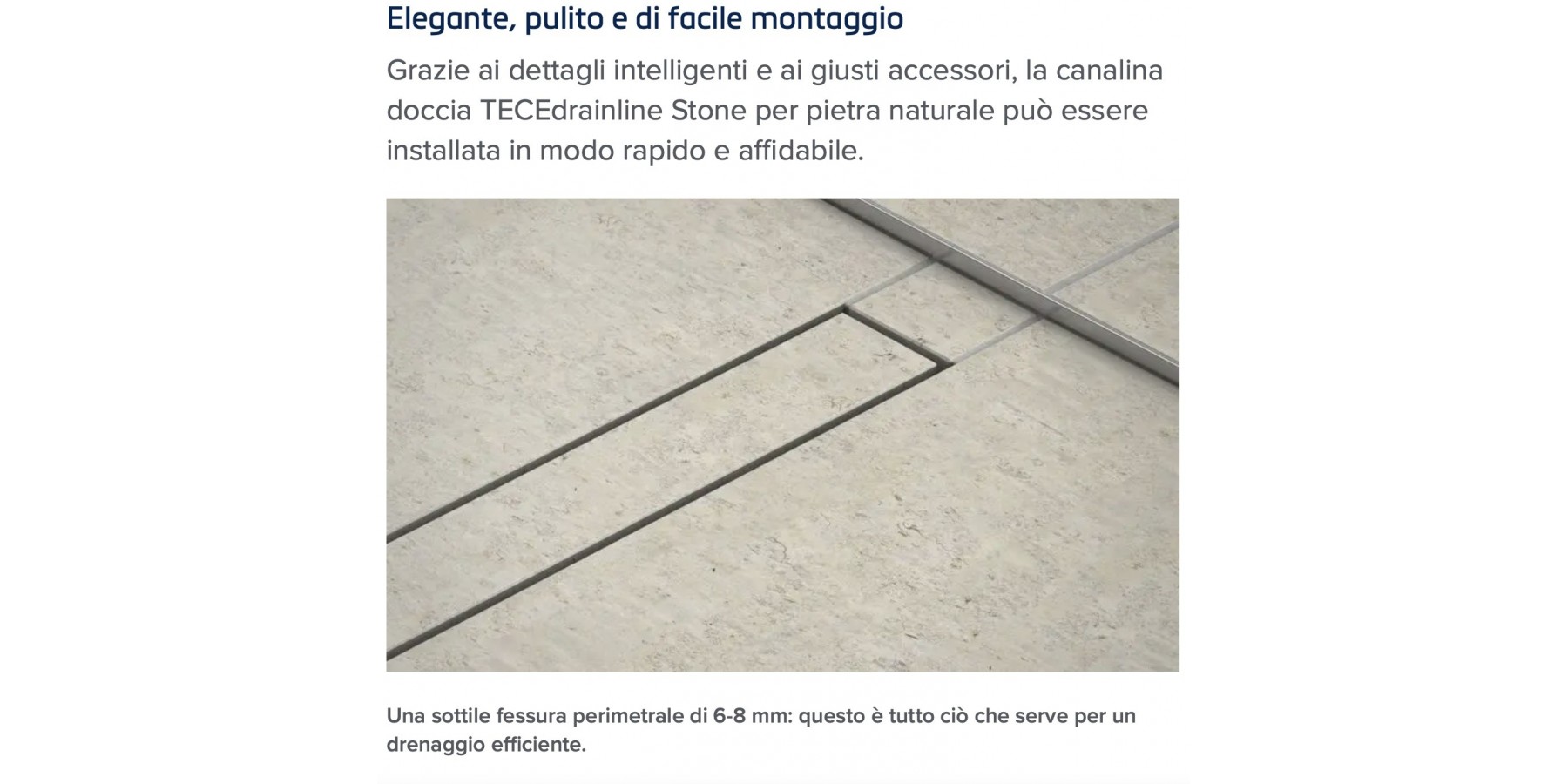

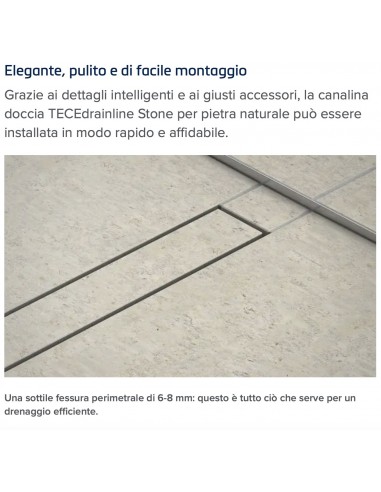

Spaltbreite am Rand für Ablaufkasten: 6 bis

8 mm (siehe nebenstehendes Schema)

Separat zu bestellen:

• Ablaufkasten

• Montagefüße (optional)

• Schallentkopplungsmatte Drainbase (optional) zur Einhaltung der

Schallschutzanforderungen nach DIN 4109 und nach VDI 4100 (SSt) I – III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS ANGEHÄNGTE PDF HERUNTER
