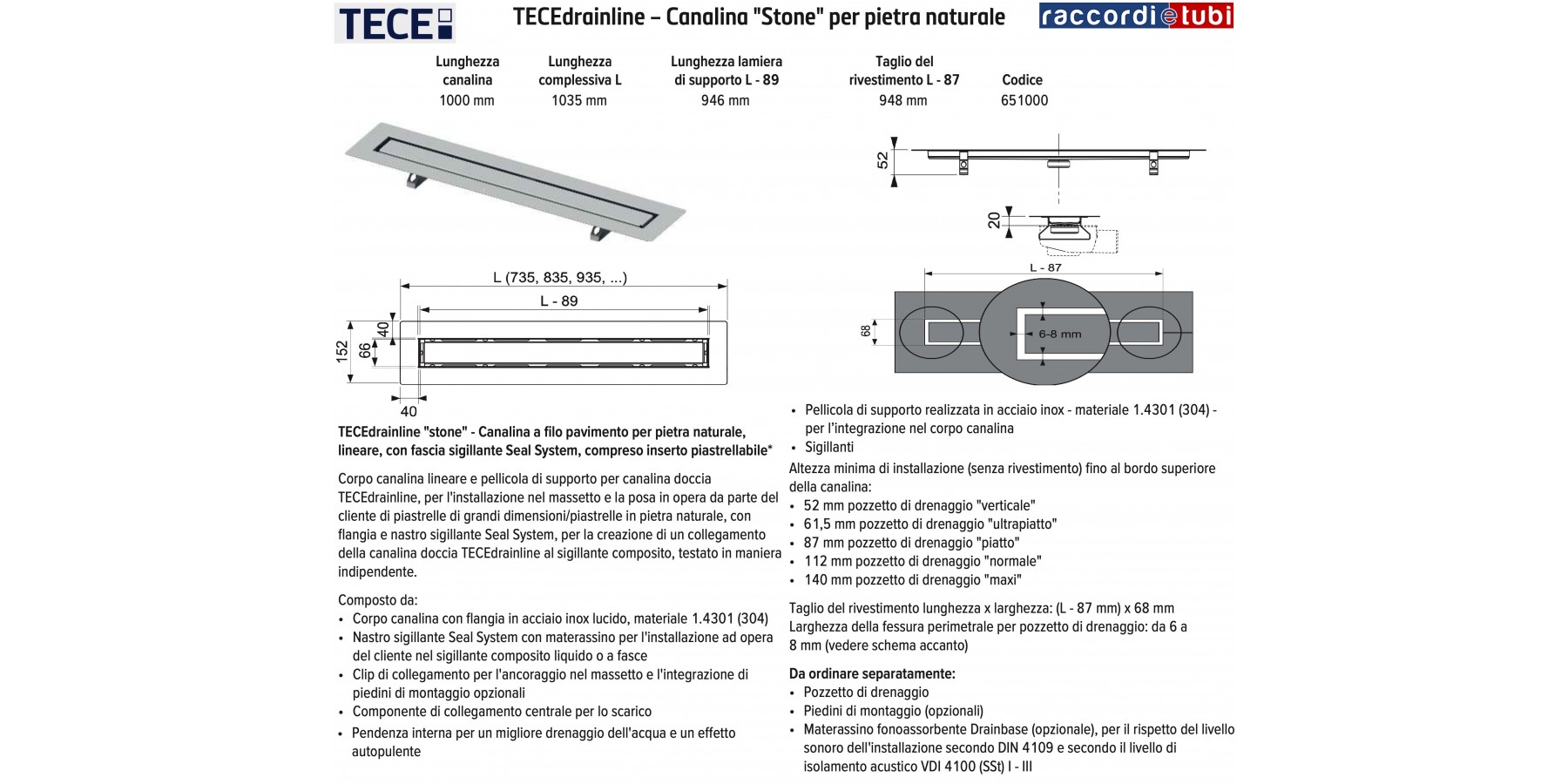

TECE TECEdrainline Rinne CM.100 MODELL STEINE

TECEdrainline „stone“ - Flächenbündige Bodenrinne für Naturstein,(SIFE. SIEHE ART.650004-650000-650001)

linear mit Dichtband Seal System, inklusive Flieseneinleger*

Linearer Rinnenkörper und Trägerfolie für die Duschrinne

TECEdrainline zur Installation im Estrich und zur Verlegung großer Fliesen/Natursteinfliesen durch den Kunden, mit

Flansch und Dichtband Seal System zum Herstellen einer Verbindung

der TECEdrainline Duschrinne mit dem Verbunddichtstoff, unabhängig geprüft.

Bestehend aus:

• Rinnenkörper mit glänzendem Edelstahlflansch, Material 1.4301 (304)

• Dichtband Seal System mit Matte zur kundenseitigen Installation in flüssigen oder bandförmigen Verbunddichtstoffen

• Verbindungsclip zur Verankerung im Estrich und Integration optionaler Stellfüße

• Mittleres Anschlussstück für den Ablauf

• Innengefälle für bessere Wasserableitung und einen Selbstreinigungseffekt

• Trägerfolie aus Edelstahl - Material 1.4301 (304) - zur Integration in den Rinnenkörper

• Dichtstoffe

Mindestinstallationhöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm Ablaufrinne „vertikal“

• 61,5 mm Ablaufrinne „ultraflach“

• 87 mm Ablaufrinne „flach“

• 112 mm Ablaufrinne „normal“

• 140 mm Ablaufrinne „maxi“

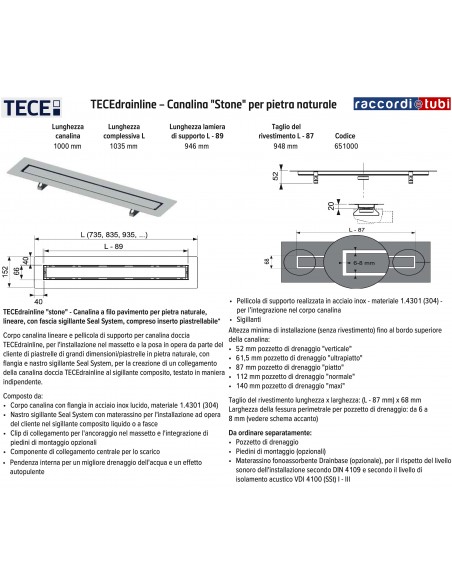

Schnittlänge x Breite des Belags: (L - 87 mm) x 68 mm

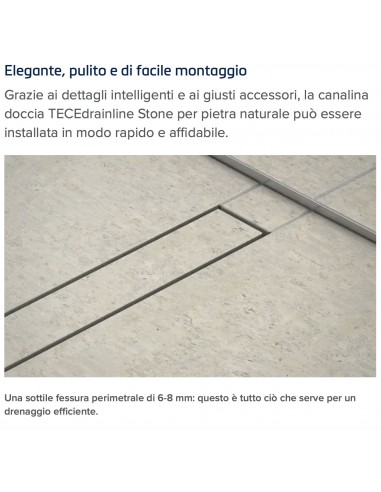

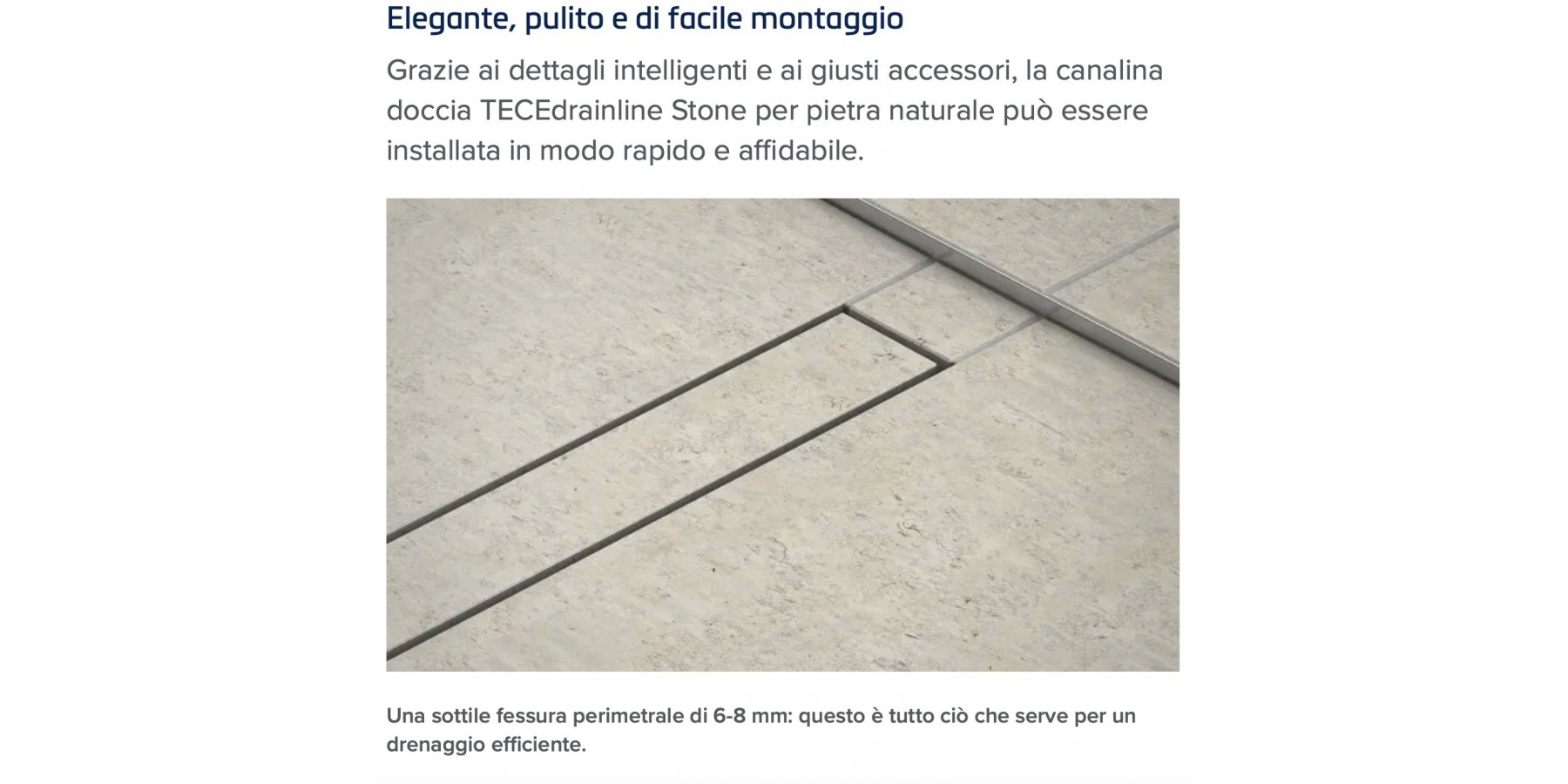

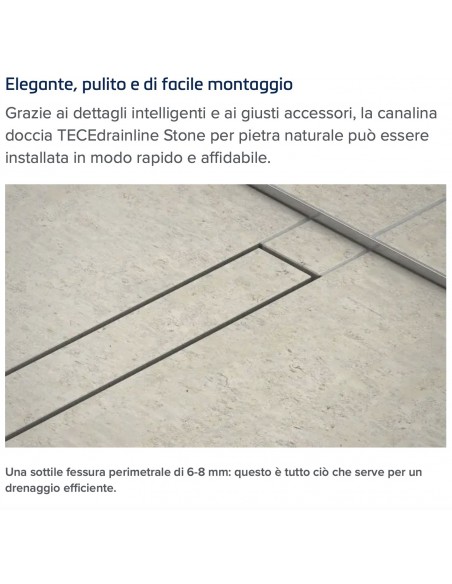

Spaltbreite am Rand für Ablaufrinne: 6 bis 8 mm (siehe nebenstehende Skizze)

Separat zu bestellen:

• Ablaufrinne

• Stellfüße (optional)

• Schalldämmmatte Drainbase (optional) zur Einhaltung der Schallschutzanforderungen gemäß DIN 4109 und Schallschutzklasse VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DIE BEILIEGENDE PDF HERUNTER
