TECE TECEdrainline Rinne CM.150 MODELL STEINE

TECEdrainline „Stone“ – Bodengleiche Rinne für Naturstein,(SYPHONE. SIEHE ART. 650004-650000-650001)

linear, mit Dichtleiste Seal System, inkl. Fliesen-Inlay*

Linearer Rinnenkörper und Trägerfolie für Duschrinne

TECEdrainline für die Installation im Estrich und die Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinfliesen, mit

Abdeckung und Dichtband Seal System zur Erstellung einer Verbindung

der TECEdrainline Duschrinne mit dem Verbunddichtstoff, die unabhängig

getestet wurde.

Bestehend aus:

• Rinnenkörper mit Abdeckung aus gebürstetem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Polster für die durch den Kunden durchzuführende

Montage im flüssigen oder bandartigen Verbunddichtstoff

• Befestigungsclip zum Verankern im Estrich und zur Integration von

optionalem Montagefüßen

• Mittleres Verbindungsstück für den Ablauf

• Innenliegendes Gefälle für bessere Wasserableitung und einen Selbstreinigungseffekt

• Trägerfolie aus Edelstahl – Material 1.4301 (304) – zur Integration in den Rinnenkörper

• Dichtungen

Mindestmontagehöhe (ohne Belag) bis oberer Rand

der Rinne:

• 52 mm Ablaufsiphon „vertikal“

• 61,5 mm Ablaufsiphon „ultraflach“

• 87 mm Ablaufsiphon „flach“

• 112 mm Ablaufsiphon „normal“

• 140 mm Ablaufsiphon „maxi“

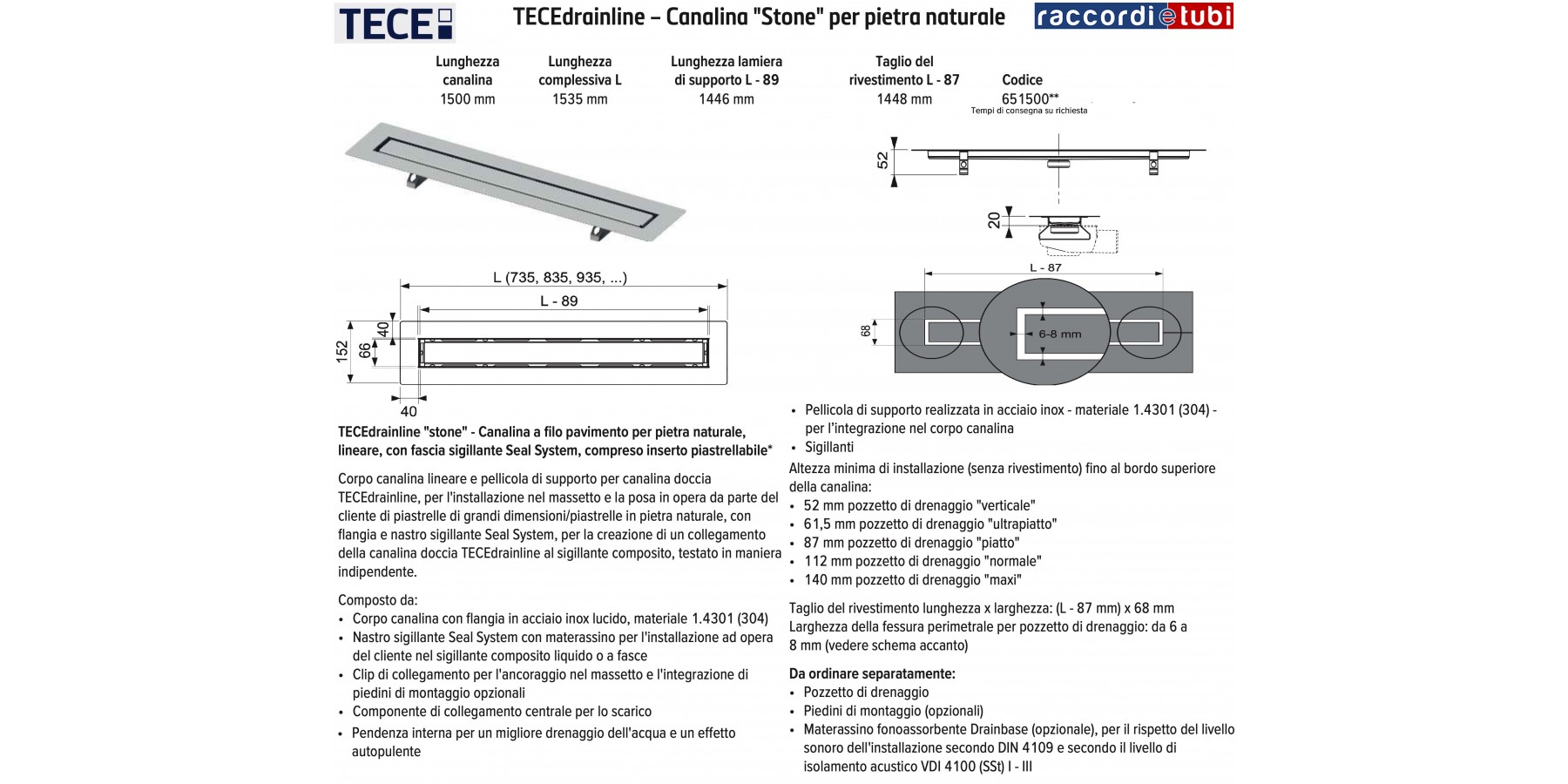

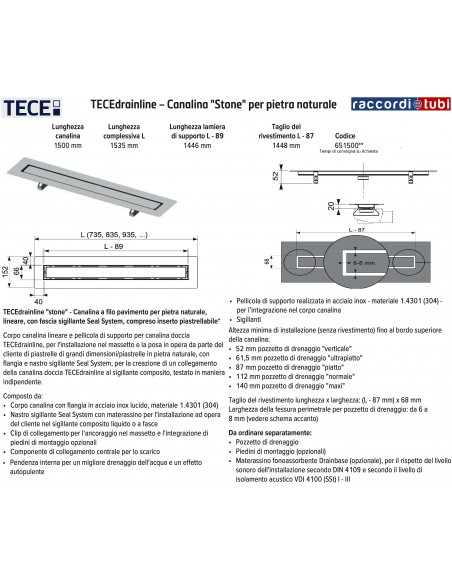

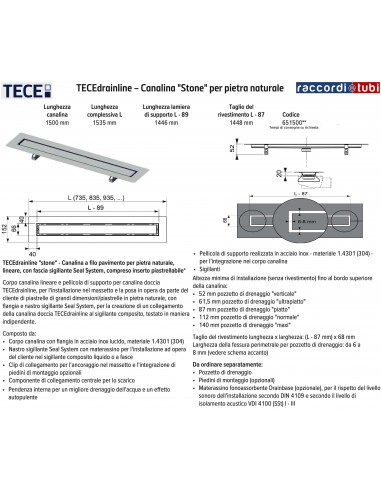

Schnitttabelle Belag Länge x Breite: (L - 87 mm) x 68 mm

Randspaltbreite für Ablaufsiphon: 6 bis

8 mm (siehe nebenstehende Zeichnung)

Separat zu bestellen:

• Ablaufsiphon

• Montagefüße (optional)

• Schalldämmmatte Drainbase (optional), zur Einhaltung des Schallschutzes

gemäß DIN 4109 und des Schallschutzlevels VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DIE BEILIEGENDE PDF HERUNTER
