TECE TECEdrainline Rinne CM.70 MODELL STEINE

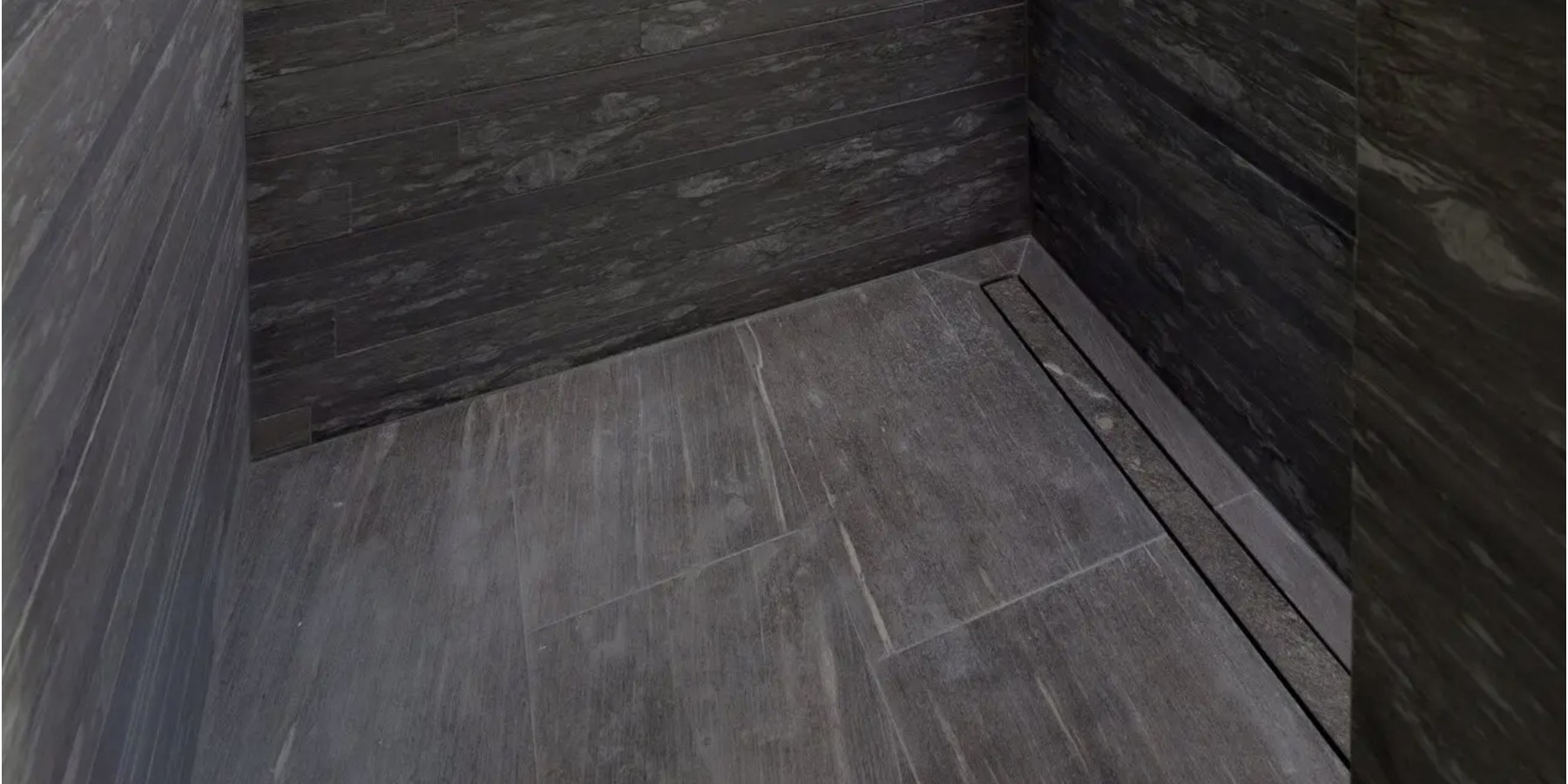

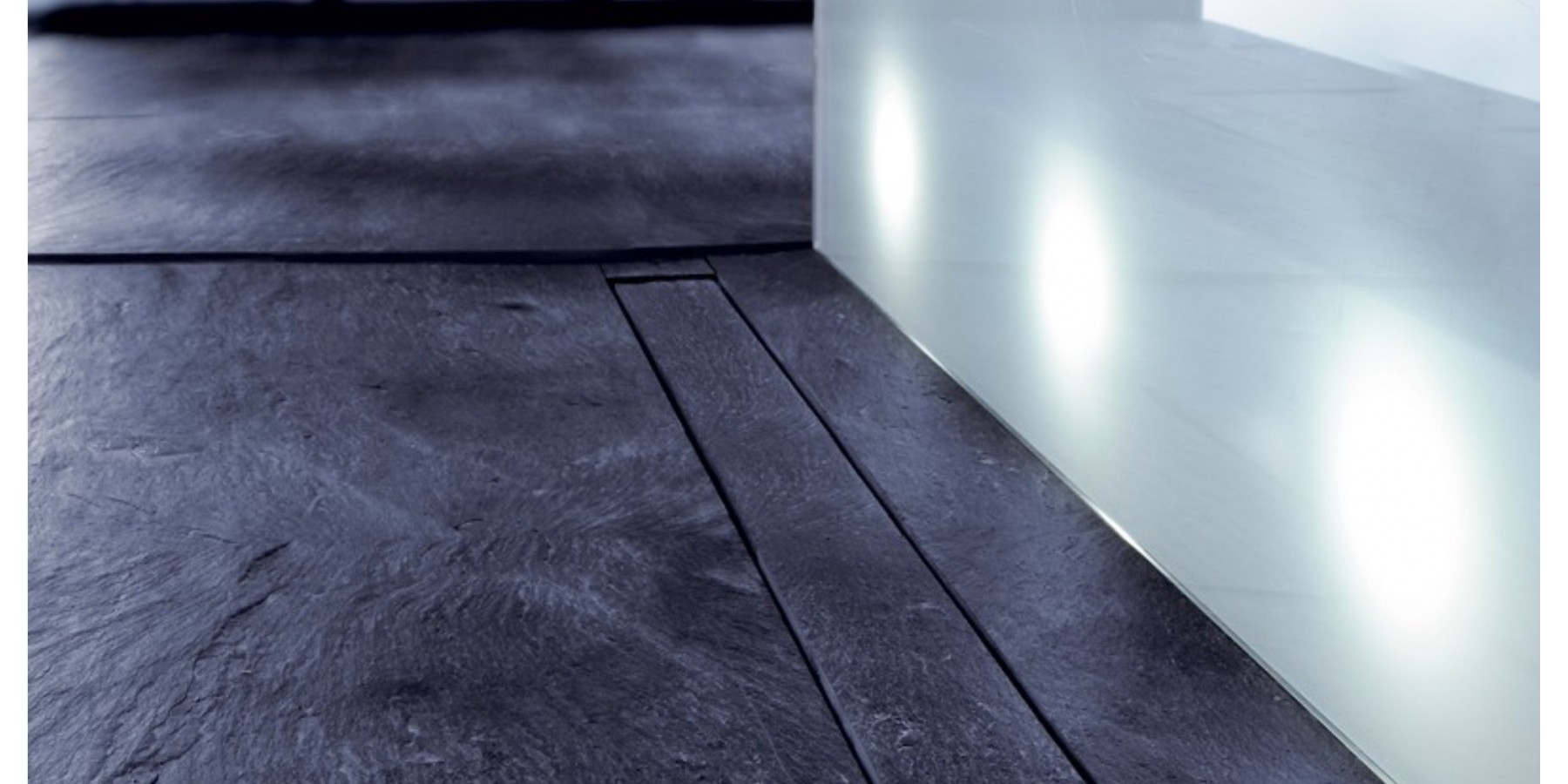

TECEdrainline „Stein“ – Bodenbündige Rinne für Naturstein,(Siphons SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, inkl. Flieseneinsatz*

Linearer Rinnenkörper und Trägerfolie für Duschrinne

TECEdrainline zur Einbettung in den Estrich und Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinfliesen, mit

Flansch und Seal System Dichtungsband für die Verbindung

der TECEdrainline Duschrinne mit dem Verbunddichtstoff, unabhängig

geprüft.

Bestehend aus:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Seal System Dichtungsband mit Matte für die Verlegung durch den

Kunden im flüssigen oder bandförmigen Verbunddichtstoff

• Verbindungsclip zur Befestigung im Estrich und Integration von

optionalen Montagefüßen

• Mittleres Verbindungselement für den Ablauf

• Innere Gefälle für bessere Wasserableitung und einen selbstreinigenden

Effekt

• Trägerfolie aus Edelstahl – Material 1.4301 (304) – zur Integration

im Rinnenkörper

• Dichtstoffe

Minimale Einbauhöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm Ablaufkasten „vertikal“

• 61,5 mm Ablaufkasten „ultraflach“

• 87 mm Ablaufkasten „flach“

• 112 mm Ablaufkasten „normal“

• 140 mm Ablaufkasten „maxi“

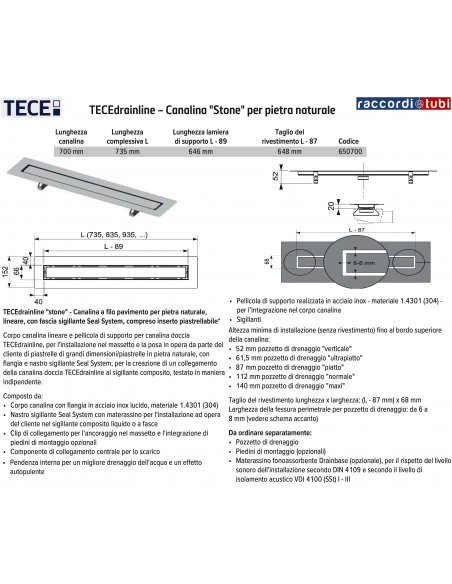

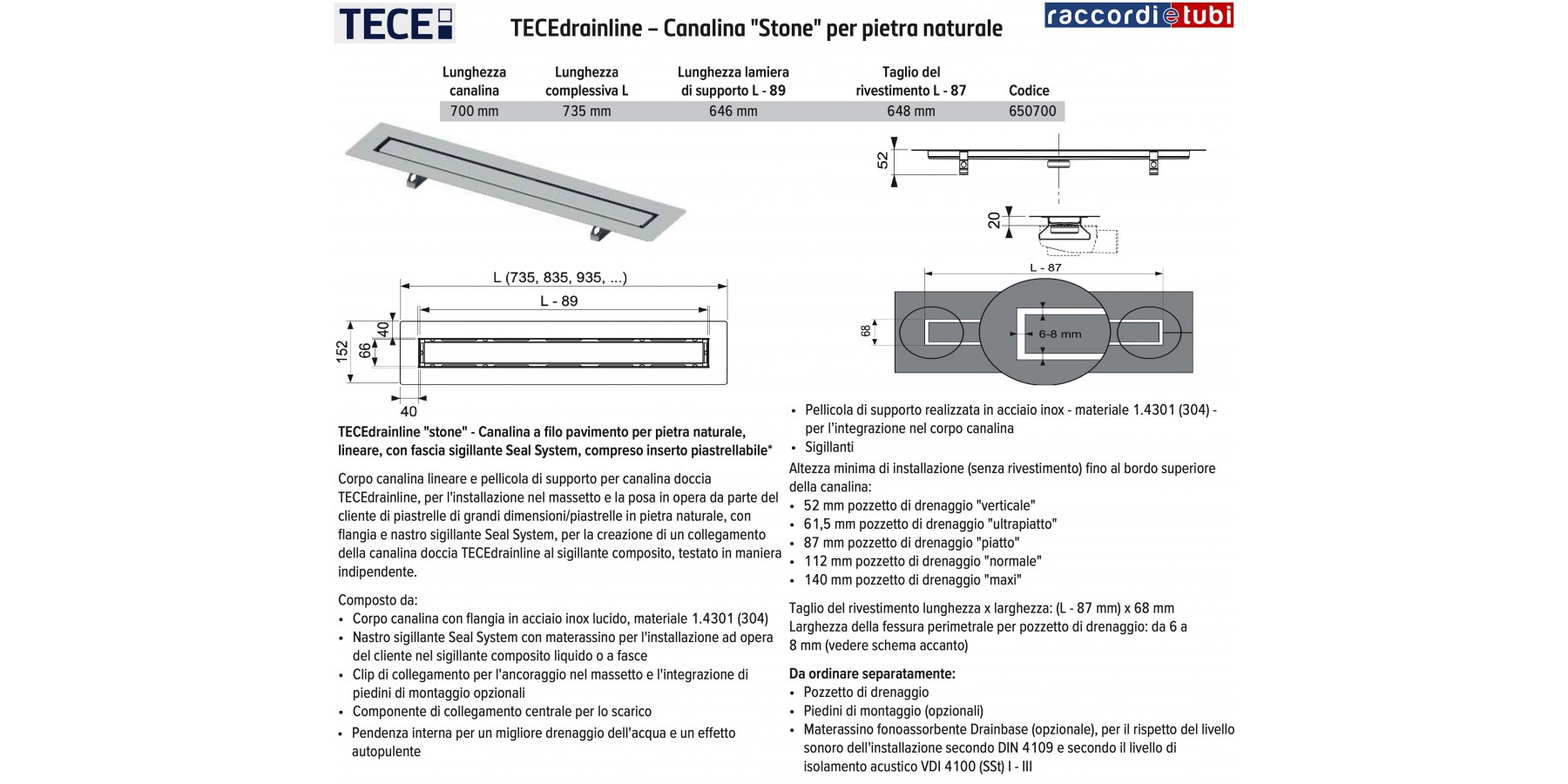

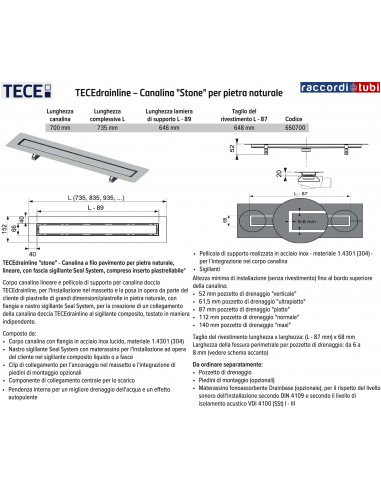

Schnittmaß Belag Länge x Breite: (L - 87 mm) x 68 mm

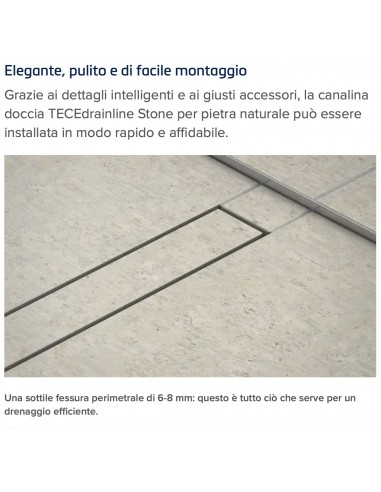

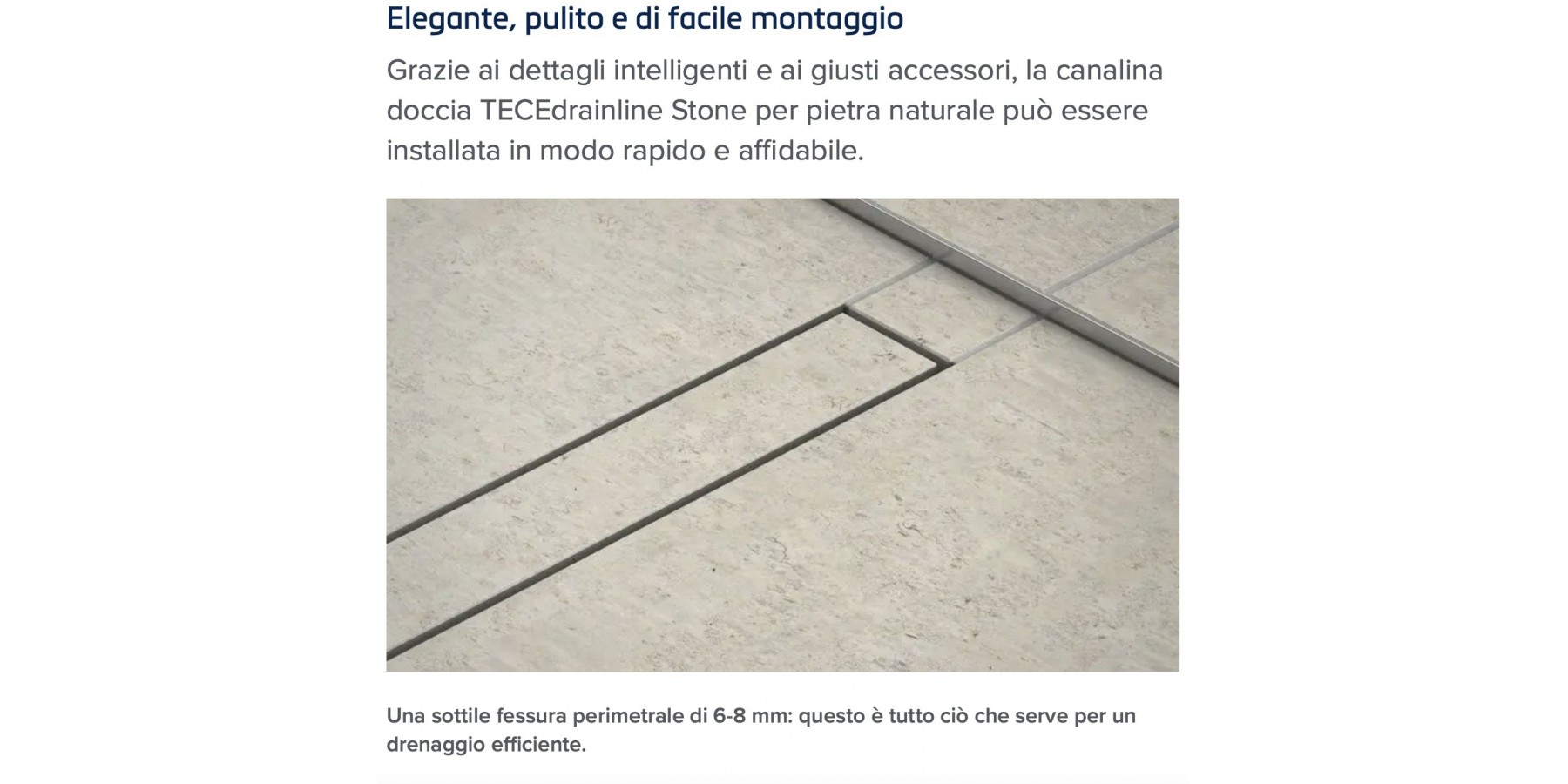

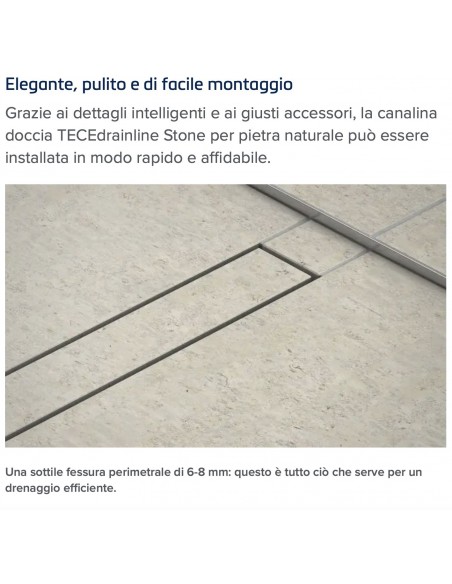

Spaltbreite umlaufend für Ablaufkasten: 6 bis

8 mm (siehe Skizze nebenan)

Separat zu bestellen:

• Ablaufkasten

• Montagefüße (optional)

• Schallschutzmatte Drainbase (optional), zur Einhaltung der

Schallschutzanforderungen nach DIN 4109 und nach dem

Schallschutzniveau VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEILAGE-PDF HERUNTER
