TECE TECEdrainline Rinne CM.80 MODELLE STONES

TECEdrainline „Stone“ – Bodenbündige Rinne für Naturstein,(Siphons. SIEHE ART.650004-650000-650001)

linear, mit Dichtstreifen Seal System, inklusive Flieseneinsatz*

Linearer Rinnenkörper und Trägerfolie für Duschrinne

TECEdrainline zur Einbettung in den Estrich und zur Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System für die Herstellung einer Verbindung

der TECEdrainline Duschrinne mit dem Verbunddichtstoff, geprüft

durch unabhängige Tests.

Bestehend aus:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Seal System Dichtband mit Matte zur Montage durch den Kunden im flüssigen oder streifenförmigen Verbunddichtstoff

• Verbindungsklammern zur Befestigung im Estrich und zur Integration optionaler Montagefüße

• Zentrales Verbindungsstück für den Abfluss

• Innere Neigung für besseren Wasserablauf und einen Selbstreinigungseffekt

• Trägerfolie aus Edelstahl - Material 1.4301 (304) - zur Integration in den Rinnenkörper

• Dichtmittel

Minimale Einbauhöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm Ablaufkasten „vertikal“

• 61,5 mm Ablaufkasten „ultraflach“

• 87 mm Ablaufkasten „flach“

• 112 mm Ablaufkasten „normal“

• 140 mm Ablaufkasten „maxi“

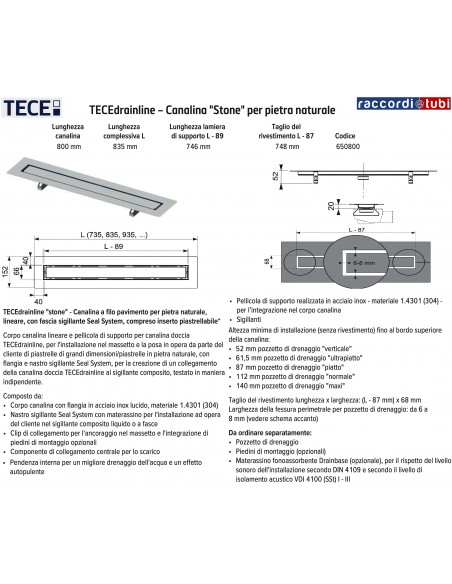

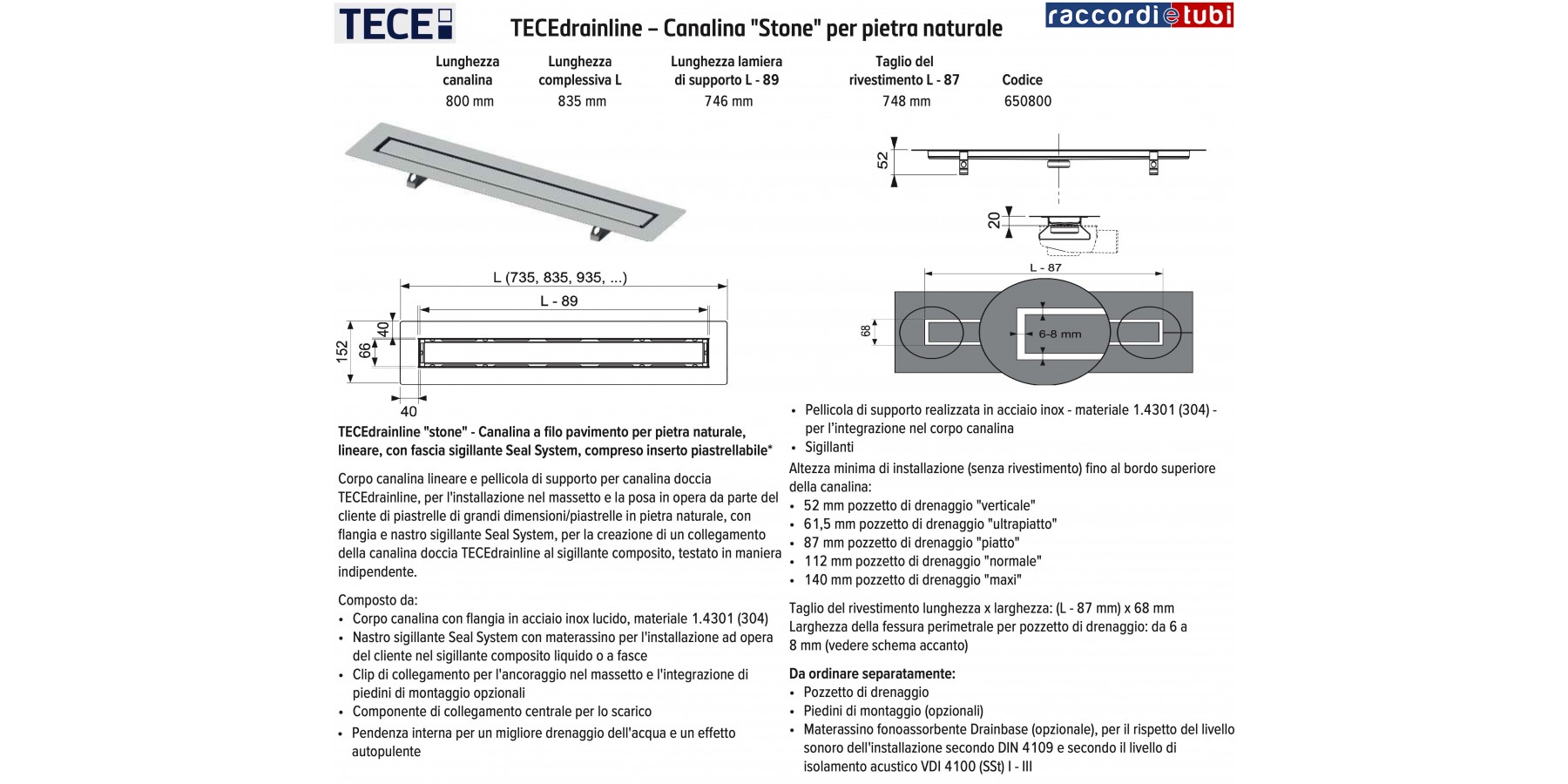

Belagschnitt Länge x Breite: (L - 87 mm) x 68 mm

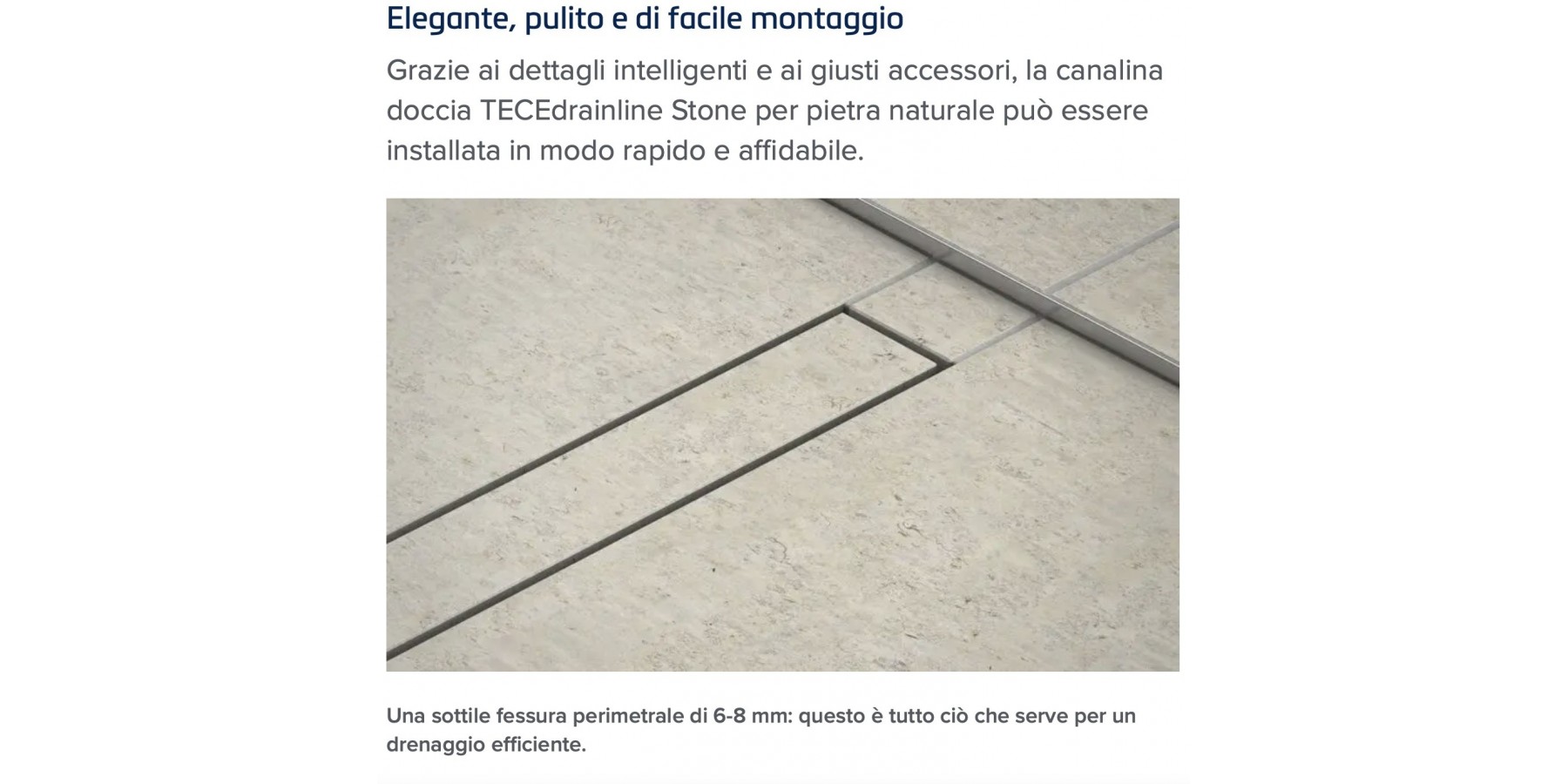

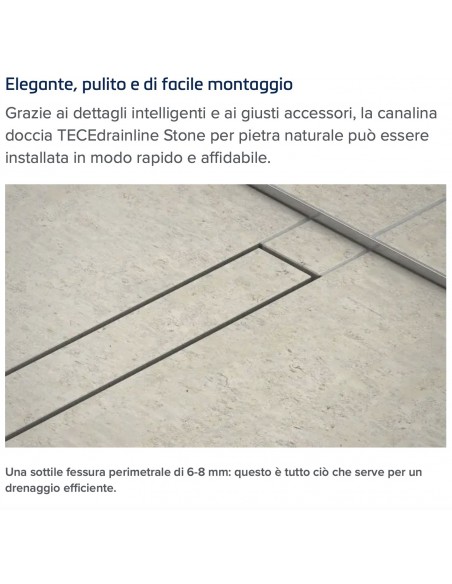

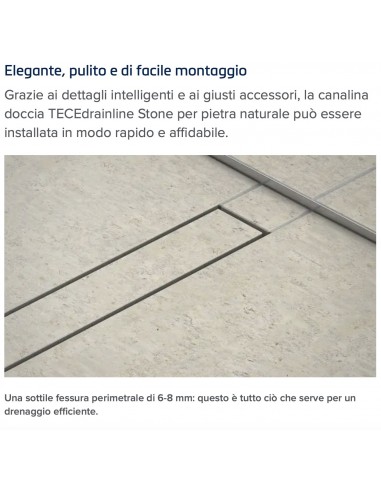

Breite des umlaufenden Spalts am Ablaufkasten: von 6 bis

8 mm (siehe nebenstehende Skizze)

Separat zu bestellen:

• Ablaufkasten

• Montagefüße (optional)

• Drainbase schallgedämmte Matte (optional) zum Einhalten des Schallschutzes gemäß DIN 4109 und je nach Schallschutzstufe VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DIE BEILIEGENDE PDF HERUNTER
