TECE TECEdrainline Rinne CM.90 MODELL STEINE

TECEdrainline "Stone" - Bodengleiche Rinne für Naturstein, (SYPHONE. SIEHE ART.650004-650000-650001)

Linear, mit Abdichtungsband Seal System, inkl. Fliesen-Einlage*

Linearer Rinnenkörper und Trägerfolie für Duschrinne

TECEdrainline, zur Installation im Estrich und zur Verlegung durch den

Kunden von Großformat-/Natursteinfliesen, mit

Flansch und Abdichtungsband Seal System zur Herstellung einer Verbindung

der TECEdrainline Duschrinne mit dem Composite-Dichtstoff, unabhängig geprüft.

Bestehend aus:

• Rinnenkörper mit Flansch aus gebürstetem Edelstahl, Material 1.4301 (304)

• Abdichtungsband Seal System mit Dämmeinlage zur Kundeneinbringung im flüssigen oder Band-Composite-Dichtstoff

• Verbindungsclips zum Verankern im Estrich und zur Integration optionaler Montagefüße

• Zentrales Verbindungselement für den Ablauf

• Innere Gefälle für besseren Wasserablauf und eine Selbstreinigungseffekt

• Trägerfolie aus Edelstahl - Material 1.4301 (304) - zur Integration im Rinnenkörper

• Dichtstoffe

Mindestinstallationhöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm Ablaufkasten "vertikal"

• 61,5 mm Ablaufkasten "ultraflach"

• 87 mm Ablaufkasten "flach"

• 112 mm Ablaufkasten "normal"

• 140 mm Ablaufkasten "maxi"

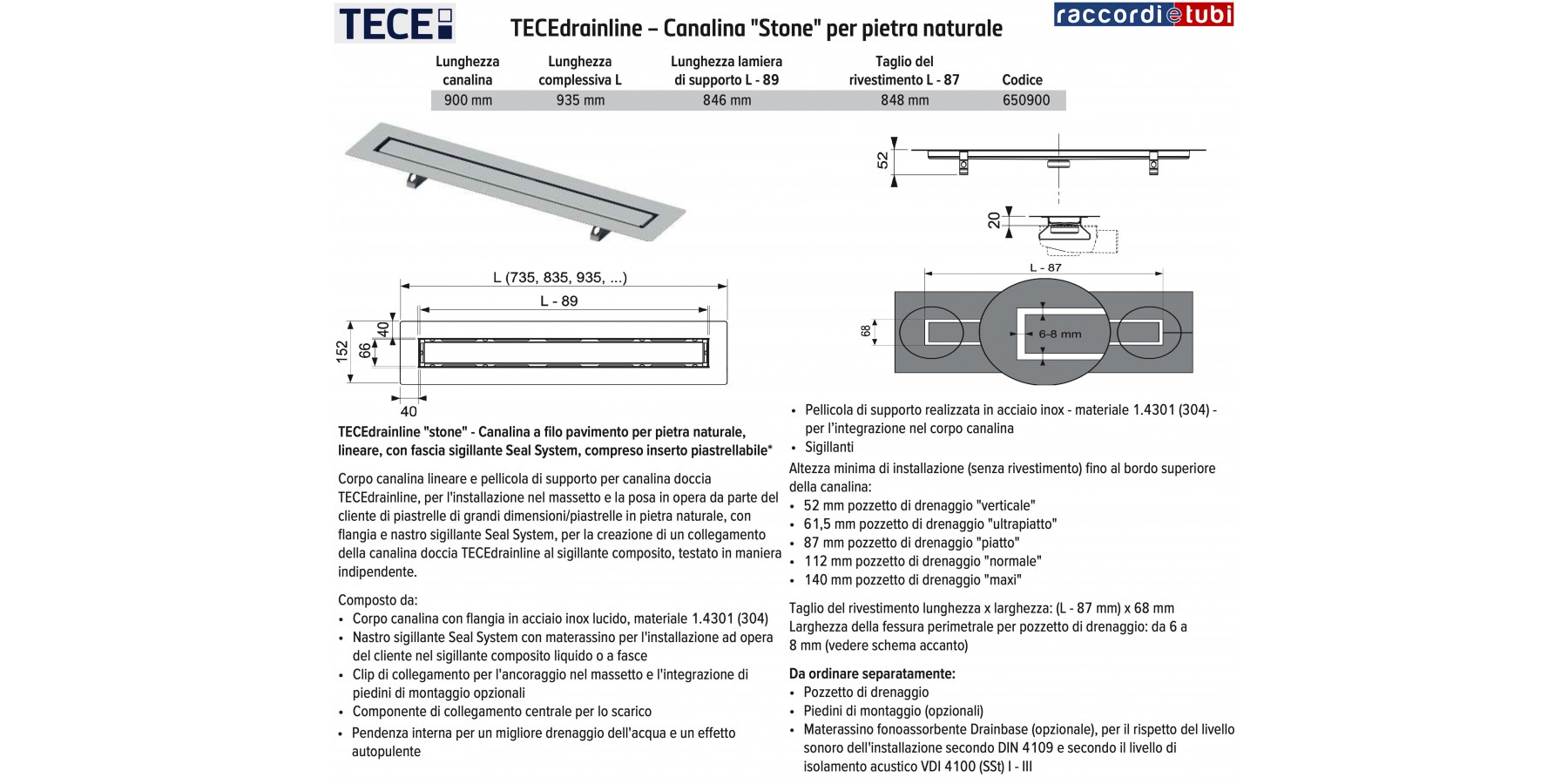

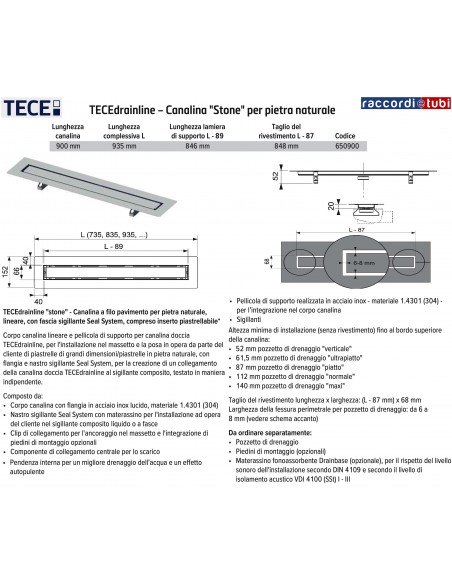

Schnittmaß Belag Länge x Breite: (L - 87 mm) x 68 mm

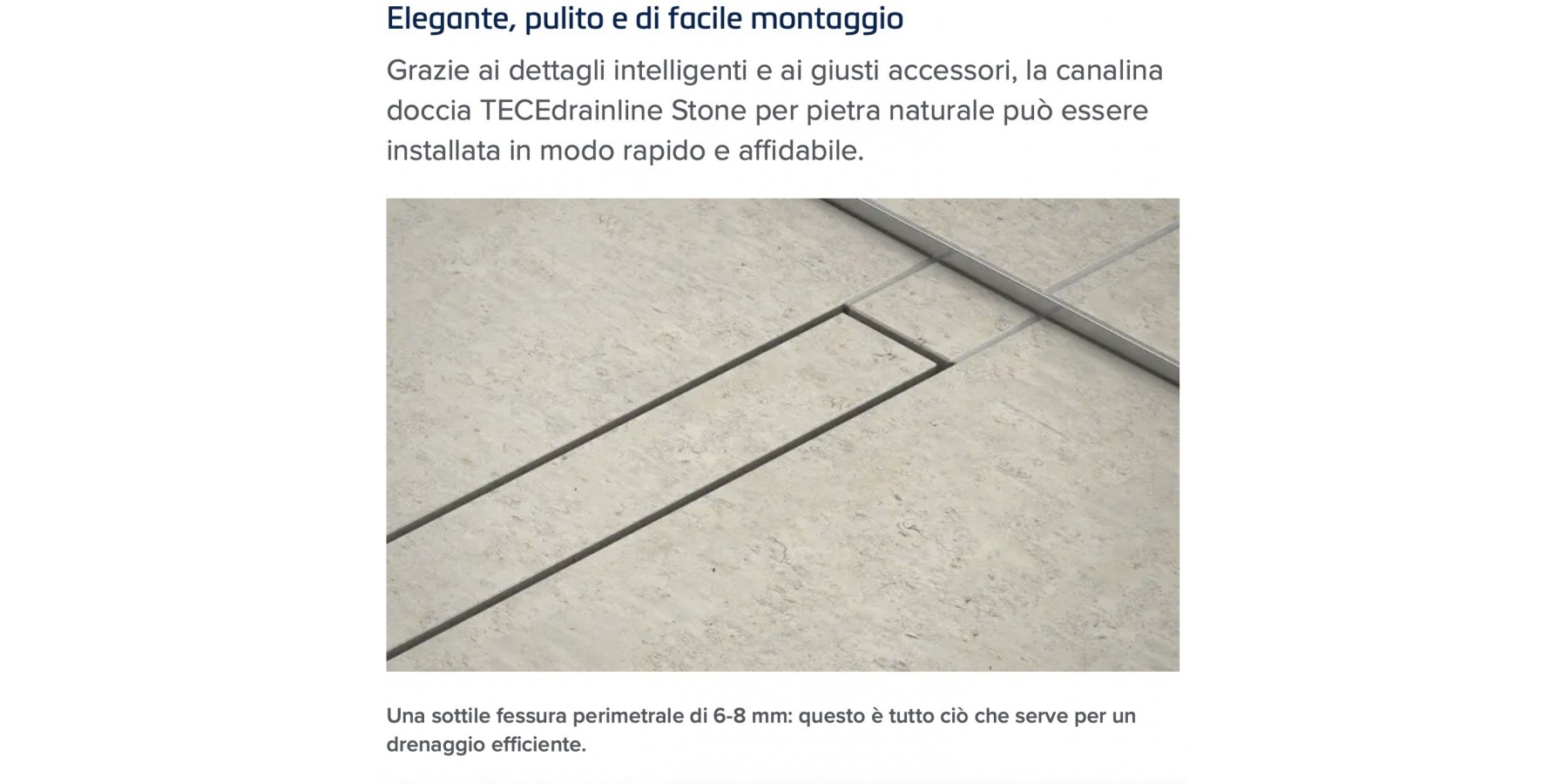

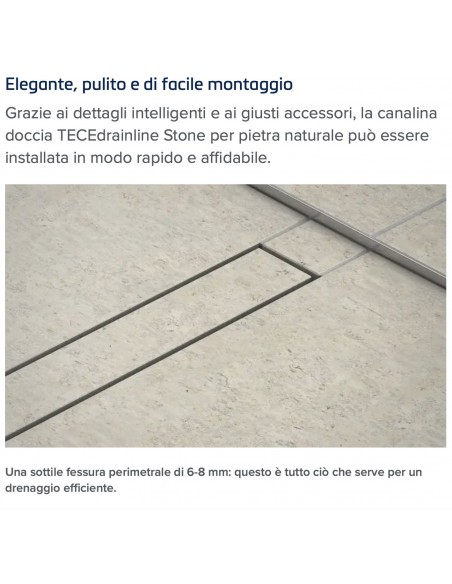

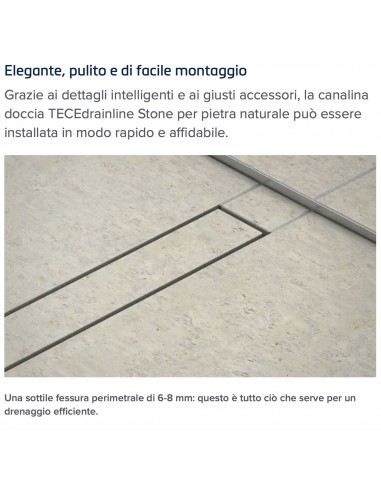

Breite des umlaufenden Spalts für Ablaufkasten: 6 bis

8 mm (siehe nebenstehende Skizze)

Separat zu bestellen:

• Ablaufkasten

• Montagefüße (optional)

• Schalldämmmatte Drainbase (optional), zur Einhaltung des Schallschutzes der Installation gemäß DIN 4109 und gemäß Schallschutzklasse VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DIE BEIGEFÜGTE PDF HERUNTER
