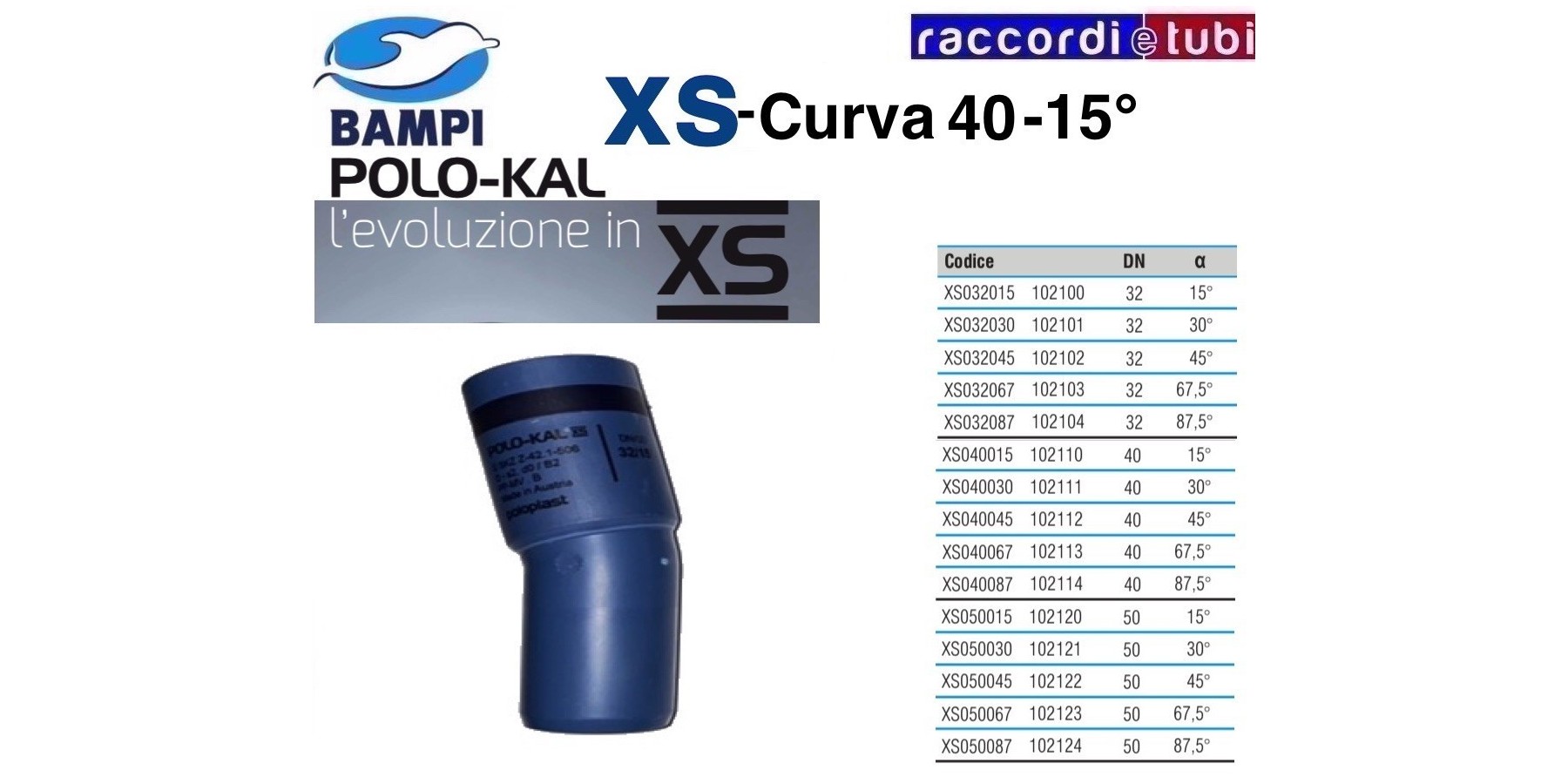

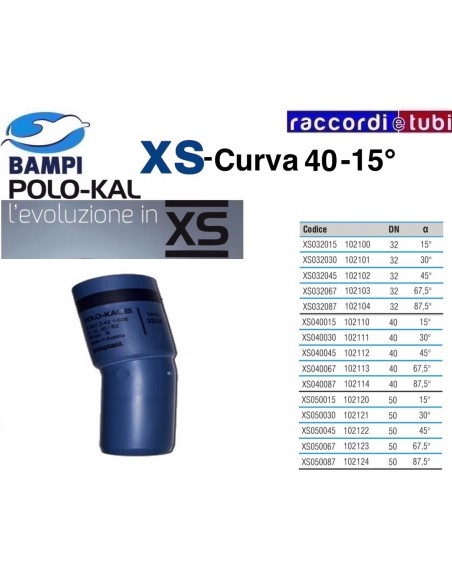

Bogen XS Muffe 102110 DN 40-15'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus blauem Polypropylen (PP) RAL 5014, dreischichtig coextrudiert mit "FunTEC"-Verbindung. Es handelt sich um eine exklusive Produktionstechnologie, die es ermöglicht, die Dichtungsdichtung direkt im Muffenrand zu formen. Dies bietet zahlreiche Vorteile:

• Einstecken ohne Verwendung von Schmiermitteln
• Einstecken ohne Notwendigkeit, das geschnittene Rohr zu entgraten
• Reduzierter Platzbedarf der Muffe
• Reduzierung der Einbauzeit eines Entwässerungssystems um mindestens 50 %

Verfügbar in einem Durchmesserbereich von 32 bis 110 mm, bietet das System hervorragende Eigenschaften in Bezug auf Schalldämmung, Schlagfestigkeit, Korrosions-, Abrieb- und chemikalienbeständigkeit gegen Stoffe, die in häuslichen und industriellen Abwässern gelöst sind, bestehend aus Rohren und Formstücken, verstärkt mit mineralischen Füllstoffen (MV).

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen im Gebäude) geeignet für Anlagen in Gebäuden mit Anforderungen an die Schalldämmung für Wohn-, Industrie- und Gewerbebereiche, öffentlich und Beherbergungsstätten wie Krankenhäuser, Altenheime und Pflegeeinrichtungen, Hotels, Schulen, religiöse Stätten. Das POLO-KAL XS System eignet sich auch für die Installation von Lüftungs-, Absaug- und Staubabsauganlagen sowie für Druckförderanlagen (Druckpumpen oder Zerkleinerer wie Sanitrit).

Planungshinweise

Das POLO-KAL XS Wassereinleitungssystem kann entsprechend der Planungsvorgaben der Norm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 zu passiven akustischen Anforderungen innerhalb von Gebäuden (gesetzlich in Italien) bietet das POLO-KAL XS Wassereinleitungssystem hohe Schalldämmleistungen, zertifiziert gemäß EN 14366 durch das Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die am POLO-KAL XS System angewandte Technologie ermöglicht eine Reduktion der Installationszeit um mindestens 50 %, durch den Wegfall bestimmter Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Rohrschnitt ist kein Entgraten erforderlich
• Für das Einstecken des Rohrs ist keine Schmierung nötig
• Kein Entgraten oder Schmieren

Grate beim Schneiden verhindern ein korrektes Einführen und können die Dichtung beschädigen oder aus ihrer Position im Muffenrand verdrängen. Mit POLO-KAL XS ist kein Entgraten nach dem Schneiden nötig - selbst bei unpräzisem Schnitt - und das Einstecken erfolgt ohne Schmiermittel.

Montageanleitung

Das System ist äußerst handlich und schnell zu montieren dank der Steckverbindung ohne Schmierung, mit elastomerer Dichtung direkt in der Muffe (FunTEC Technologie). Dies verhindert jeglichen Verlust der Dichtung bei Lagerung, Transport oder Montage. Mit dem POLO-KAL XS System sind für bis zu 10 Meter Steighöhe keine üblichen Muffenabstände für Dehnungen nötig. Das Polypropylensystem POLO-KAL XS ist kompatibel mit Verbindungen aus anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern.
