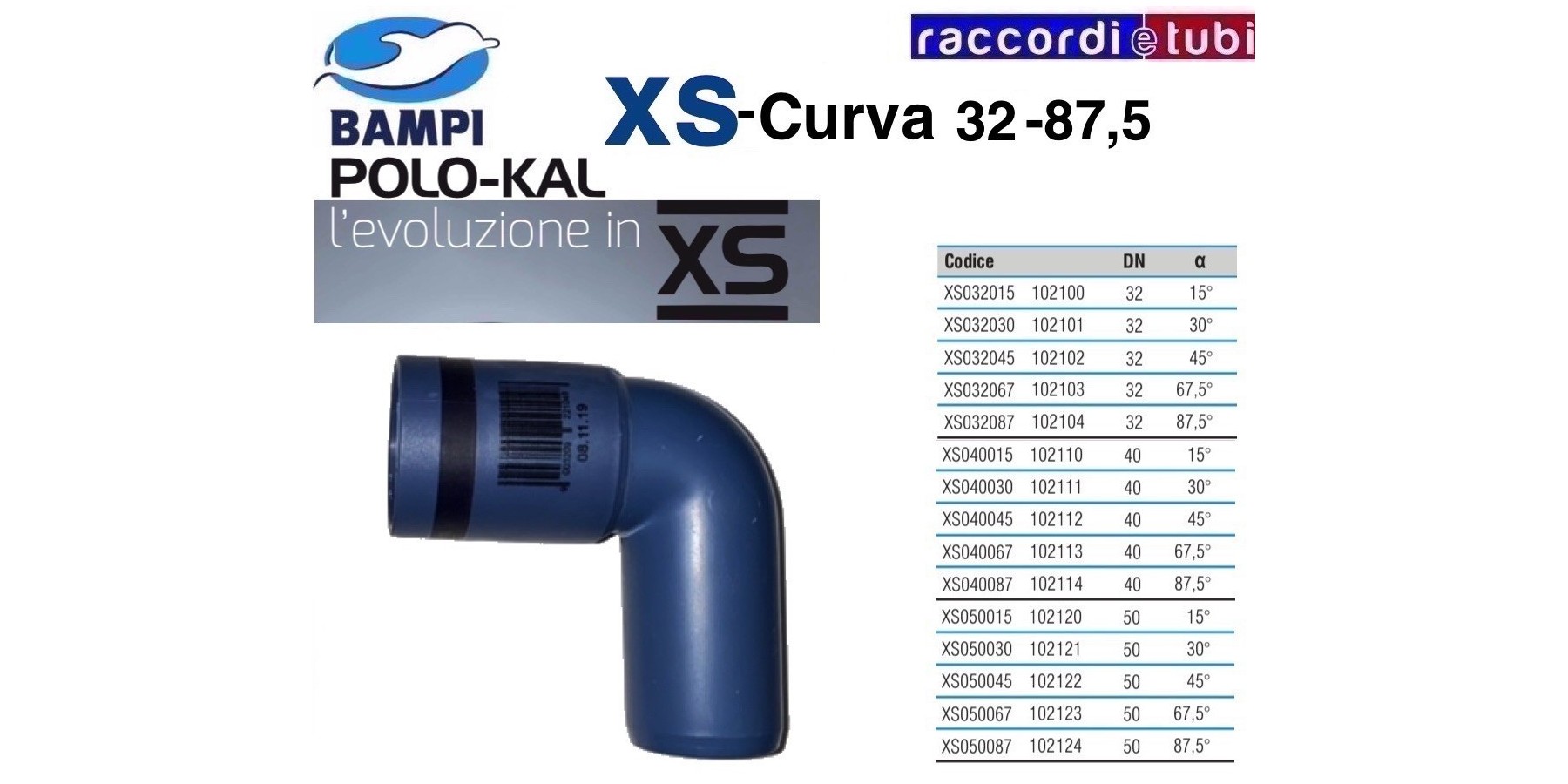

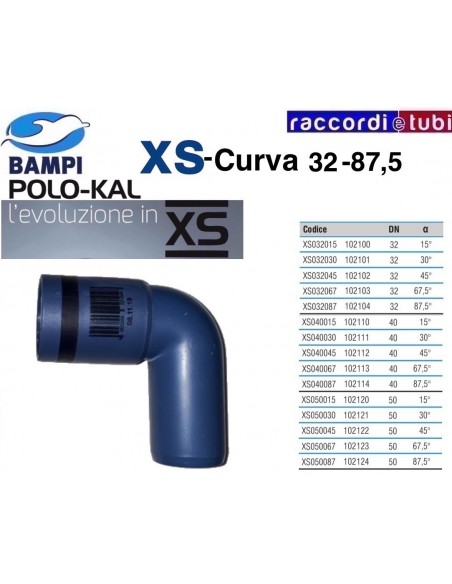

Bogen XS Kupplung 102104 DN 32-87

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Abwassersystemen! POLO-KAL XS ist das erste schallisolierte Entwässerungssystem aus Polypropylen (PP) in der Farbe Blau RAL 5014, das dreischichtig koextrudiert und mit einer „FunTEC“-Verbindung ausgestattet ist. Es handelt sich um eine exklusive Produktionstechnologie, die es ermöglicht, die Dichtungsring direkt in der Muffe einzuspritzen. Dies bietet zahlreiche Vorteile:

• Kupplung ohne Einsatz von Schmiermitteln
• Kupplung ohne Notwendigkeit, das geschnittene Rohr anzufasen
• Verringerung des Platzbedarfs der Muffe
• Reduzierung der Verlegezeit eines Entwässerungsnetzes um mindestens 50 %

Verfügbar ist ein Durchmesserbereich von 32 bis 110 mm, der dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen chemische Angriffe in häuslichen und industriellen Abflüssen verleiht. Die Rohre und Fittings sind mit mineralischen Füllstoffen verstärkt (MV).

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden, in denen die Einhaltung von Schallschutzanforderungen erforderlich ist, z. B. in Wohn-, Industrie- und Gewerbebauten, öffentlichen und Beherbergungseinrichtungen wie Krankenhäusern, Altenheimen, Seniorenresidenzen, Hotels, Schulen, Gotteshäusern. Das POLO-KAL XS System ist ebenfalls geeignet für die Ausführung von Lüftungs-, Absaug- und Staubabsauganlagen sowie für Abwassersysteme mit Druckförderung (Nachdruckpumpen oder Zerkleinerer vom Typ Sanitrit).

Planungshinweise

Das POLO-KAL XS Wassersystem kann gemäß den Vorgaben der Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Lüftung des Entwässerungssystems Rohre und Fittings des POLO-KAL XS Systems oder alternativ BAMVENT Belüftungsventile eingesetzt werden. Gemäß DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (in Italien geltendes Gesetz) bietet das POLO-KAL XS System hohe Schallschutzleistungen, zertifiziert nach EN 14366 am Fraunhofer-Institut in Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die angewandte Technologie des POLO-KAL XS Systems ermöglicht eine Reduzierung der Installationszeiten um mindestens 50 % durch den Wegfall einiger Arbeitsprozesse:

• Das Rohr muss vor dem Schneiden nicht vermessen werden
• Nach dem Schneiden muss das Rohr nicht angefast werden
• Für die Kupplung des Rohrs ist keine Schmierung erforderlich
• Keine Anfasung und keine Schmierung

Schnittreste verhindern eine korrekte Verbindung und können die Dichtung beschädigen oder aus ihrer Aufnahme in der Muffe drücken. Mit POLO-KAL XS ist keine Anfasung nach dem Schneiden erforderlich – selbst wenn der Schnitt ungenau ist – und das Rohr wird ohne Schmiermittel eingesteckt.

Montageanleitung

Das System ist dank der Steckverbindung ohne Schmierung mit direkt in der Muffe eingespritzter elastomerer Dichtung (FunTEC-Technologie) äußerst handlich und schnell zu installieren. Dies verhindert jeglichen Verlust der Dichtung während Lagerung, Transport oder Verlegung. Beim POLO-KAL XS System sind bis 10 m Höhendifferenz keine üblichen Bewegungsräume in der Muffe für thermische Ausdehnung erforderlich. Das POLO-KAL XS System aus Polypropylen ist kompatibel mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in den Standard-Durchmessern.
