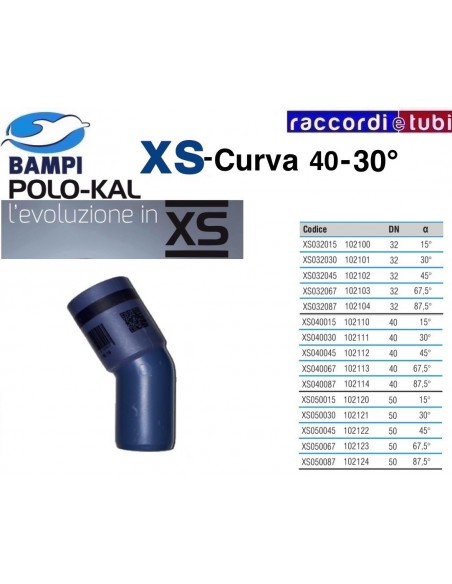

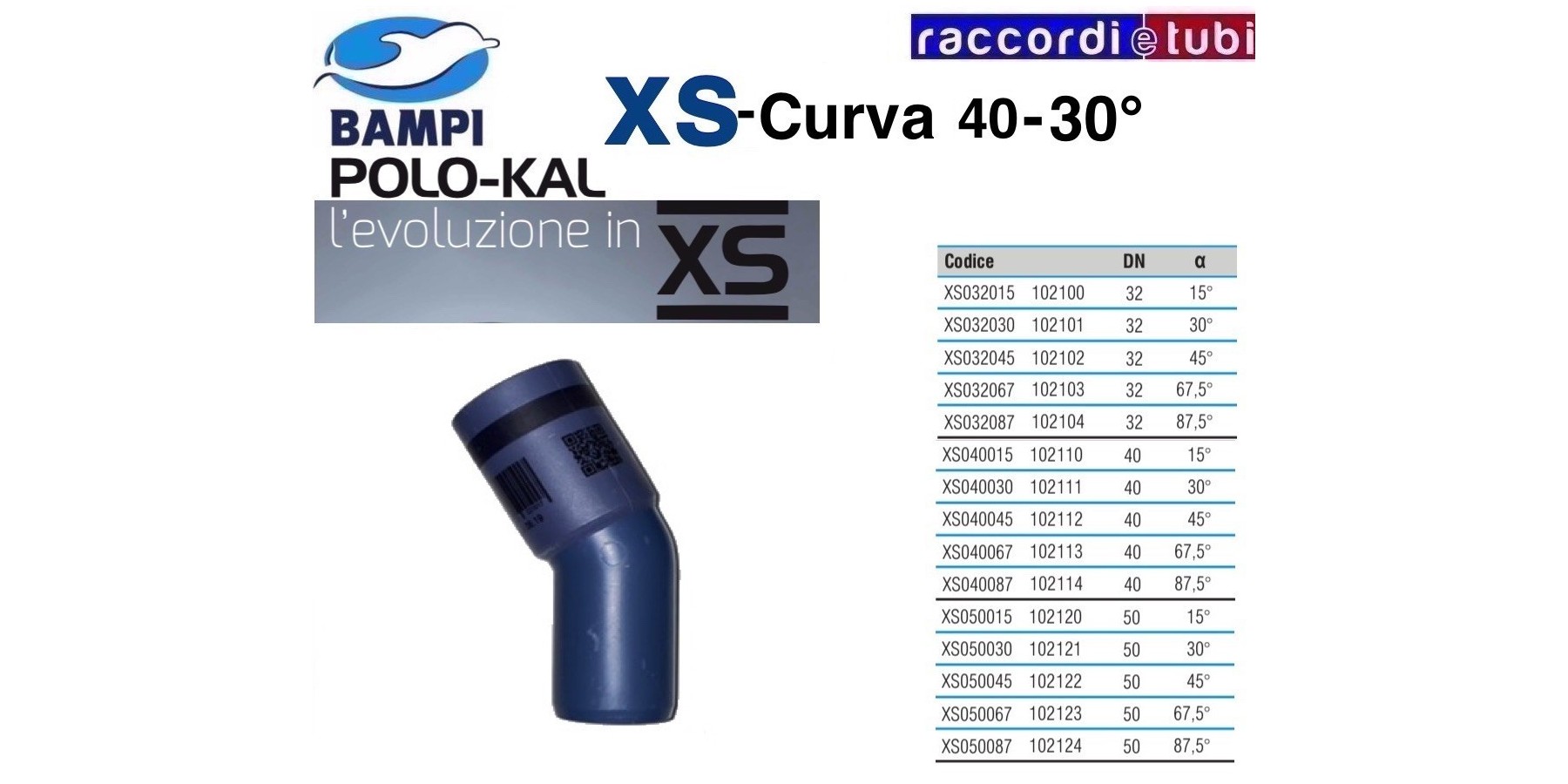

Bogen XS Muffe 102111 DN 40-30'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus dreischichtig coextrudiertem, blauem Polypropylen (PP) RAL 5014 mit FunTEC-Muffenverbindung. Es handelt sich um eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtungsdichtung direkt in der Muffe zu formen. Dies bietet zahlreiche Vorteile:

• Steckverbindung ohne Verwendung von Schmiermitteln
• Steckverbindung ohne Notwendigkeit, das geschnittene Rohr zu entgraten
• Reduzierung des Platzbedarfs der Muffe
• Reduzierung der Verlegezeit eines Entwässerungsnetzes um mindestens 50 %

Eine Auswahl an Durchmessern von 32 bis 110 mm steht zur Verfügung, die dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit und Beständigkeit gegen aggressive chemische Substanzen in häuslichen und industriellen Abwässern verleihen. Die Rohre und Formteile sind mit mineralischen Verstärkungen (MV) verstärkt.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz bei Wohn-, Industrie- und Gewerbenutzung sowie öffentlichen und Beherbergungszwecken wie Krankenhäuser, Pflegeheime und Seniorenheime, Hotels, Schulen, Gotteshäuser. Das POLO-KAL XS System ist auch für die Ausführung von Lüftungs-, Absaug- und Staubabscheideranlagen sowie für druckbeaufschlagte Abwasseranlagen (Hebeanlagen oder Zerkleinerer vom Typ Sanitrit) geeignet.

Planungsanleitung

Das POLO-KAL XS Wassersystem kann gemäß der gültigen Planungsnorm UNI EN 12056-2 dimensioniert werden. Gemäß dieser Vorschrift können für die Belüftung des Entwässerungssystems Rohre und Formstücke des POLO-KAL XS Systems oder alternativ Belüftungsventile BAMVENT verwendet werden. Entsprechend dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden (gesetzlich in Italien) bietet das POLO-KAL XS Wassersystem hohe Schallschutzleistungen, zertifiziert nach EN 14366 am Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die auf das POLO-KAL XS System angewandte Technologie ermöglicht es, die Installationszeit um mindestens 50 % zu reduzieren, da einige Vorgänge entfallen:

• Das Rohr muss vor dem Schneiden nicht abgemessen werden
• Nach dem Schneiden muss nicht entgratet werden
• Für das Einstecken des Rohrs ist keine Schmierung erforderlich
• Weder entgraten noch schmieren nötig

Schnittreste verhindern eine korrekte Einfügung und können Dichtungsbeschädigungen oder ein Herausfallen der Dichtung aus der Muffe verursachen. Mit POLO-KAL XS ist kein Entgraten nach dem Schneiden nötig – selbst bei unpräzisem Schnitt – und es wird ohne Schmiermittel eingesteckt.

Installationsmethode

Sehr handliches und schnelles System dank der Steckverbindung ohne Schmiermittel, mit elastomerer Dichtung direkt in der Muffe eingesetzt (FunTEC-Technologie). Dies verhindert jeglichen Verlust der Dichtung bei Lagerung, Transport oder Verlegung des Materials. Bei POLO-KAL XS Systemen ist bis zu einer Säule von 10 Metern kein üblicher Platz in der Muffe für Ausdehnung erforderlich. Das POLO-KAL XS Polypropylensystem ist kompatibel mit Verbindungen aus anderen Kunststoffmaterialien in PP/PE-HD/PVC mit Standarddurchmessern.
