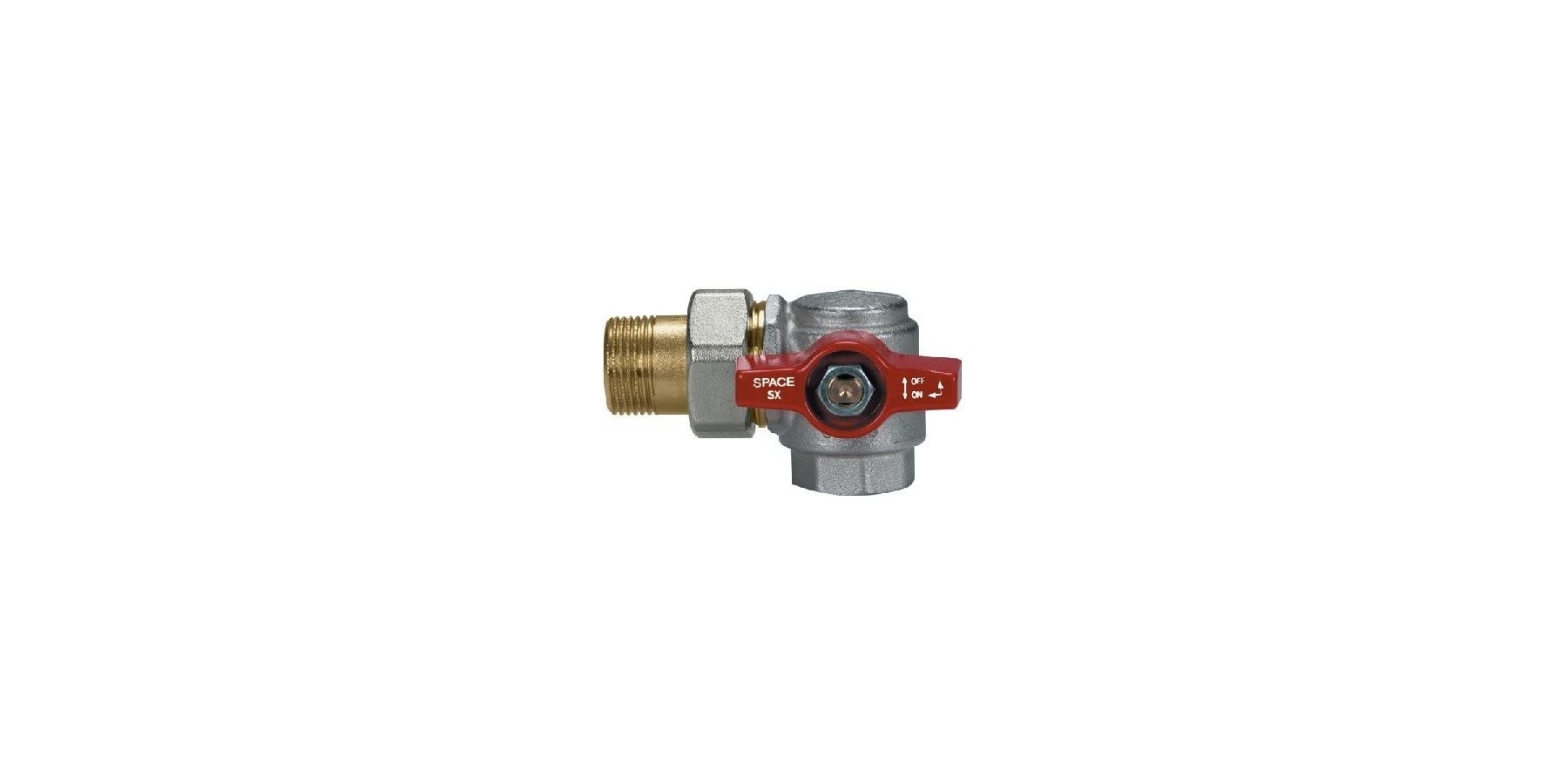

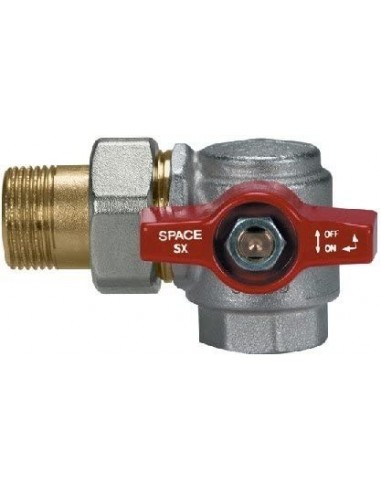

EFFEBI KUGELHAHN SPACE 90° 3/4 LINKS

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

Das SPACE Ventil vereint in einem einzigen Artikel einen L-förmigen Anschluss und ein Kugelventil.

Patentierter Frontflügel:
leicht zu bedienen.
Eckventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nahe beieinanderliegende Verteilerbatterien und die Verwendung kleinerer Einbaublenden.
Durchgang:    vollständig.
Schaftrand:    explosionsgeschützt.
Seitliche Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE Ventil ist für Heizungsanlagen zur Verwendung in Verteilerbatterien geeignet.

Maße:
1/2” - 3/4” – 1” – 1” 1/4.

Gewindeenden:
• Innengewinde nach ISO 228/1.
• Schaft und Gelenk (metallische Dichtung mit O-Ring)

Betriebselemente:
Schmetterling aus Aluminium in Rot, Blau, Gelb und Schwarz.

Die Flussrichtung ist zudem an der Markierung am Bedienhebel erkennbar.



Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.
