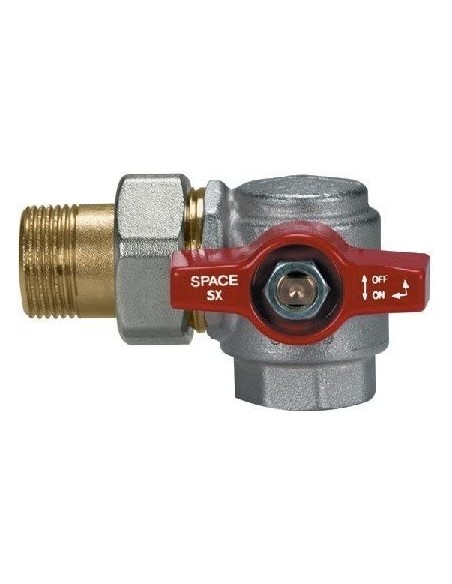

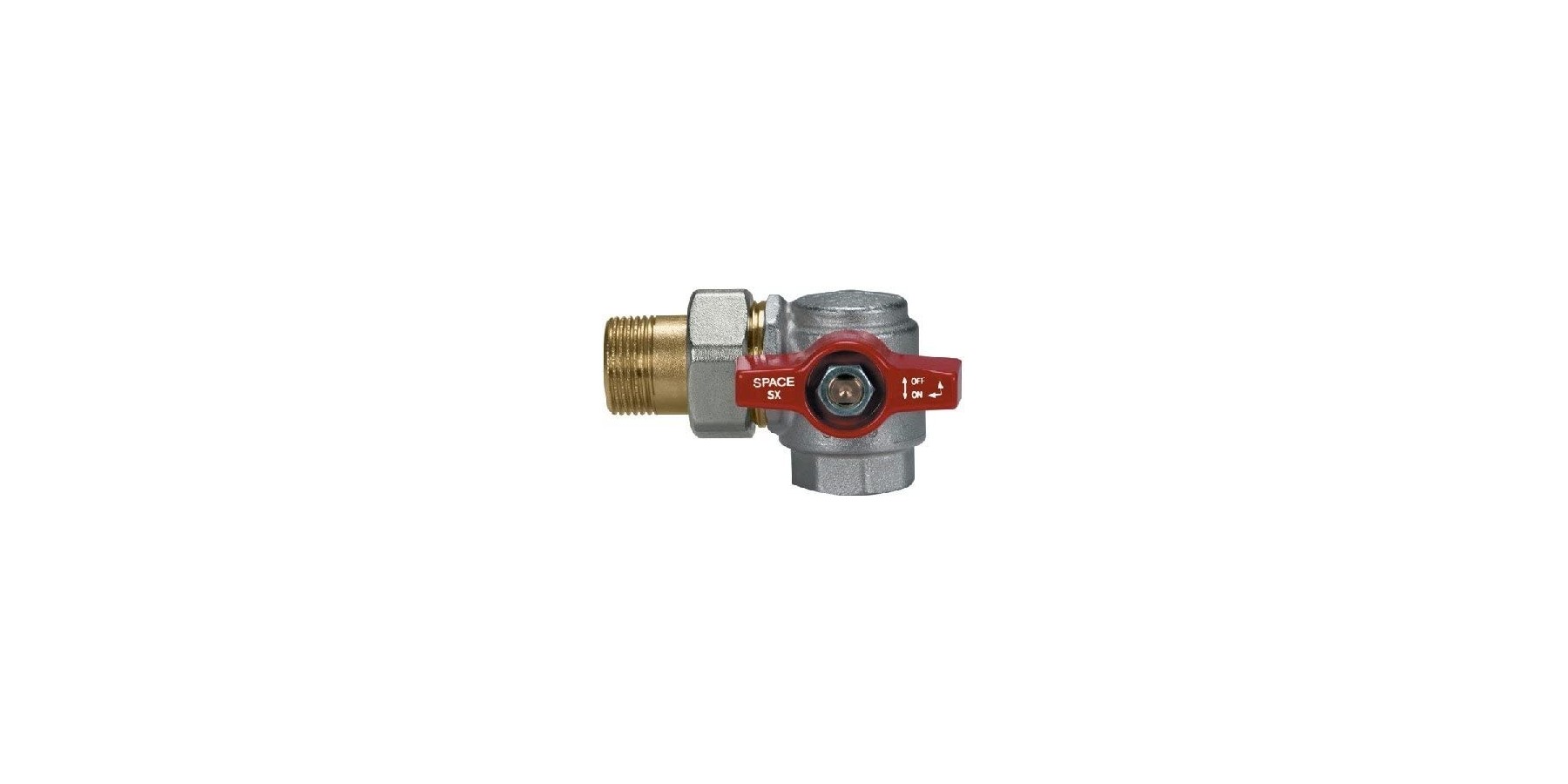

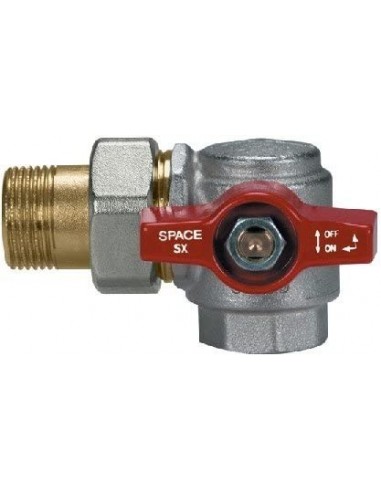

EFFEBI SPACE KUGELHAHN 90° 1/2 LINKS

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein L-förmiges Anschlussstück und ein Kugelventil.

Patentierter Frontflügel:
einfache Bedienung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht dicht beieinanderliegende Verteilerbatterien und die Verwendung kleinerer Einbaukästen.
Durchgang:    vollständig.
Spindel:    bruchsicher.
Seitliche Dichtungen:
hochbeständiges PTFE.
Oberabdichtung:
3 Dichtungen.
1 hoher PTFE-Dichtungsring.
2 O-Ringe für Niederdruck.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Verteilerbatterien geeignet.

Maße:
1/2” - 3/4” – 1” – 1” 1/4.

Gewindeanschlüsse:
• Innengewinde gemäß ISO 228/1.
• Schaft und Kugelgelenk (metallische Dichtung mit O-Ring)

Betriebselemente:
Flügel in Aluminium rot, blau, gelb und schwarz.

Die Flussrichtung ist außerdem an der Markierung auf dem Stellhebel erkennbar.



Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuertem pneumatischem Dichtheitstest geprüft.
