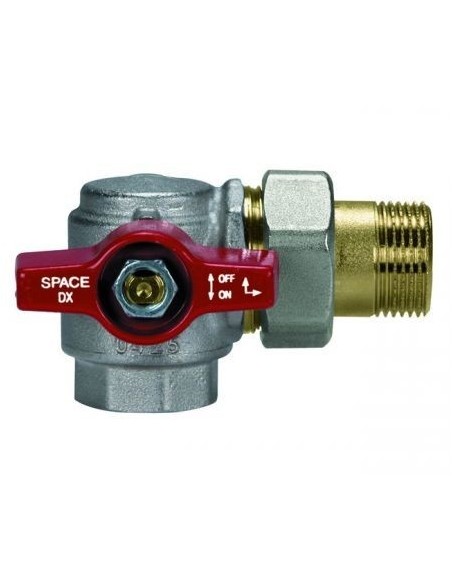

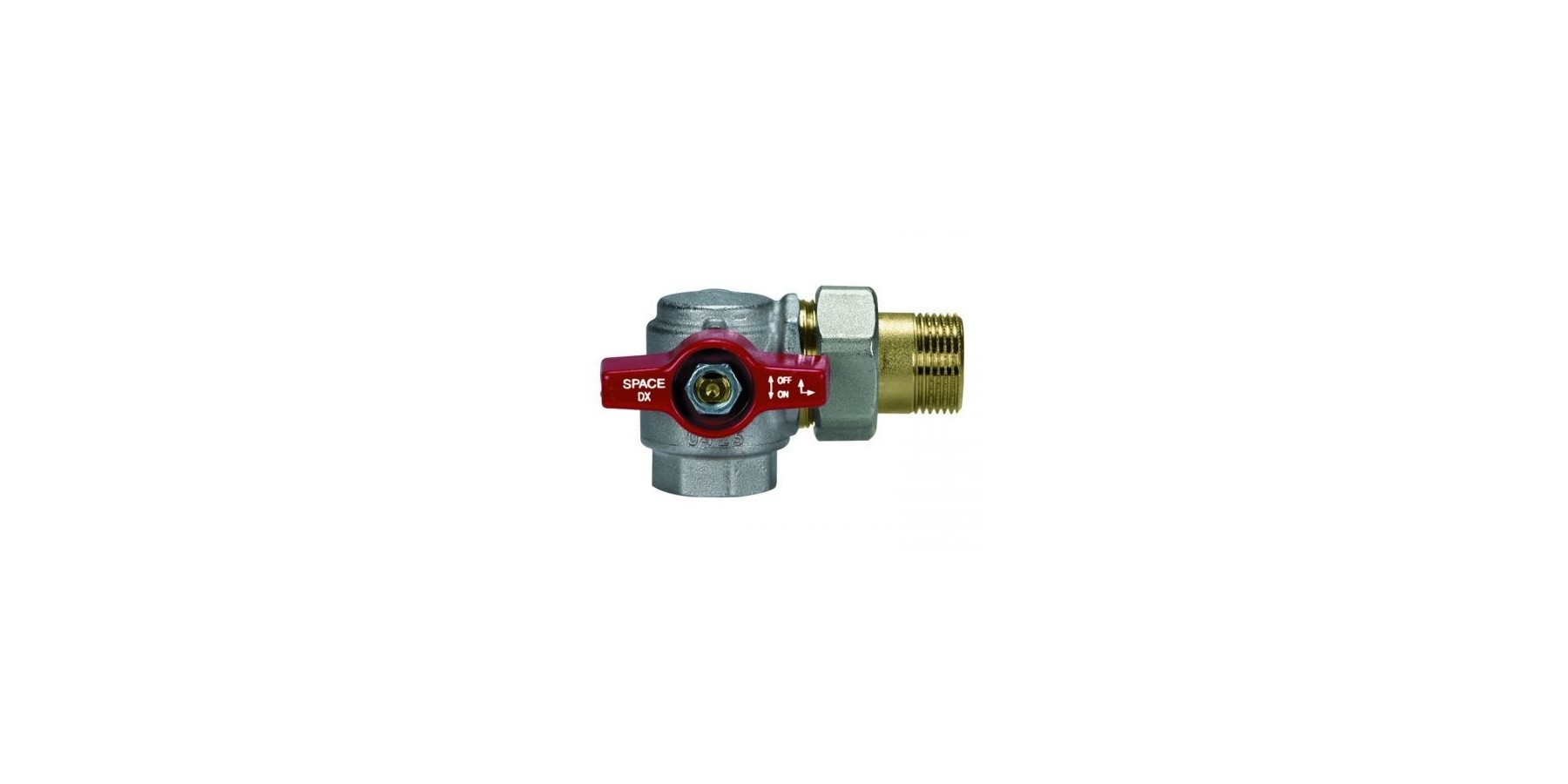

KUGELHAHN EFFEBI SPACE 90° 1" RECHTS

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel eine Winkelverschraubung („L“) und ein Kugelventil.

Patentierter Frontflügel:
leichte Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht eng aneinanderliegende Verteilerbatterien und die Verwendung kleiner Einbaukästen.
Durchgang:    vollständig.
Schutzrohr:    explosionsgeschützt.
Seitendichtungen:
hochbeständiges PTFE.
Obere Abdichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist ideal für Heizungsanlagen und Verteilerbatterien.

Maße:
1/2” - 3/4” – 1”– 1 1/4”.

Gewindeflansche:
• Innengewinde nach ISO 228/1.
• Schaft und Drehgelenk (metallische Dichtung mit O-Ring)

Bedienelemente:
Aluminiumflügel in Rot, Blau, Gelb und Schwarz.

Die Flussrichtung ist zusätzlich an der Markierung am Bedienhebel erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch überwachten Dichtheitstests getestet.
