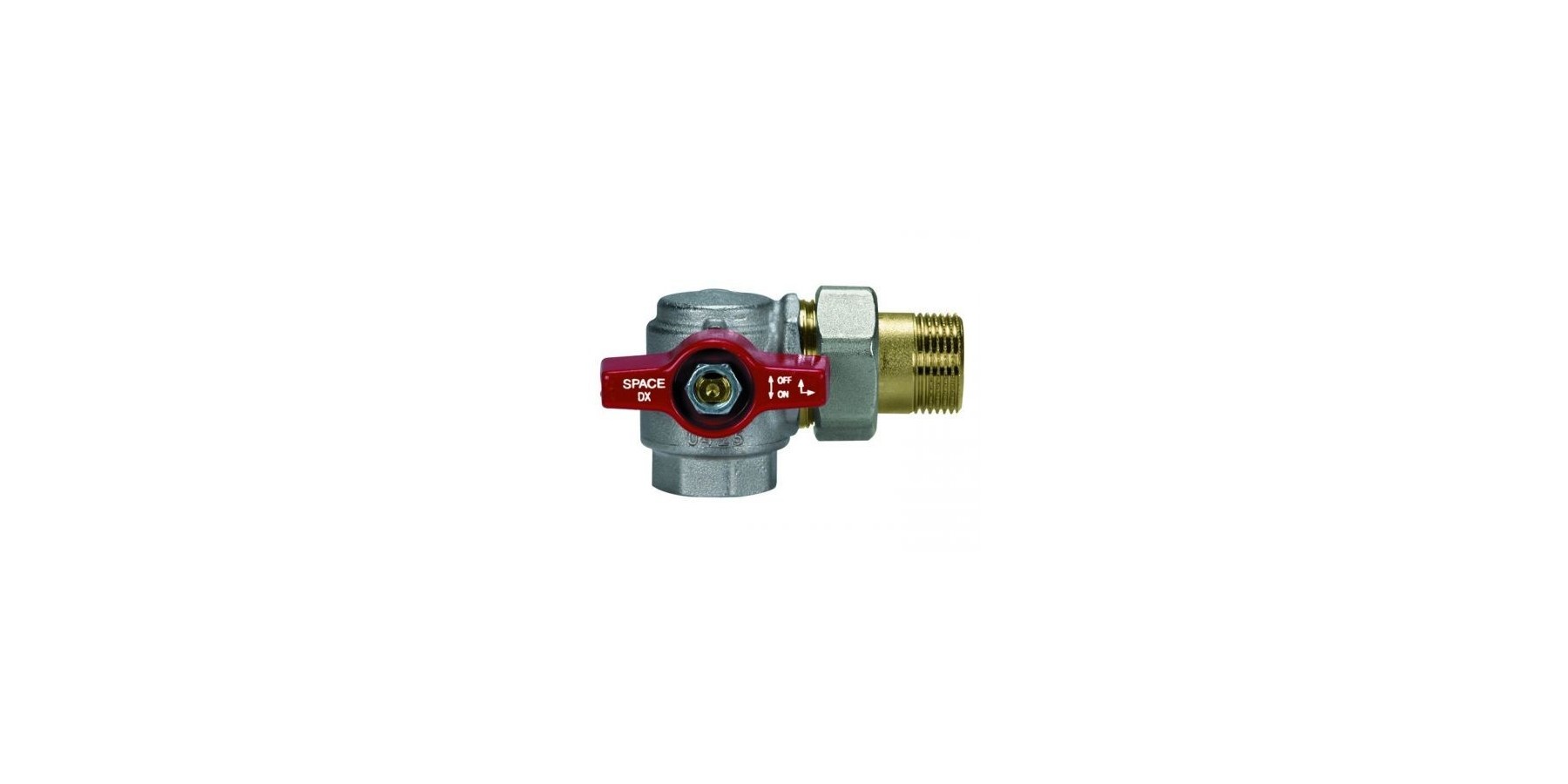

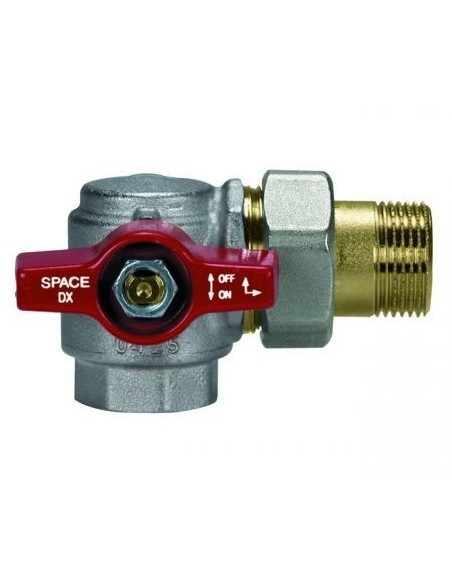

EFFEBI KUGELHAHN SPACE 90° 3/4 RECHTS

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel einen L-förmigen Anschluss und ein Kugelventil.

Patentierter vorderer Flügel:
leichte Bedienung.
Eckventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht eng aneinandergereihte Verteilerbatterien und die Verwendung von kleinen Unterputzdosen.
Durchgang:    gesamt.
Spindel:    bruchsicher.
Seitendichtungen:
hochbeständiges PTFE.
Oberer Sitz:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 O-Ringe für Niederdruck.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen mit Verteilerbatterien.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindebolzenenden:
• Innengewinde nach ISO 228/1.
• Zapfen und Drehlager (metallische Dichtung mit O-Ring)

Bedienelemente:
Flügel aus rotem, blauem, gelbem und schwarzem Aluminium.

Die Flussrichtung ist außerdem an der Markierung auf der Bedienstange ersichtlich.



Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mittels elektronischer pneumatischer Dichtheitsprüfung getestet.
