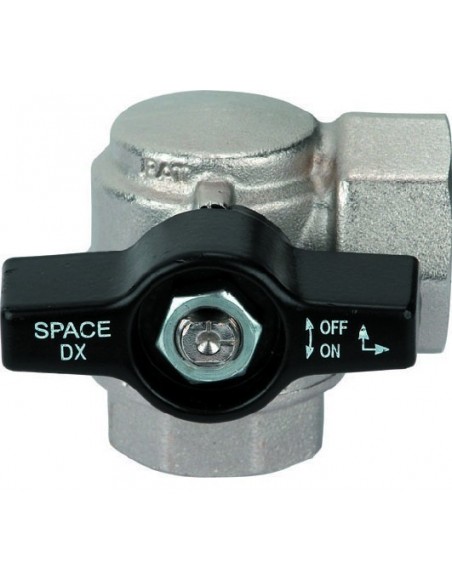

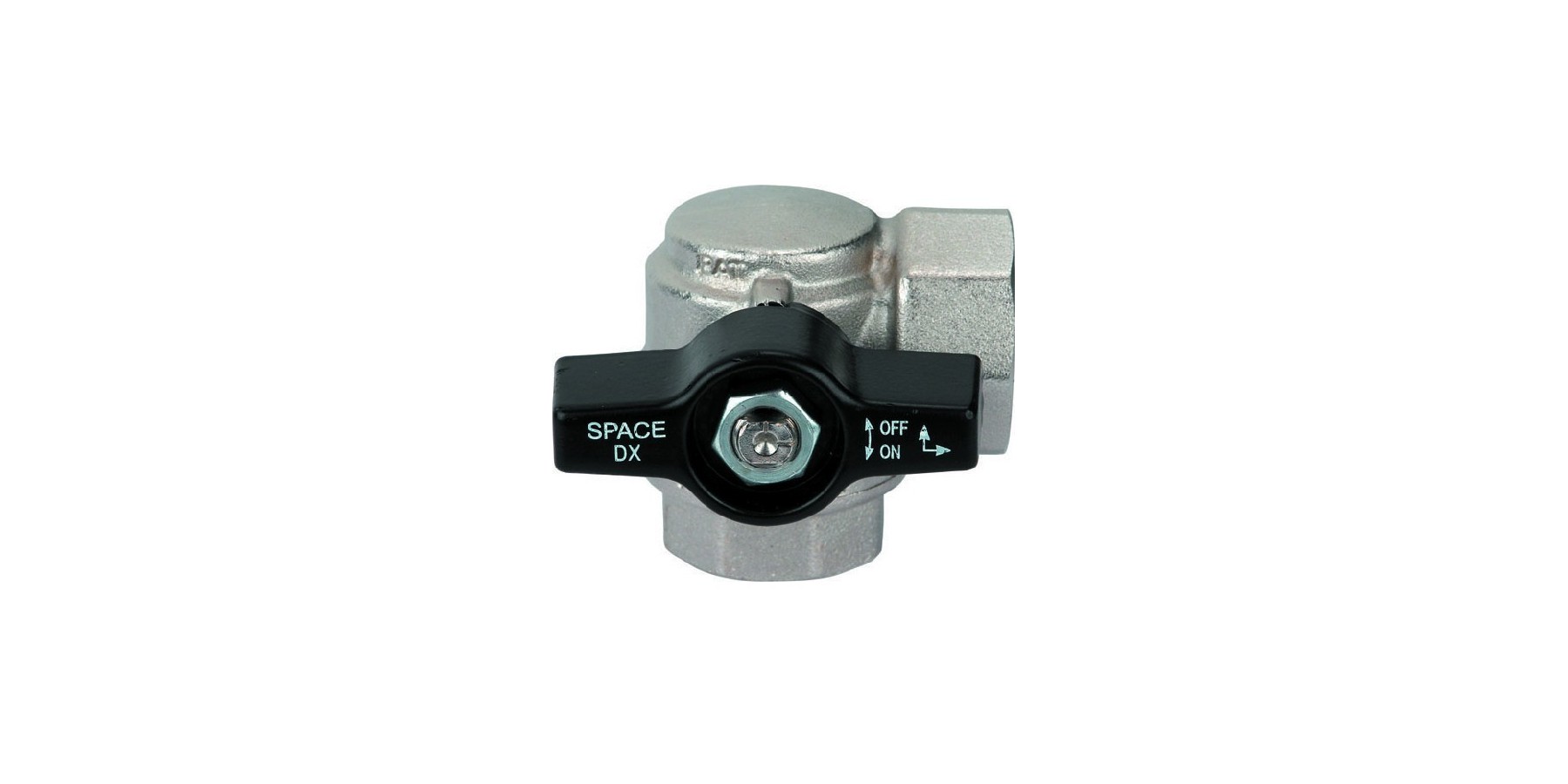

EFFEBI KUGELHAHN 3/4 FF 90° GRAD

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel eine Winkelverschraubung „L“ und ein Kugelventil.

Patentierter Frontflügel:
einfache Bedienung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht eng aneinanderliegende Verteilerbatterien und die Verwendung kleiner Einbaukästen.
Durchgang:    vollständig.
Spindel:    explosionsgeschützt.
Seitliche Dichtungen:
hochbeständiges PTFE.
Oberer Sitz:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 O-Ringe für Niederdruck.

Einsatzgebiete:
Das SPACE-Ventil ist geeignet für Heizungsanlagen in Verteilerbatterien.

Maße:
1/2” - 3/4” – 1” - 1” 1/4.

Gewindeeinsätze:
• Innengewinde nach ISO 228/1.
• Zapfen und Drehgelenk (metallische Abdichtung O-Ring)

Bedienelemente:
Aluminium-Flügel in Rot, Blau, Gelb und Schwarz.

Die Flussrichtung ist zudem an der Markierung auf der Bedienwelle erkennbar.



Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuertem pneumatischem Dichtheitsprüfverfahren getestet.
