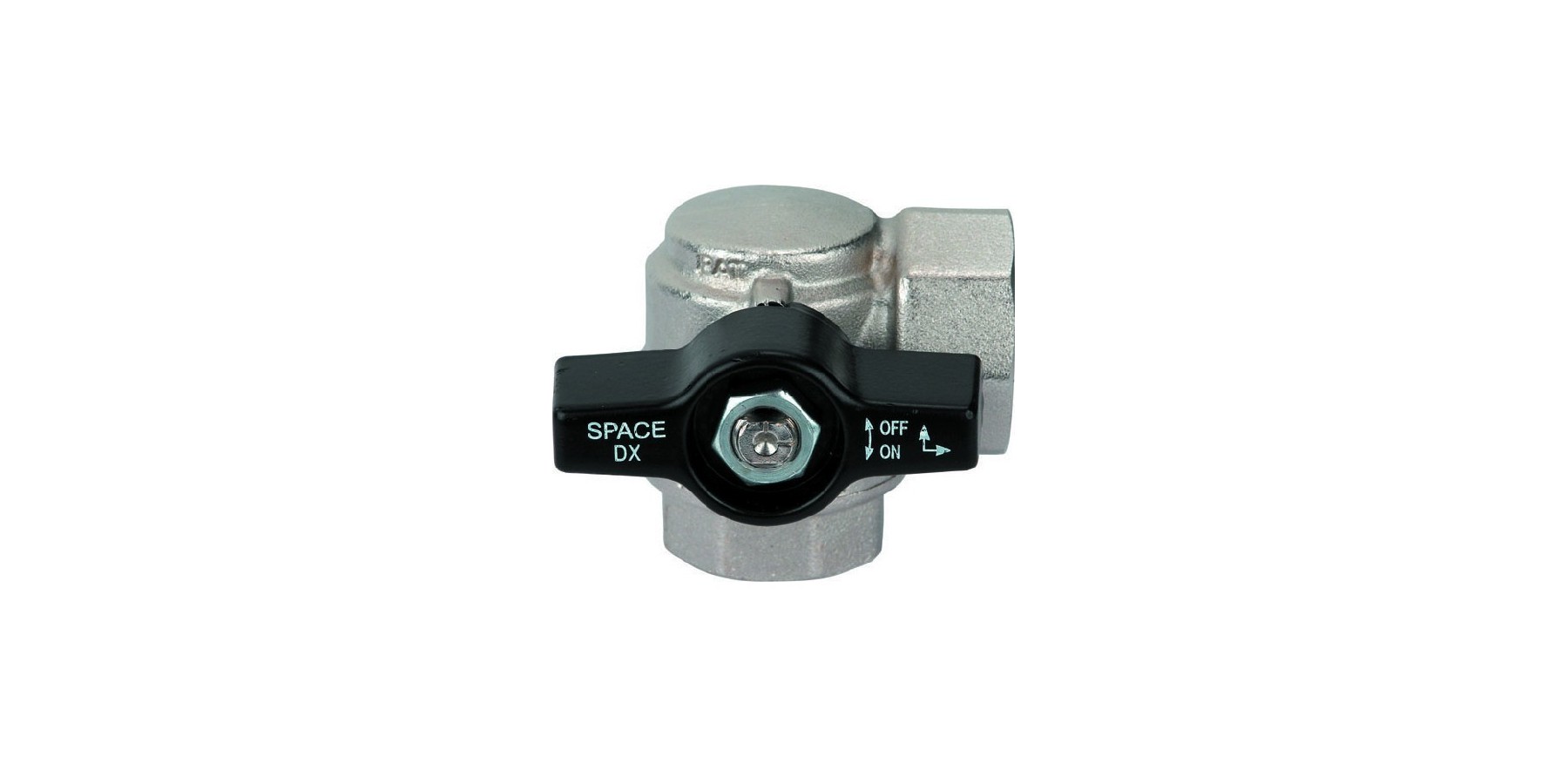

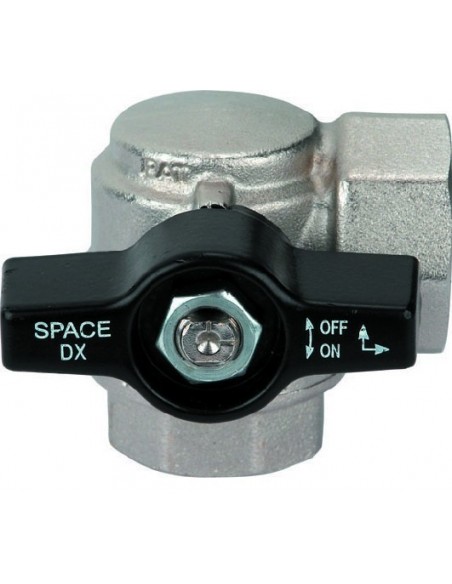

KUGELHAHN EFFEBI 1/2 FF 90° GRAD

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein Winkelstück „L“ und ein Kugelventil.

Patentierter Frontflügel:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Verteiler-Batterien und die Verwendung von kleineren Unterputzdosen.
Durchgang:    vollständig.
Steil:    explosionsgeschützt.
Seitliche Dichtungen:
PTFE hochbeständig.
Obere Dichtung:
3 Dichtungen.
1 PTFE-Ring hochbeständig.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen bei Verteiler-Batterien geeignet.

Maße:
1/2” - 3/4” – 1” – 1” 1/4.

Gewindeenden:
• Innengewinde nach ISO 228/1.
• Stutzen und Wirbel (metallische Dichtung O-Ring)

Betätigungsorgane:
Schmetterlingsgriff aus Aluminium in rot, blau, gelb und schwarz.

Der Flussrichtungssinn ist außerdem an der Markierung am Bedienhebel erkennbar.



Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuertem Pneumatikdichtheitsprüfung getestet.
