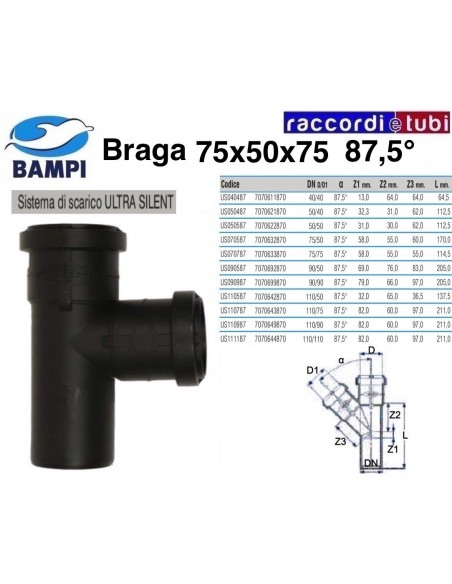

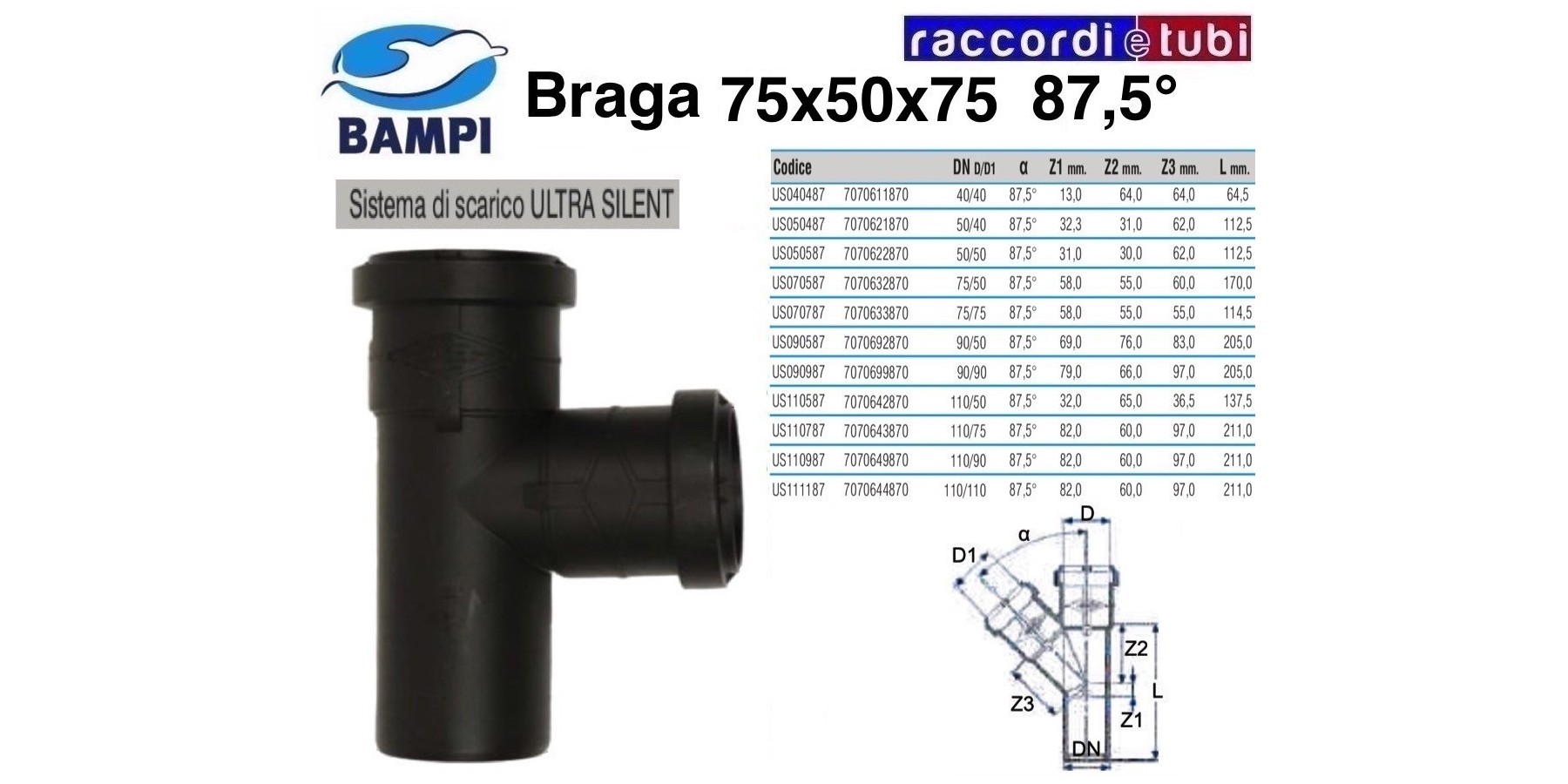

SCHALLDÄMMENDER KUPPLUNGSBOGEN ULTRA SILENT Ø75X50X75 87,5°

ULTRA SILENT

Ein innovatives Abwassersystem aus schwarzem Polypropylen (PP), RAL 9005, dreischichtig koextrudiert. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohren und Verbindungsstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Schallschutzfähigkeiten, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit gegenüber in Wohn- und Industrieabwasser gelösten Stoffen verleihen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 in der Klasse BD (im Gebäudeinneren, außen und im Erdreich) geeignet für Installationen in Gebäuden mit Anforderungen an den Schallschutz im Wohn-, Industrie- und Gewerbebereich, sowie in öffentlichen und empfänglichen Gebäuden wie Krankenhäusern, Pflegeheimen und Seniorenresidenzen, Hotels, Schulen, Gottesdiensten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsauganlagen.

Anwendungsbereich

Abwassersystem gemäß EN 1451-1 in der Klasse BD (im Gebäudeinneren, außen und im Erdreich) geeignet für Installationen in Gebäuden mit Anforderungen an den Schallschutz im Wohn-, Industrie- und Gewerbebereich, sowie in öffentlichen und empfänglichen Gebäuden wie Krankenhäusern, Pflegeheimen und Seniorenresidenzen, Hotels, Schulen, Gottesdiensten. Das ULTRA SILENT System eignet sich auch für die Realisierung von Lüftungs-, Belüftungs-, Absaug- und Staubsauganlagen.

Planungshinweise

Das ULTRA SILENT Wasserabflusssystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Abflusssystems können Rohre und Formstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. Entsprechend dem DPCM 5/12/1997 zu passiven Schallschutzanforderungen innerhalb von Gebäuden (gesetzlich in Italien gültig) bietet das ULTRA SILENT Wasserabflusssystem ausgezeichnete Schallisolationsleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montagehinweise

Leichtes, einfaches und schnelles Montagesystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung gewährleistet ausreichend Platz für mögliche Anlagen-Ausdehnungen und eine dauerhaft zuverlässige Dichtigkeit. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen aus anderen Kunststoffen wie PP/PE-HD/PVC in Standarddurchmessern.

Installationszubehör

Dem ULTRA SILENT Polypropylensystem sind zahlreiche Zubehörteile für die Installation von Abwassersystemen zugeordnet, darunter:

• Belüftungsventile für die Abwasserleitung
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einlagige Entkopplungsmanschetten
• Dreischicht-Schallisolationsplatten
• Rohrbefestigungs- und Verankerungsschellen
• Abziehschutz-Schellen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems verleiht ihm eine hohe Robustheit, insbesondere bei kalten Bedingungen mit einer Stoßfestigkeit (im Labor getestet) bis zu -20 °C. Bei einem Stoß oder versehentlichen Loch kann das System außerdem schnell und fachgerecht mittels Heißschweißen mit speziellem Werkzeug repariert werden.
