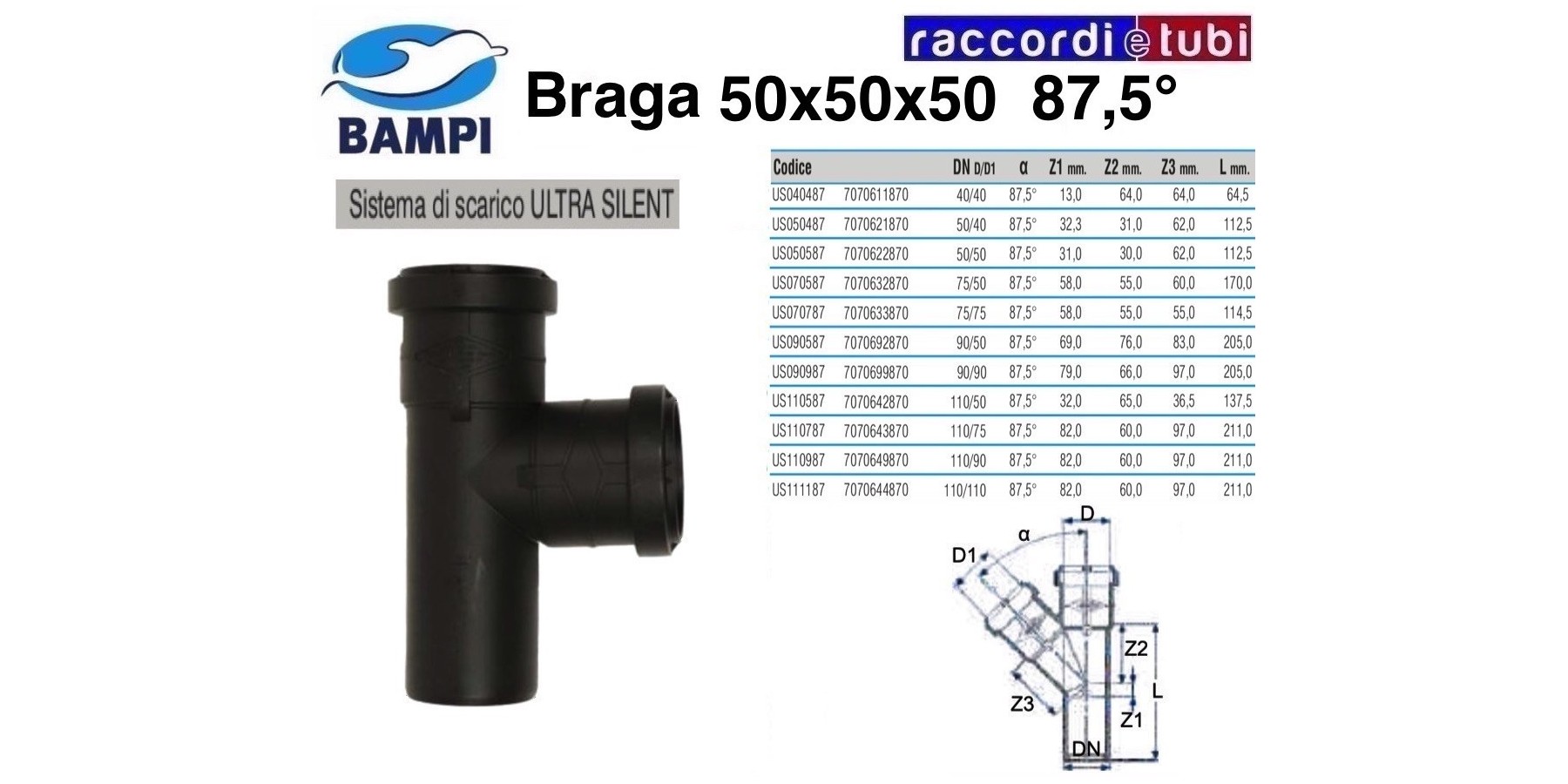

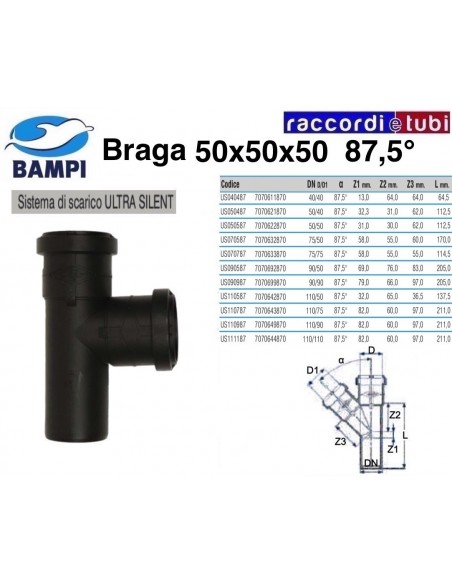

ULTRA SILENT STECKWINKEL Ø50X50X50 87,5°

ULTRA SILENT

Ein innovatives Ablaufsystem aus schwarzem Polypropylen (PP) RAL 9005, dreischichtig coextrudiert. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohrleitungen und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System Schallschutz, Schlagfestigkeit, Korrosionsbeständigkeit, Abriebfestigkeit sowie Widerstand gegen chemische Substanzen bieten, die in häuslichen und industriellen Abwässern gelöst sind.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innerhalb und außerhalb des Gebäudes sowie im Erdreich) geeignet für Anlagen in Gebäuden, bei denen Anforderungen an den Schallschutz in Wohn-, Industrie- und Gewerbegebäuden sowie öffentlichen und Beherbergungsstätten wie Krankenhäusern, Pflegeheimen, Seniorenresidenzen, Hotels, Schulen, Gotteshäusern bestehen. Das ULTRA SILENT System eignet sich auch für die Herstellung von Belüftungs-, Lüftungs-, Absaug- und Staubabscheidesystemen.

Planungshinweise

Das ULTRA SILENT Wassersystem kann entsprechend der maßgeblichen Norm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Ablaufsystems können Rohre und Formstücke des ULTRA SILENT Systems oder alternierend BAMVENT-Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven akustischen Anforderungen in Gebäuden (gesetzlich gültig in Italien) bietet das ULTRA SILENT Wasserablaufsystem brauchbare Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Montagehinweise

Leichtes, einfaches und schnelles Montagesystem dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung sorgt für ausreichenden Platz für eventuelle Anlagen-Ausdehnungen mit dauerhaft zuverlässiger Dichtheit. Das ULTRA SILENT Polypropylensystem ist kompatibel mit Verbindungen anderer Kunststoffmaterialien (PP/PE-HD/PVC) in den Standarddurchmessern.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylensystem sind zahlreiche nützliche Installationszubehörteile zugeordnet, darunter:

• Belüftungsventile für den Ablauf
• Rückschlagventile
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Entkoppelungsmanschetten Monolayer
• Dreischicht-Schallschutzplatten
• Befestigungs- und Verankerungskragen für Rohrleitungen
• Abziehsicherungskragen

Besondere Bedingungen

Die besondere Zusammensetzung des ULTRA SILENT Systems sorgt für eine robuste Widerstandsfähigkeit, insbesondere bei streng kalten Umgebungen, mit einer Stoßfestigkeit (labortestiert) bis zu einer Temperatur von -20°C. Außerdem kann das System bei einem Stoß oder einem versehentlichen Loch schnell durch Heißschweißen von erfahrenen Handwerkern mit speziellem Werkzeug repariert werden.
