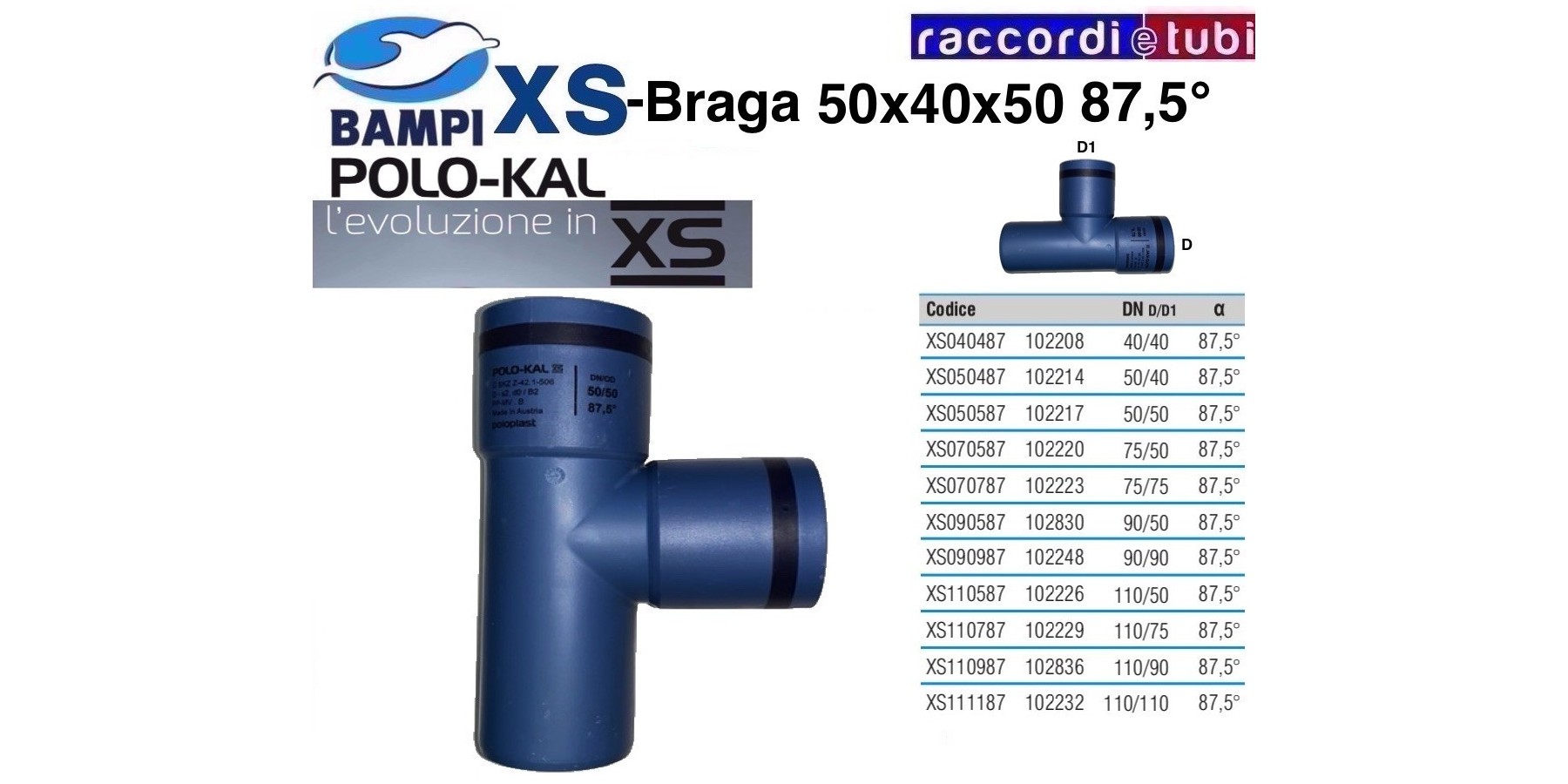

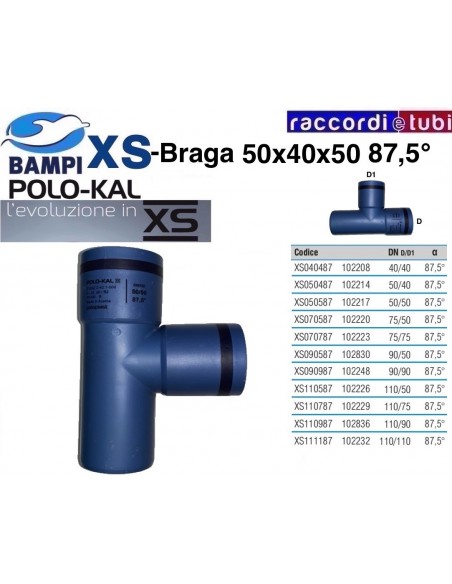

BRAGA XS 102214 DN 50-40-87'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus dreischichtig coextrudiertem Polypropylen (PP) in RAL 5014 Blau mit „FunTEC“-Verbindung. Dies ist eine exklusive Produktionstechnologie, die ermöglicht, die Dichtungsdichtung direkt in der Muffe zu spritzen. Dies bietet zahlreiche Vorteile:

• Einstecken ohne Verwendung von Schmiermitteln
• Einstecken ohne Notwendigkeit, das geschnittene Rohr anzufasen
• Reduzierung des Platzbedarfes der Muffe
• Reduzierung der Montagezeit eines Entwässerungsnetzes um mindestens 50 %

Es steht ein Durchmesserbereich von 32 bis 110 mm zur Verfügung, der dem System hervorragende Eigenschaften bei Schalldämmung, Stoßfestigkeit, Korrosionsbeständigkeit, Verschleißfestigkeit sowie Beständigkeit gegen chemische Aggressionen in häuslichen und industriellen Abwässern verleiht. Das System besteht aus mineralgefüllten (MV) verstärkten Rohrleitungen und Formstücken.

Anwendungsbereich

Entwässerungssystem für Abwasser gemäß EN 1451-1 in Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden, bei denen Anforderungen an den Schallschutz in Wohn-, Industrie- und Gewerbegebäuden sowie öffentlichen und empfänglichen Einrichtungen wie Krankenhäuser, Pflegeheime und Altenheime, Hotels, Schulen und Gebetsstätten einzuhalten sind. Das POLO-KAL XS System ist auch für die Installation von Lüftungs-, Absaug- und Staubabscheidesystemen sowie druckbeaufschlagten Abwassersystemen (Rückförderpumpen oder Zerkleinerer vom Typ Sanitrit) geeignet.

Planungshinweise

Das Wasserentwässerungssystem POLO-KAL XS kann gemäß den Vorgaben der einschlägigen Norm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können entweder Rohrleitungen und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Gemäß dem italienischen DPCM vom 5.12.1997 über passive Schallschutzanforderungen in Gebäuden bietet das POLO-KAL XS Wasserentwässerungssystem hohe Schalldämmwerte, die durch das Fraunhofer-Institut in Stuttgart nach EN 14366 zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die auf das POLO-KAL XS System angewandte Technologie reduziert die Installationszeit mindestens um 50 %, da folgende Arbeitsschritte entfallen:

• Das Rohr muss vor dem Schneiden nicht ausgemessen werden
• Nach dem Schneiden muss das Rohr nicht entgratet werden
• Für das Einstecken des Rohres ist keine Schmierung erforderlich
• Keine Entgratung und keine Schmierung notwendig

Reststücke vom Schneiden verhindern ein korrektes Einführen und können die Dichtung beschädigen oder aus der Muffe verdrängen. Mit POLO-KAL XS ist keine Entgratung nach dem Schneiden – auch bei ungenauem Schnitt – nötig, und das Einstecken erfolgt ohne Schmiermittel.

Montagehinweise

Sehr handliches und schnelles System dank Steckverbindung ohne Schmierung mit elastomerer Dichtung, die direkt in der Muffe eingesetzt ist (FunTEC Technologie). Dies verhindert jeglichen Verlust der Dichtung bei Lagerung, Transport oder Installation. Beim POLO-KAL XS System ist bis zu einer Höhe von 10 Metern keine üblich vorgesehene Dehnungsreserve in der Muffe erforderlich. Das Polypropylen-System POLO-KAL XS ist kompatibel für die Verbindung mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern.
