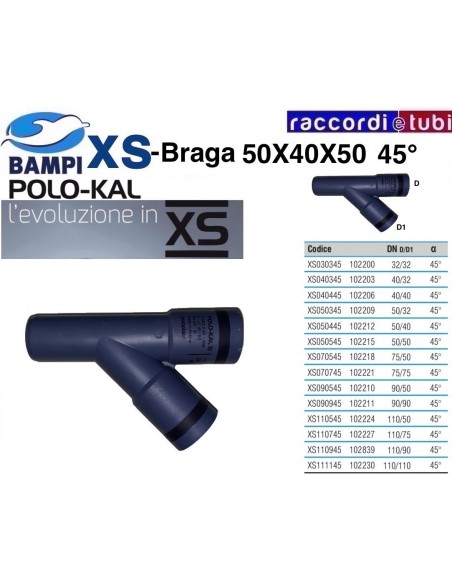

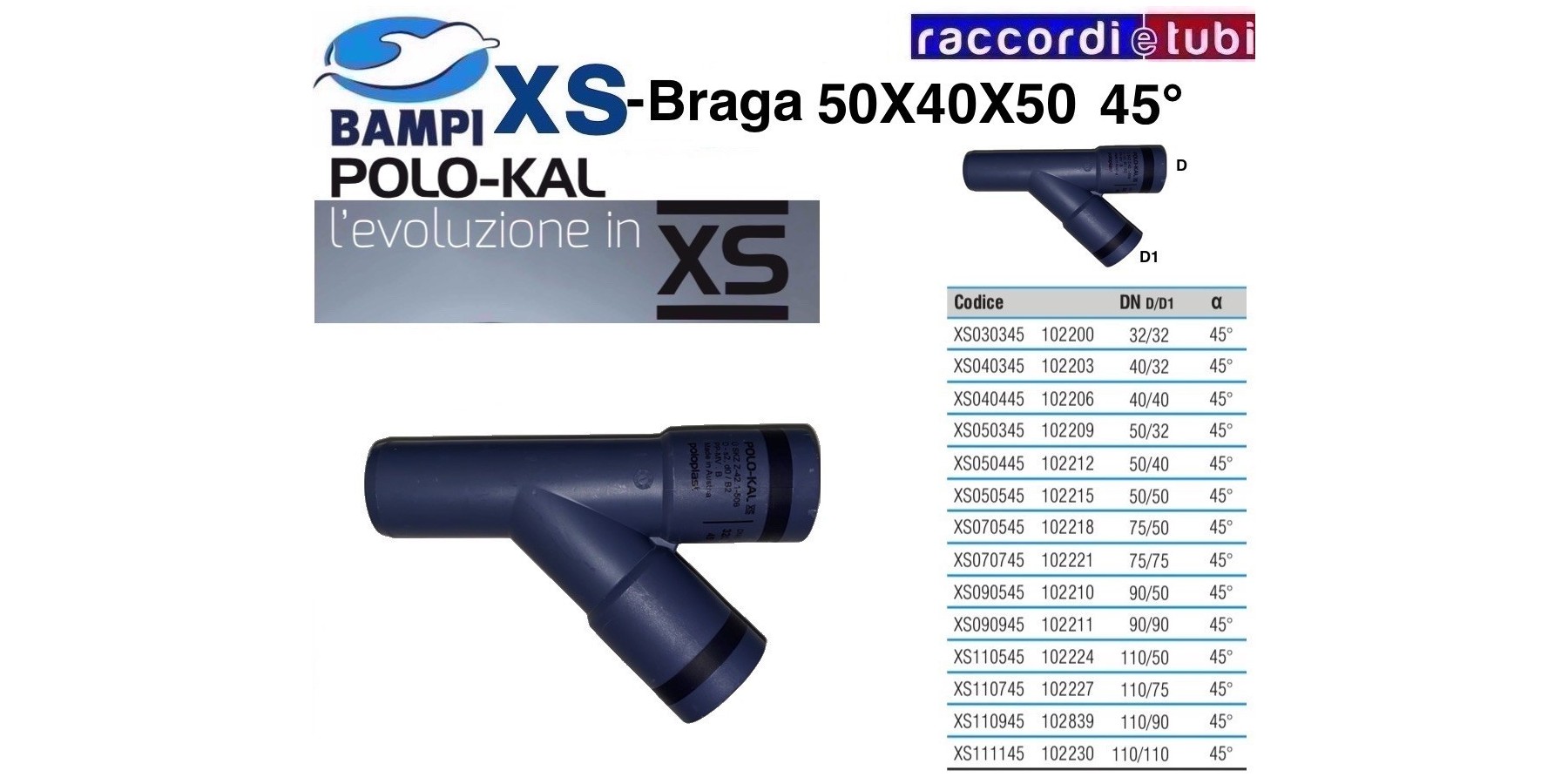

BRAGA XS 102212 DN 50-40-45'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Ableitungssystem aus blauem Polypropylen (PP) RAL 5014, dreischichtig coextrudiert, mit „FunTEC“-Verbindung. Dies ist eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtungsdichtung direkt in die Muffe einzuspritzen. Dies bringt zahlreiche Vorteile:

• Einsteckverbindung ohne Verwendung von Schmiermitteln
• Einsteckverbindung ohne Notwendigkeit, das geschnittene Rohr anzufasen
• Reduzierung des Platzbedarfs der Muffe
• Reduzierung der Installationszeit eines Entwässerungsnetzes um mindestens 50%

Verfügbar ist eine Durchmesserspanne von 32 bis 110 mm, die dem System hervorragende akustische Isolierung, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit gegenüber in Haushalts- und Industrieabwässern gelösten Stoffen verleiht. Das System besteht aus mineralverstärkten (MV) Rohren und Fittings.

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden, in denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke sowie öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Pflegeheime und Seniorenheime, Hotels, Schulen und Gotteshäuser gelten. Das POLO-KAL XS System ist auch für Lüftungs-, Absaugsysteme, Staubabsaugung und Anlagen mit Druckförderung von Abwässern (Hebeanlagen oder Zerkleinerer wie Sanitrit) geeignet.

Planungsanleitung

Das Wasserauslasssystem POLO-KAL XS kann gemäß der einschlägigen Norm UNI EN 12056-2 dimensioniert werden. Gemäß diesen Vorschriften können für die Entlüftung des Entwässerungssystems Rohrleitungen und Fittings des POLO-KAL XS Systems oder alternativ BAMVENT-Entlüftungsventile verwendet werden. Im Einklang mit dem DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (geltendes italienisches Gesetz) bietet das Wasserauslasssystem POLO-KAL XS hohe Schalldämmwerte, die nach EN 14366 am Fraunhofer-Institut Stuttgart zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die Technologie des POLO-KAL XS-Systems ermöglicht eine Verkürzung der Installationszeit um mindestens 50 % durch das Wegfallen einiger Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht vermessen werden
• Nach dem Rohrschnitt ist kein Anfasen notwendig
• Zum Einstecken des Rohrs ist keine Schmierung erforderlich
• Kein Anfasen und keine Schmierung notwendig

Rohrabfälle verhindern ein korrektes Einführen und können Dichtungen beschädigen oder aus ihrer Sitzposition in der Muffe verdrängen. Beim POLO-KAL XS ist kein Anfasen nach dem Schneiden erforderlich – auch bei unvollkommenen Schnitten – und das Rohr wird ohne Schmiermittel eingesteckt.

Installationsweise

Sehr handliches und schnelles System dank Steckverbindung ohne Schmierung, mit elastomerer Dichtung, die direkt in die Muffe eingesetzt ist (FunTEC-Technologie). Dadurch wird ein Verlust der Dichtung während Lagerung, Transport oder Verlegung ausgeschlossen. Beim POLO-KAL XS System sind bis zu 10 Meter Bauhöhe keine zusätzlichen Dehnungsräume in der Muffe erforderlich. Das PP-System POLO-KAL XS ist mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in Standarddurchmessern kompatibel.
