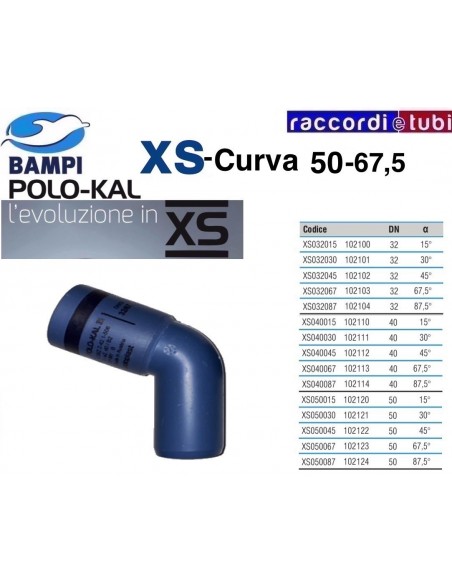

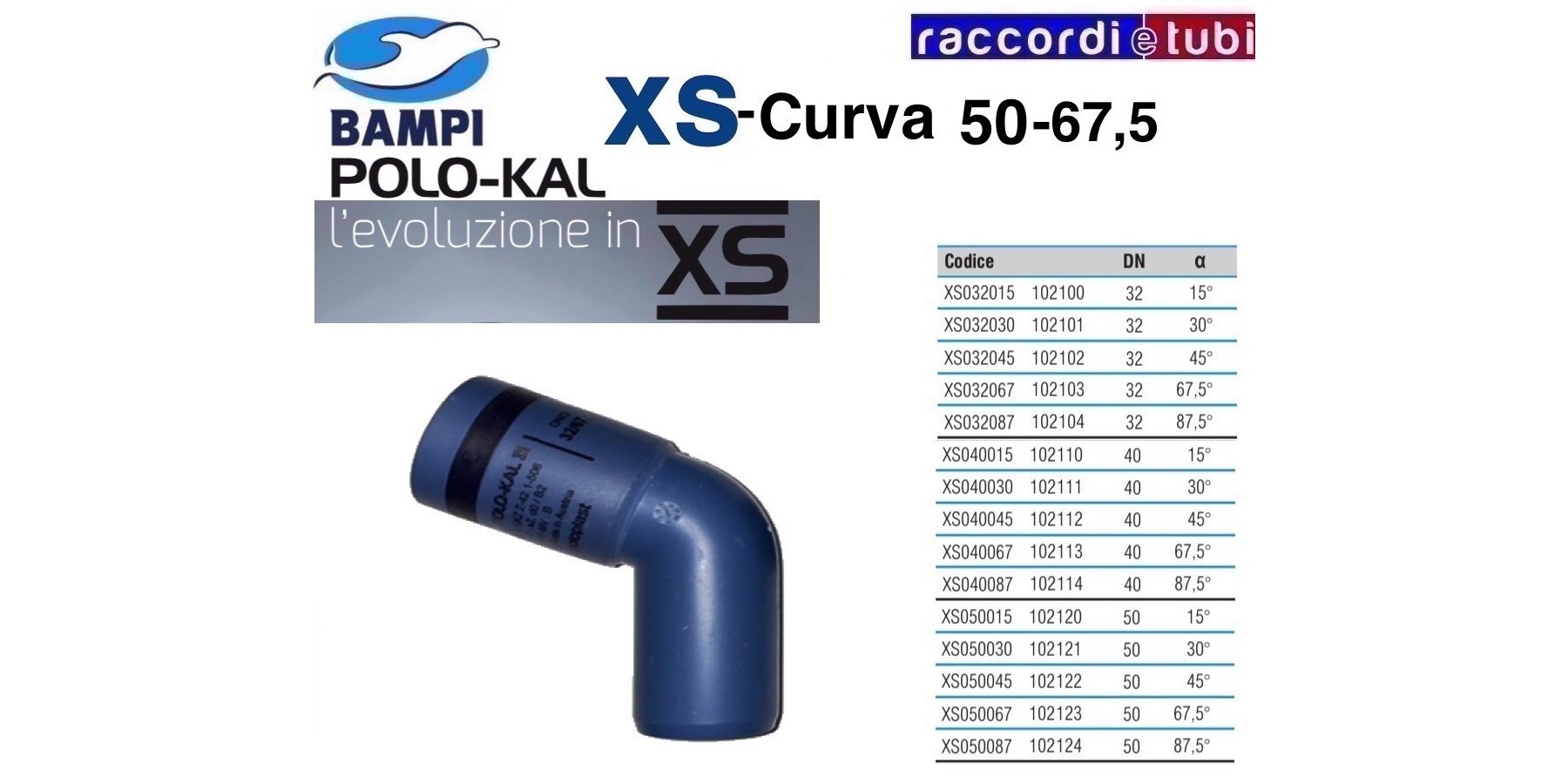

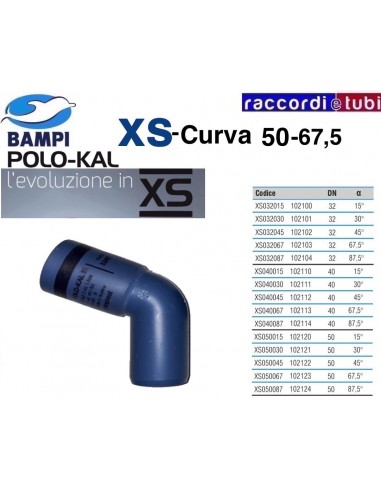

Bogen XS Kupplung 102122 DN 50-67'

POLO-KAL XS

Eine absolute technologische Neuerung für die Installation von Abwasseranlagen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus Polypropylen (PP) in Blau RAL 5014, dreischichtig koextrudiert mit „FunTEC“-Verbindung. Es handelt sich um eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtung direkt in die Muffe einzuspritzen. Dies bietet zahlreiche Vorteile:

• Kupplung ohne den Einsatz von Schmiermitteln
• Kupplung ohne Notwendigkeit das geschnittene Rohr zu entgraten
• Reduzierung des Platzbedarfs der Muffe
• Mindestens 50 % Zeitersparnis bei der Verlegung eines Entwässerungsnetzes

Verfügbar in einem Durchmesserspektrum von 32 bis 110 mm, das dem System hervorragende Eigenschaften in Bezug auf Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Angriffe aus häuslichen und industriellen Abwässern verleiht. Das System besteht aus Rohren und Formstücken mit mineralischen Verstärkungsfüllstoffen (MV).

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz in Wohn-, Industrie- und Gewerbegebieten sowie öffentlichen und Beherbergungseinrichtungen wie Krankenhäusern, Pflegeeinrichtungen, Hotels, Schulen und Gotteshäusern. Das POLO-KAL XS System eignet sich auch für die Herstellung von Lüftungs-, Absaug- und Staubförderanlagen sowie für druckbeaufschlagte Abwassersysteme (Hebeanlagen oder Zerkleinerer vom Typ Sanitrit).

Planungsanleitung

Das POLO-KAL XS Wasserauslass-System kann gemäß der geltenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT Belüftungsventile eingesetzt werden. In Übereinstimmung mit dem DPCM vom 5.12.1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (geltendes Gesetz in Italien) bietet das POLO-KAL XS Wasserauslass-System hohe Schallschutzleistungen, die gemäß EN 14366 am Fraunhofer Institut Stuttgart zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die beim POLO-KAL XS System angewandte Technologie ermöglicht eine Verkürzung der Installationszeit um mindestens 50 %, da einige Arbeitsschritte entfallen:

• Das Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Schneiden muss nicht entgratet werden
• Für das Einstecken des Rohrs ist kein Schmiermittel erforderlich
• Keine Entgratung und keine Schmierung notwendig

Schneidegrate verhindern eine korrekte Einfügung und können die Dichtung beschädigen oder aus ihrer Position in der Muffe drängen. Mit POLO-KAL XS ist keine Entgratung nach dem Schneiden notwendig – auch wenn der Schnitt uneben ist – und die Verbindung erfolgt ohne jegliche Schmierung.

Montageanleitung

Das System ist äußerst handlich und schnell zu installieren dank der Steckverbindung ohne Schmierung, mit elastomischer Dichtung, die direkt in der Muffe eingesetzt ist (funTEC Technologie). Dies verhindert ein Verlust der Dichtung bei Lagerung, Transport oder Einbau. Mit dem POLO-KAL XS System sind bei einer Säule bis zu 10 Metern keine Dehnungsfugen in der Muffe erforderlich. Das Polypropylen-System POLO-KAL XS ist kompatibel mit Anschlüssen aus anderen Kunststoffen wie PP/PE-HD/PVC in den Standard- Durchmessern.
