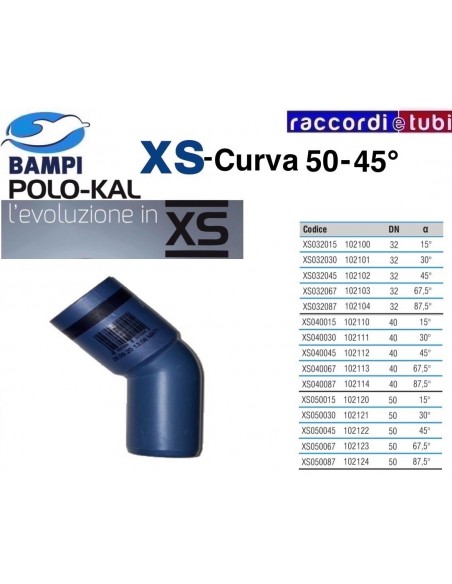

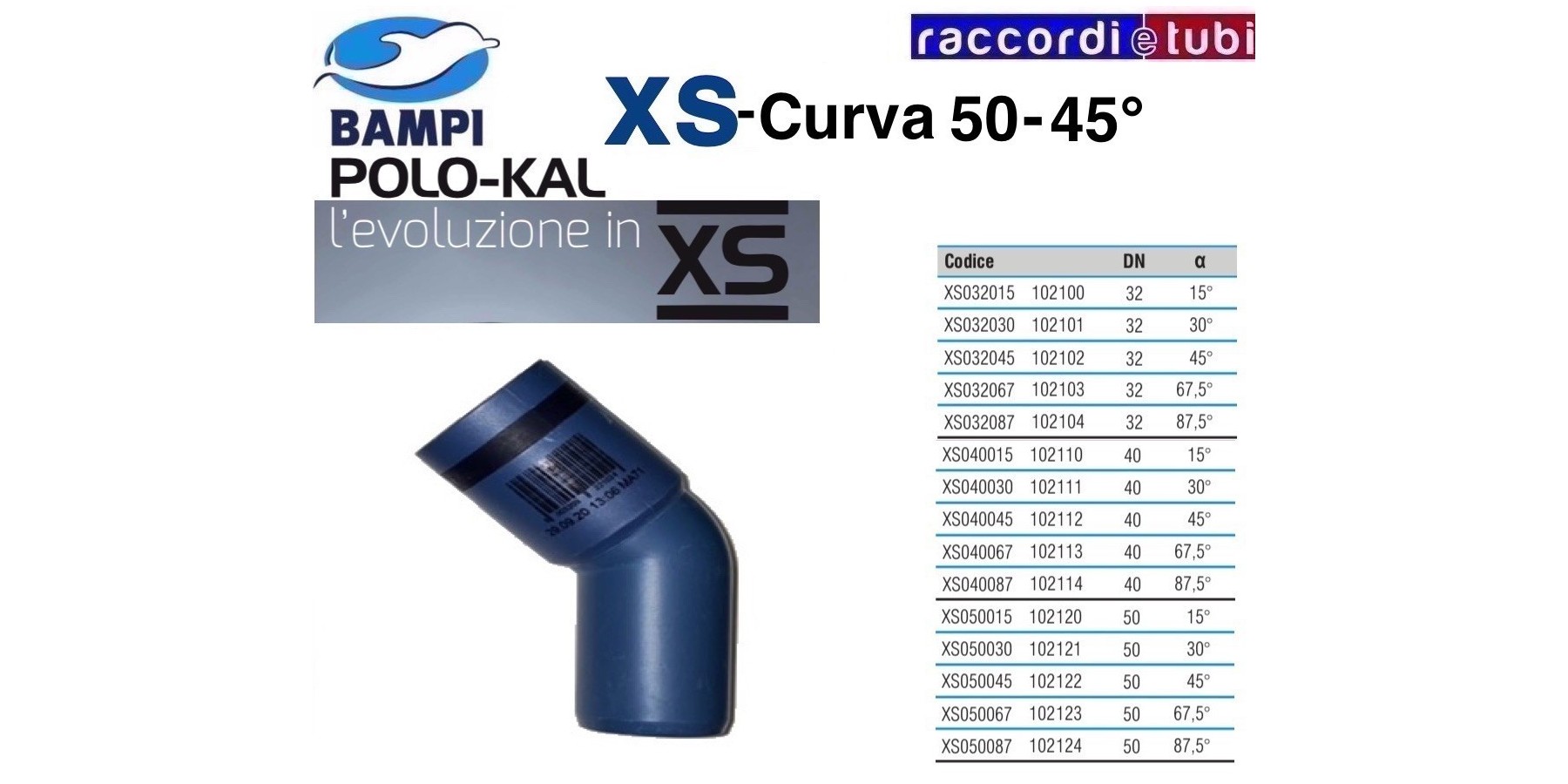

Bogen XS Muffe 102122 DN 50-45°

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Abwassersystem aus Polypropylen (PP) in der Farbe Blau RAL 5014, dreischichtig coextrudiert mit "FunTEC"-Verbindung. Dies ist eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtungsdichtung direkt in der Muffe einzuspritzen. Dies bietet zahlreiche Vorteile:

• Verbindung ohne Verwendung von Schmiermitteln
• Verbindung ohne Notwendigkeit, das geschnittene Rohr zu entgraten
• Reduzierung des Bauraums der Muffe
• Reduzierung der Installationszeit eines Entwässerungsnetzes um mindestens 50%

Es steht eine Auswahl an Durchmessern von 32 bis 110 mm zur Verfügung, die dem System ausgezeichnete Schalldämmung, Schlagfestigkeit, Korrosions-, Abrieb- und Chemikalienbeständigkeit gegenüber häuslichen und industriellen Abwässern verleihen, bestehend aus Rohren und Formstücken, verstärkt mit mineralischen Füllstoffen (MV).

Anwendungsbereich

System für die Abwasserentsorgung gemäß EN 1451-1 Klasse BD (innen und außen am Gebäude) geeignet für Anlagen in Gebäuden, bei denen Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbezwecke, öffentliche und soziale Einrichtungen wie Krankenhäuser, Pflegeheime und Seniorenwohnheime, Hotels, Schulen und Religionsstätten erforderlich sind. Das POLO-KAL XS-System ist auch geeignet für die Herstellung von Lüftungs-, Absaugungs- und Staubabsauganlagen sowie für Anlagen mit Druckförderung von Abwasser (Nachdruckpumpen oder Zerkleinerer vom Typ Sanitrit).

Planungsanleitung

Das Wasserauslasssystem POLO-KAL XS kann gemäß der geltenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Nach diesen Vorgaben können für die Belüftung des Entwässerungssystems Rohre und Formstücke des POLO-KAL XS-Systems oder alternativ BAMVENT-Belüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 über die passiven Schallschutzanforderungen innerhalb von Gebäuden (in Italien geltendes Gesetz) bietet das Wasserauslasssystem POLO-KAL XS hervorragende Schalldämmleistungen, zertifiziert nach EN 14366 durch das Fraunhofer-Institut Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die für das POLO-KAL XS-System angewandte Technologie ermöglicht eine Reduktion der Installationszeit um mindestens 50 %, durch Wegfall einiger Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Schneiden muss das Rohr nicht entgratet werden
• Zum Einstecken des Rohres ist kein Schmieren erforderlich
• Weder Entgraten noch Schmieren notwendig

Die Schnittreste ermöglichen kein korrektes Einführen und können die Dichtung beschädigen oder aus ihrem Sitz in der Muffe verdrängen. Mit POLO-KAL XS ist kein Entgraten nach dem Schneiden nötig – auch wenn unregelmäßig – und das Einstecken erfolgt ohne Schmiermittel.

Installationsweise

Sehr handliches und schnelles System dank Steckverbindung ohne Schmiermittelbedarf mit elastomerer Dichtung direkt in der Muffe (FunTEC-Technologie). Dies verhindert jeglichen Verlust der Dichtung beim Lagern, Transportieren oder Verlegen der Teile. Beim POLO-KAL XS-System sind bei einer Säule bis zu 10 Meter keine üblichen Ausdehnungsfugen in der Muffe erforderlich. Das Polypropylensystem POLO-KAL XS ist kompatibel zur Verbindung mit anderen Kunststoffen in PP/PE-HD/PVC in Standarddurchmessern.
