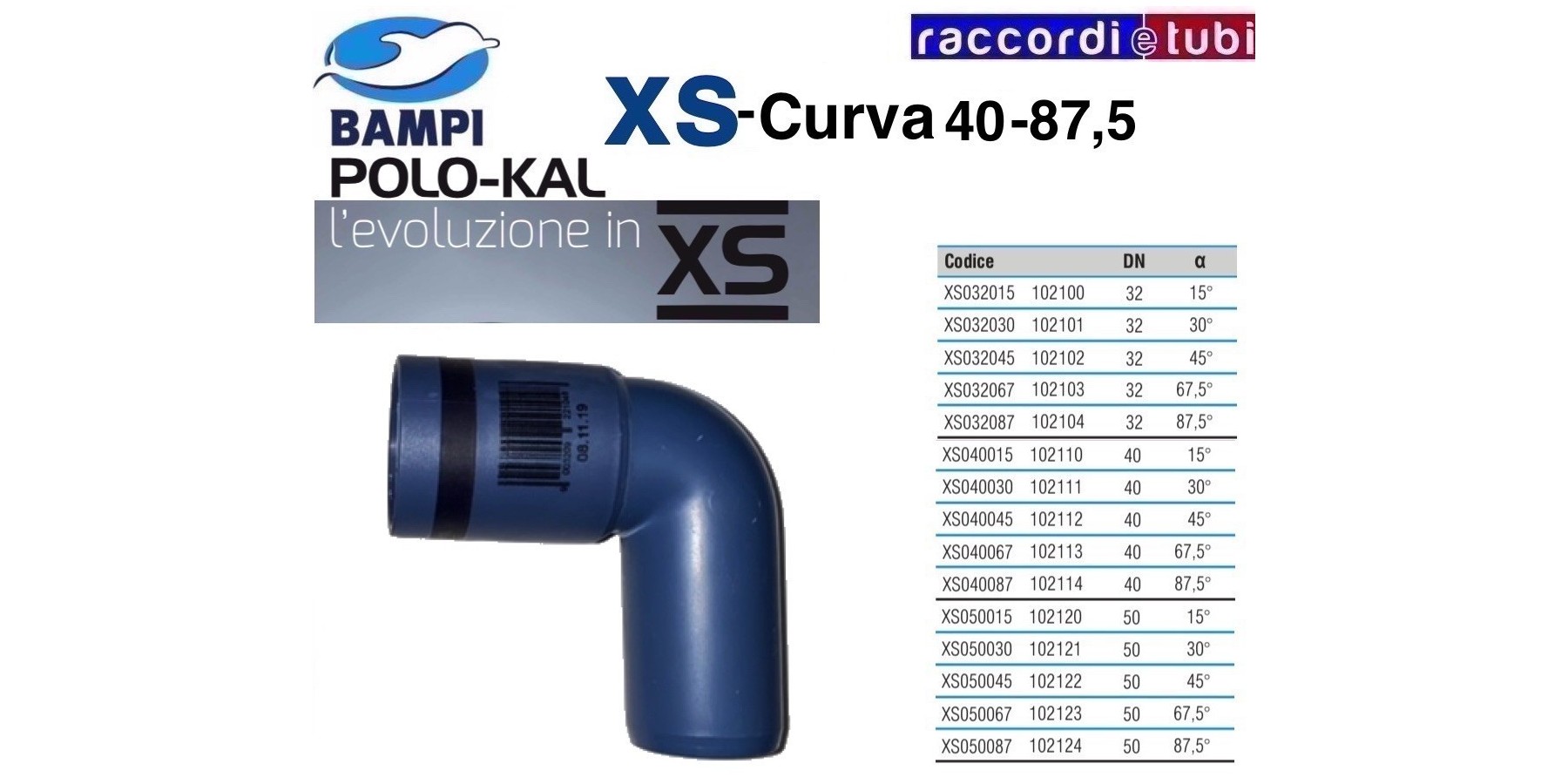

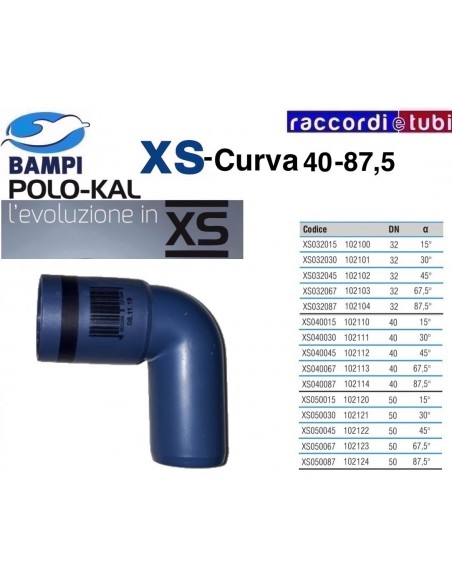

Bogen XS Muffe 102114 DN 40-87'

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungsanlagen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus Polypropylen (PP) in RAL 5014 Blau, dreischichtig koextrudiert mit „FunTEC“-Verbindung. Es handelt sich um eine exklusive Produktionstechnologie, die es ermöglicht, die Dichtlippe direkt in der Muffe einzuspritzen. Dies bringt zahlreiche Vorteile:

• Einstecken ohne Einsatz von Schmiermitteln
• Einstecken ohne Notwendigkeit, das geschnittene Rohr anzufasen
• Reduzierung des Platzbedarfs der Muffe
• Reduzierung der Montagezeit eines Entwässerungsnetzes um mindestens 50 %

Verfügbar ist eine Dimensionierung von 32 bis 110 mm, die dem System hervorragende Eigenschaften in Schalldämmung, Schlagfestigkeit, Korrosions- und Abriebfestigkeit sowie Widerstand gegen chemische Angriffen durch in häuslichen und industriellen Abwässern gelöste Substanzen verleiht. Die Rohre und Formstücke sind mineralverstärkt (MV).

Anwendungsbereich

Entwässerungssystem nach EN 1451-1 Klasse BD (innen und außen am Gebäude), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz, für Wohn-, Industrie- und Gewerbebauten sowie öffentliche und beherbergende Einrichtungen wie Krankenhäuser, Pflegeheime, Seniorenresidenzen, Hotels, Schulen, Gotteshäuser. Das POLO-KAL XS-System ist auch zur Herstellung von Lüftungs-, Absaug-, Staubabscheide- und Druckförderanlagen (nachgeschaltete Pumpen oder Zerkleinerer wie Sanitrit) geeignet.

Planungshinweise

Das Entwässerungssystem POLO-KAL XS kann nach der geltenden Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können die Rohre und Formstücke von POLO-KAL XS oder alternativ BAMVENT-Lüftungsventile verwendet werden. Gemäß DPCM 5/12/1997 zu den passiven Schallschutzanforderungen in Gebäuden (gültiges italienisches Gesetz) bietet das Wassersystem POLO-KAL XS hohe schallisolierende Leistungen, zertifiziert nach EN 14366 durch das Fraunhofer-Institut in Stuttgart.

Einzigartige Vorteile für sichere Installationen

Die am POLO-KAL XS-System angewandte Technologie ermöglicht eine Verkürzung der Installationszeiten um mindestens 50 %, dank Wegfall bestimmter Arbeitsschritte:

• Rohr muss vor dem Schneiden nicht gemessen werden
• Nach dem Schneiden muss das Rohr nicht angerundet werden
• Für das Einstecken des Rohrs ist keine Schmierung erforderlich
• Keine Anfasung und keine Schmierung

Die Schneidreste verhindern ein korrektes Einführen und können Dichtungsringe beschädigen oder aus ihrer Halterung in der Muffe herausdrücken. Mit POLO-KAL XS ist keine Anfasung nach dem Schneiden erforderlich – auch bei unregelmäßigem Schnitt – und das Einstecken gelingt ohne Schmiermittel.

Montagehinweise

Äußerst handliches und schnelles System dank Steckverbindung ohne Schmierung mit elastomerer Dichtung, die direkt in der Muffe integriert ist (FunTEC-Technologie). Dadurch wird ein Verlust der Dichtung während Lagerung, Transport oder Montage ausgeschlossen. Beim POLO-KAL XS-System ist bis zu einer Installationshöhe von 10 Metern kein zusätzlicher Platz in der Muffe für die Ausdehnung erforderlich. Das Polypropylensystem POLO-KAL XS ist kompatibel mit anderen Kunststoffmaterialien in PP/PE-HD/PVC in gängigen Durchmessern.
