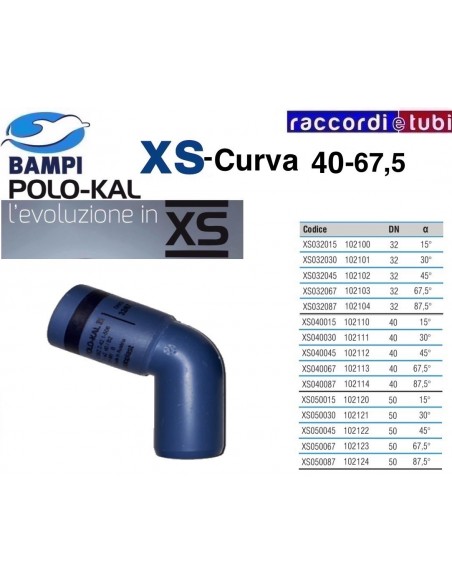

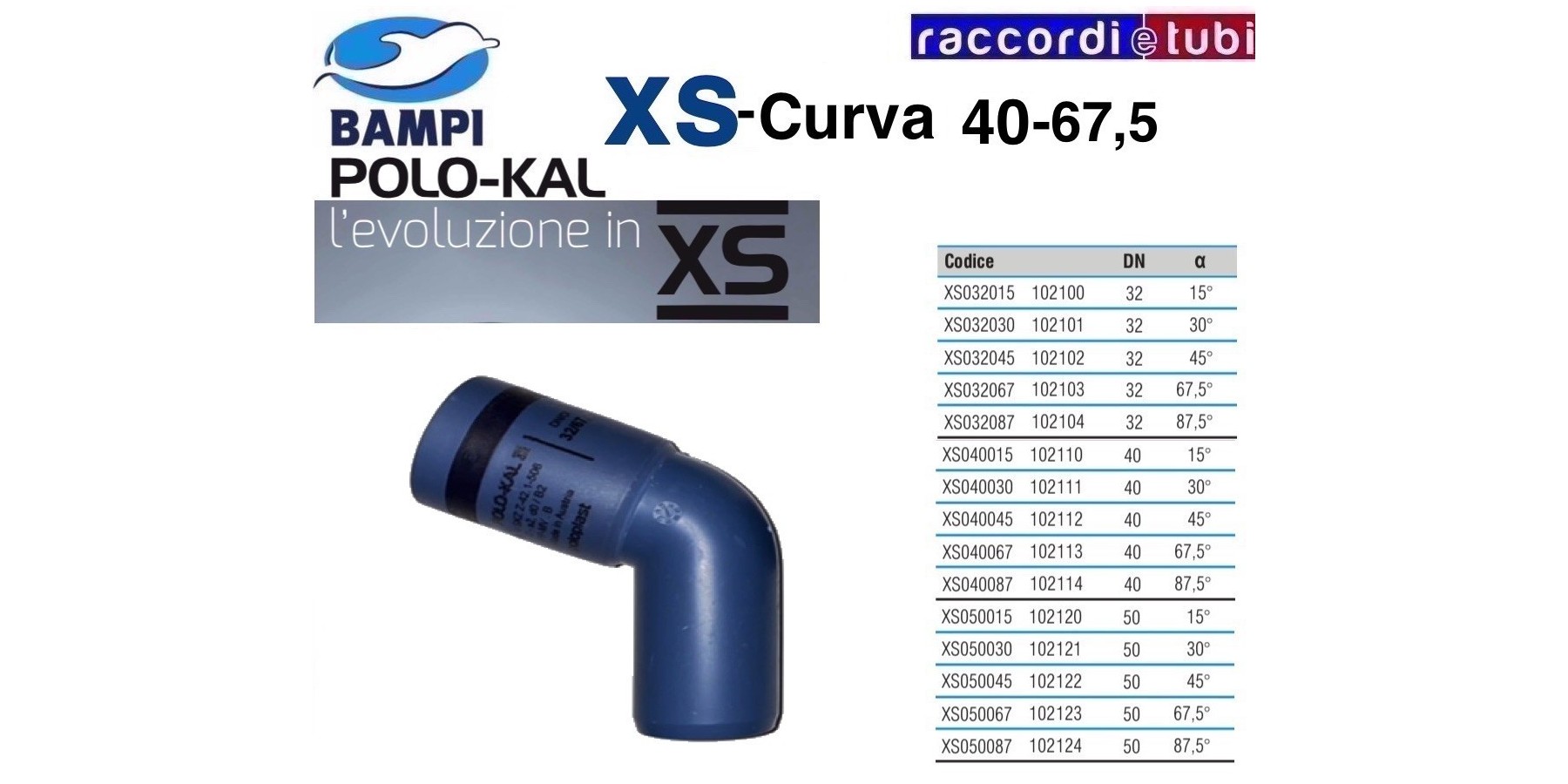

Bogen XS Muffe 102113 DN 40-67

POLO-KAL XS

Eine absolute technologische Neuheit für die Installation von Entwässerungssystemen! POLO-KAL XS ist das erste schallgedämmte Entwässerungssystem aus blauem, dreischichtig coextrudiertem Polypropylen (PP) nach RAL 5014 mit FunTEC Steckverbindung. Es handelt sich um eine exklusive Fertigungstechnologie, die es ermöglicht, die Dichtlippe direkt in die Muffe zu spritzen. Dies bietet zahlreiche Vorteile:

• Steckverbindung ohne Einsatz von Schmiermitteln
• Steckverbindung ohne die Notwendigkeit, das zugeschnittene Rohr anzufasen
• Reduzierter Platzbedarf der Muffe
• Mindestens 50 % geringere Montagezeiten bei der Verlegung eines Entwässerungsnetzes

Verfügbar ist ein Durchmesserspektrum von 32 bis 110 mm, das dem System hervorragende schallisolierende Eigenschaften sowie Beständigkeit gegen Stöße, Korrosion, Abrieb und chemische Angriffe durch in häuslichem und industriellem Abwasser gelöste Stoffe verleiht. Die Rohre und Formstücke sind mit mineralischen Füllstoffen verstärkt (MV).

Anwendungsbereich

Entwässerungssystem gemäß EN 1451-1 Klasse BD (Innen- und Außenbereiche von Gebäuden), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbebau, öffentliche und Beherbergungseinrichtungen wie Krankenhäuser, Pflegeheime, Alten- und Pflegewohnheime, Hotels, Schulen, Kultstätten. Das System POLO-KAL XS ist ebenfalls für die Herstellung von Lüftungs-, Absaugungs- und Staubabscheidungsanlagen sowie für druckbeaufschlagte Abwasseranlagen (Nachdruckpumpen oder Zerkleinerer vom Typ Sanitrit) geeignet.

Planungshinweise

Das wasserführende Entwässerungssystem POLO-KAL XS kann gemäß der Planungsnorm UNI EN 12056-2 dimensioniert werden. Für die Belüftung des Entwässerungssystems können Rohre und Formstücke des POLO-KAL XS Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem italienischen DPCM 5/12/1997 zu passiven Schallschutzanforderungen in Gebäuden bietet das POLO-KAL XS Entwässerungssystem hohe Schalldämmleistungen, die gemäß EN 14366 am Fraunhofer-Institut in Stuttgart zertifiziert sind.

Einzigartige Vorteile für sichere Installationen

Die auf das POLO-KAL XS System angewandte Technologie ermöglicht eine Verkürzung der Installationszeiten um mindestens 50 % dank dem Wegfall einiger Arbeitsschritte:

• Das Rohr muss vor dem Schneiden nicht vermessen werden
• Nach dem Schneiden wird kein Anfasen des Rohres benötigt
• Für das Einstecken des Rohres ist keine Schmierung erforderlich
• Keine Anfasung und keine Schmierung notwendig

Beim Schneiden verbliebene Grate verhindern ein richtiges Einsetzen und können Dichtungen beschädigen oder deren Sitz in der Muffe beeinträchtigen. Mit POLO-KAL XS ist kein Anfasen nach dem Schneiden erforderlich – selbst bei ungenauem Schnitt – und das Einstecken erfolgt ohne Schmiermittel.

Montagehinweise

Ein äußerst handliches und schnelles System dank der Steckverbindung ohne Schmierung mit elastomerer Dichtung, die direkt in die Muffe integriert ist (FunTEC Technologie). Dies verhindert jeglichen Verlust der Dichtung während Lagerung, Transport oder Verlegung. Mit dem POLO-KAL XS System ist bis zu einer 10 Meter hohen Säule kein üblicher Freiraum in der Muffe für die Ausdehnung erforderlich. Das Polypropylensystem POLO-KAL XS ist mit anderen Kunststoffmaterialien wie PP/PE-HD/PVC in den Standarddurchmessern kompatibel.
