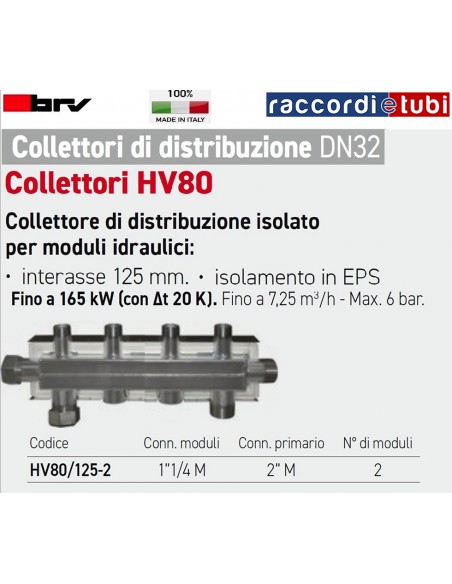

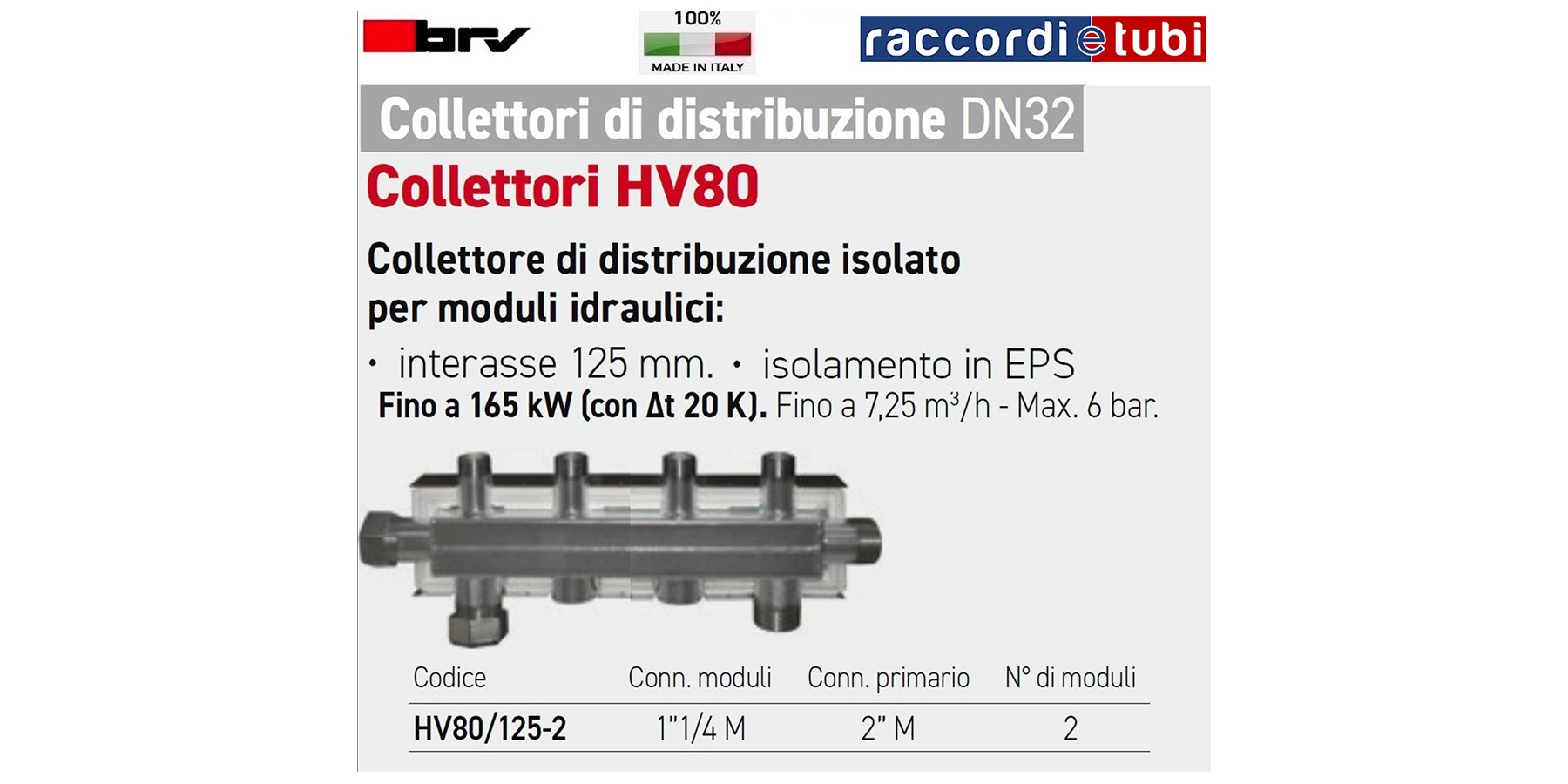

Sammelstück BRV DN32 für 2 Module HV80/125-2

HV80 Verteiler

Isolierter Verteiler für hydraulische Module:

• EPS-Isolierung;

• Achsabstand 125 mm.

Bis 165 kW (bei !t 20 K). Bis 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißendem und verzinktem Rohr. Das Produktsortiment ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Thermische Isolierung aus EPP. Hydraulischer Prüfdruck 12 bar. Anschlussachsmaß ModvlvS: 90 mm.

DN25 und DN32: Thermische Isolierung aus EPS nach DIN 4102-B2 (DN25: Stärke 25 mm; DN32: Stärke 35 mm) und Schutzbox aus verzinktem Blech (DN25: Stärke 0,55 mm; DN32: Stärke 0,8 mm). Hydraulischer Prüfdruck 12 bar.
Anschlussachsmaß ModvlvS: 125 mm.

Das DN20-Verteilersortiment sieht die Verwendung der Gruppen ModvlvS DN20 3/4” vor.
Das DN25-Verteilersortiment ist für die Kombination mit ModvlvS-Gruppen von 1” vorgesehen, während das DN32-Sortiment für Module von 1"1/4 bestimmt ist. Mit speziellen Adaptern ist es außerdem möglich, 1”-Gruppen auf DN32-Verteiler und umgekehrt zu montieren, wenn eine Anlagenoptimierung erforderlich ist.
