THERMOSTATISCHER MISCHER WATTS 1" 97560

Beschreibung

Die thermostatischen Mischventile der Serie MMV-S werden in Solaranlagen zur Warmwasserbereitung verwendet. Die Wassertemperatur im Speichertank kann je nach Jahreszeit, Sonneneinstrahlung und Notwendigkeit, das Medium für längere Zeit bei hohen Temperaturen verfügbar zu haben, erheblich variieren. Besonders im Sommer oder bei geringen Entnahmen kann die Temperatur des gespeicherten Wassers bis zu 95°C erreichen, bevor das Sicherheitsventil eingreift. Bei diesen Temperaturen kann das heiße Wasser nicht für sanitäre Zwecke verwendet werden. Daher ist der Einsatz des Mischventils erforderlich, um die maximal ausgehende Temperatur des Warmwassers für die verschiedenen Verbraucher zu reduzieren.

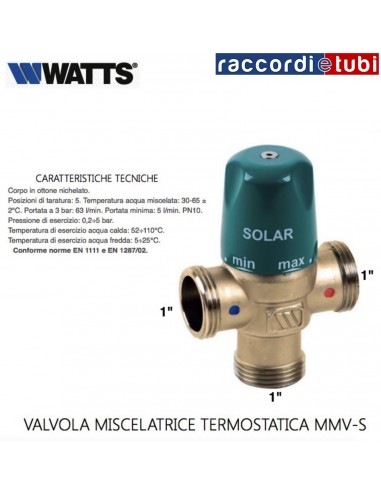

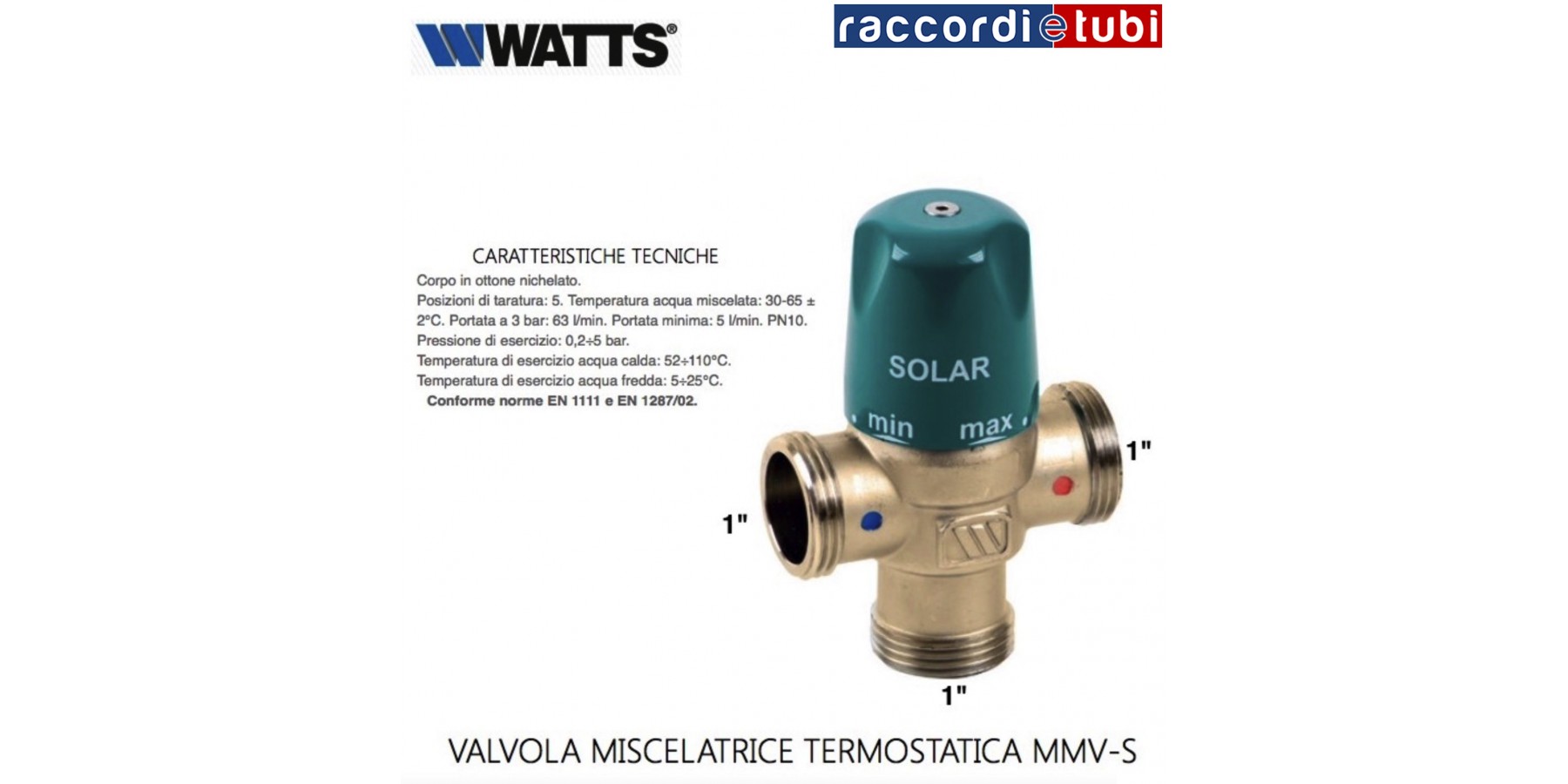

MMV-S

Thermostatisches Mischventil für Solaranlagen.

Gehäuse aus vernickeltem Messing. PN10. Dank der 5 Einstellpositionen ermöglicht das Ventil eine genaue Mischung des Wassers aus dem Solarspeicher (±2°C). Betriebsdruck: 0,2÷5 bar. Betriebstemperatur Warmwasser: 52÷110°C. Betriebstemperatur Kaltwasser: 5÷25°C. Einstellbereich: 30÷65°C. Durchfluss bei 3 bar: 63 l/min. Mindestdurchfluss: 5 l/min.

Installation

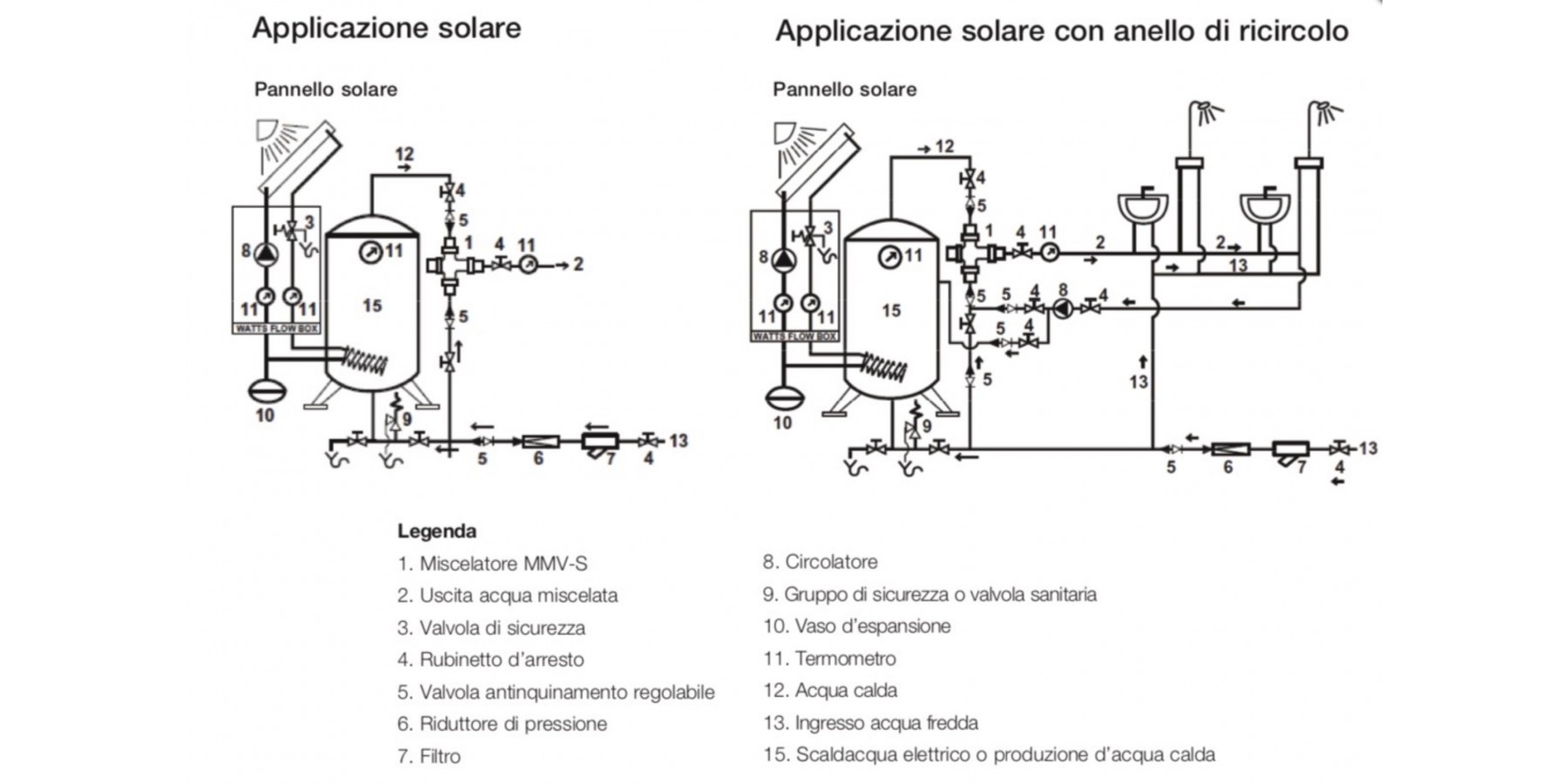

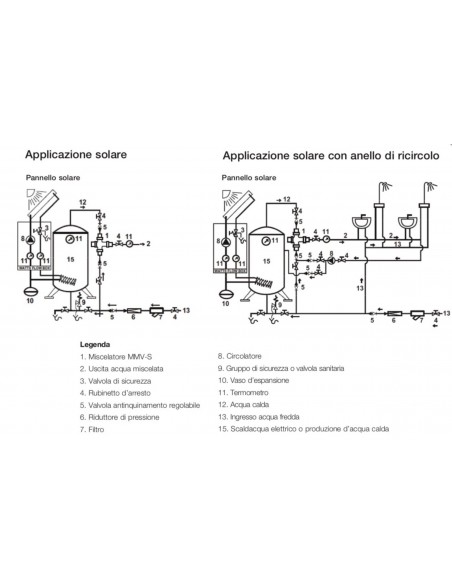

Die thermostatischen Mischventile der Serie MMV-S sind gemäß dem nachstehenden Schema zu installieren. Diese Ventile können sowohl waagerecht als auch senkrecht eingebaut werden. Der Mischer wird mit einer voreingestellten Temperatur von 50°C geliefert. Die Besonderheiten jeder Installation erfordern jedoch eine Anpassung vor Ort. Um die Auslasstemperatur auf den gewünschten Wert einzustellen, müssen die Kaltwasser- und Warmwasserzufuhrventile sowie die Entnahmestellen vollständig geöffnet sein. Zur Einstellung der Zulauftemperatur lösen Sie die Sicherungsschraube am oberen Teil der Kappe, heben die Kappe leicht an und drehen sie zur Temperaturregelung. Nach Erreichen der gewünschten Temperatur die Kappe wieder absenken und mit der Schraube fixieren. Temperaturen und Drücke sollten vor Inbetriebnahme stabilisiert und geprüft werden (lassen Sie das gemischte Wasser 1 Minute lang fließen, bevor die Endregelung erfolgt).
