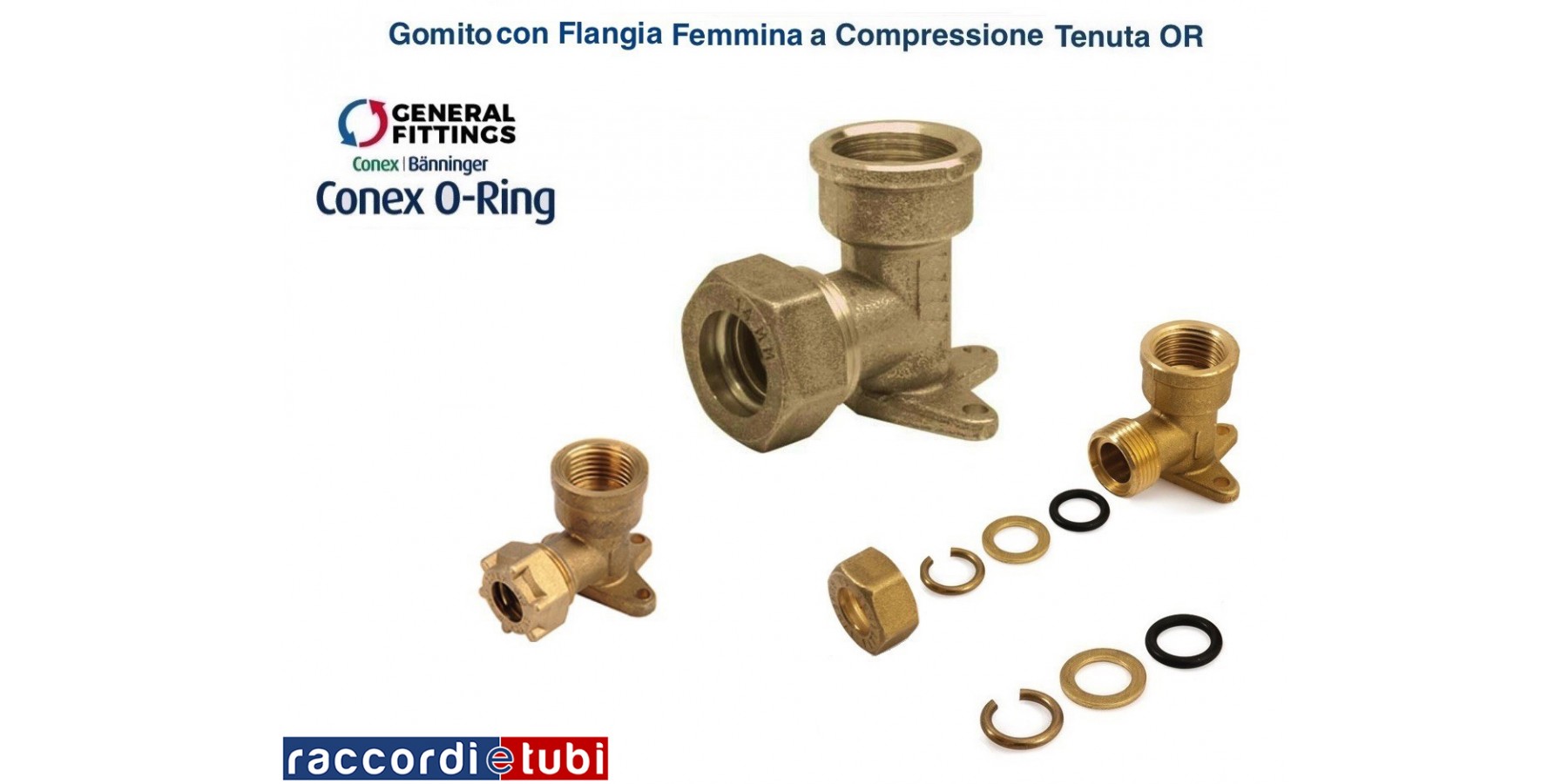

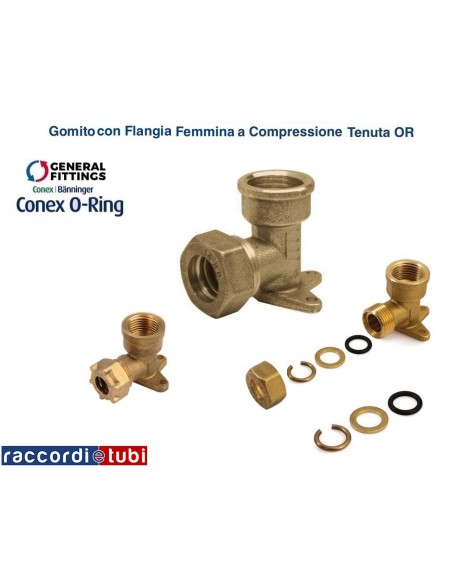

MESSINGWINKEL MIT OR-FLANSCH 1/2X10

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Schmutz, Anstrich sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) verpflichtend, um den tatsächlichen Kreisquerschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das leichte Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM gemäß EN 681-1) installiert werden.
