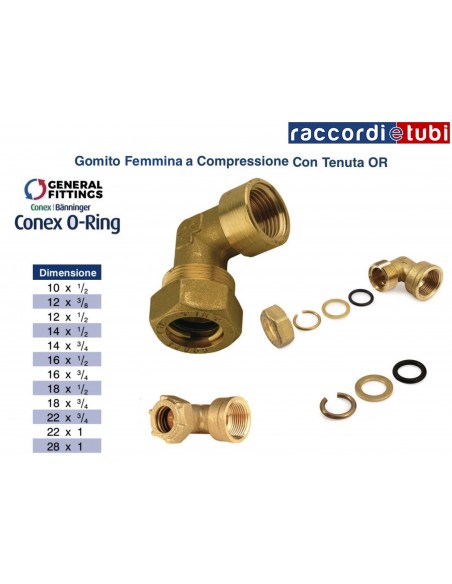

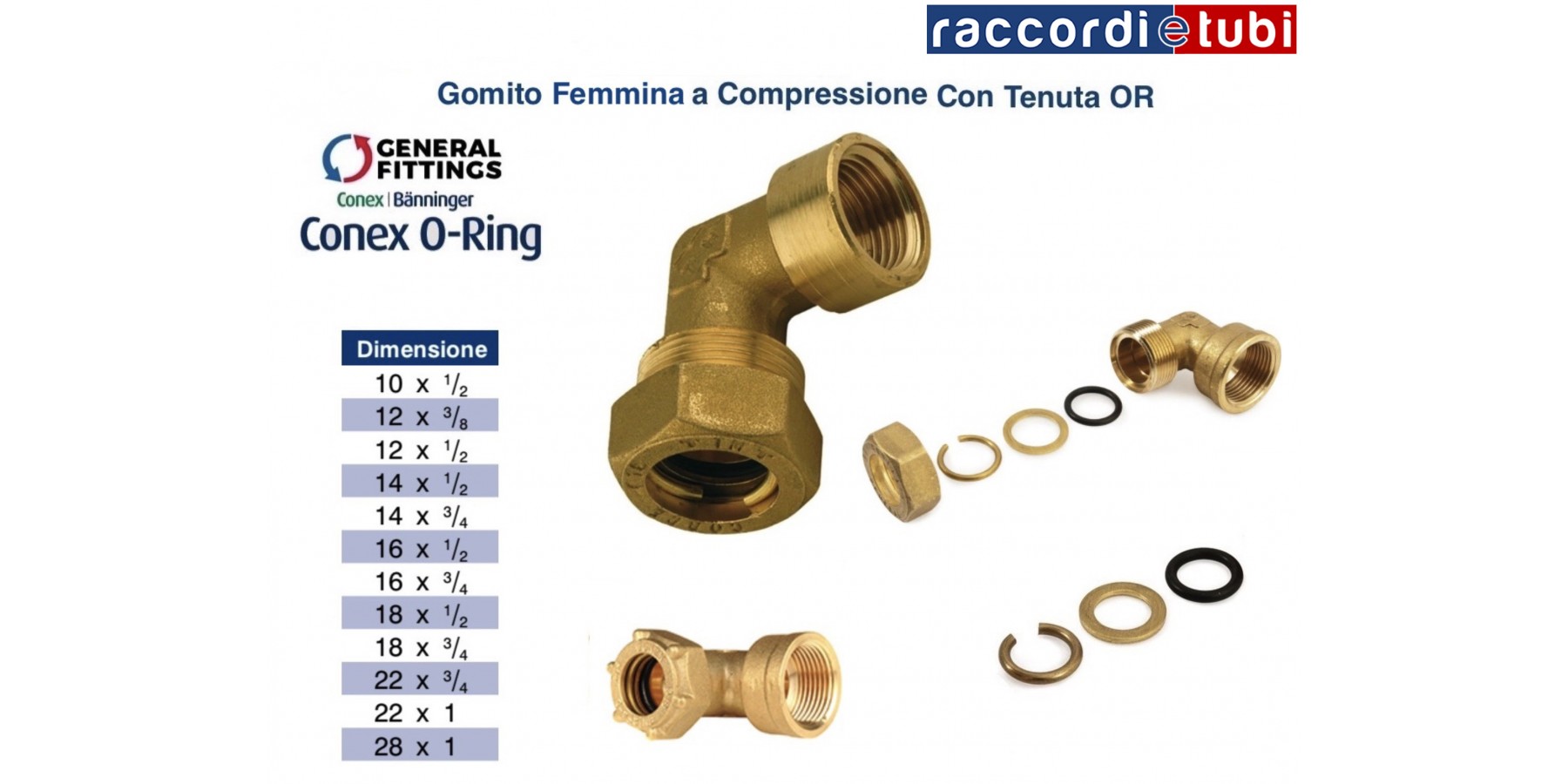

Messingwinkel mit Innen-O-Ring Durchmesser 1"x22

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Ritzern, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) verpflichtend, um den effektiven kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, bestätigt durch das leichte Gleiten der mitgelieferten Flachscheibe.

Für die Herstellung von Sanitäranlagen mit Trinkwasser (warm und/oder kalt) bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder von Heiz- und/oder Kühlsystemen bei einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.
