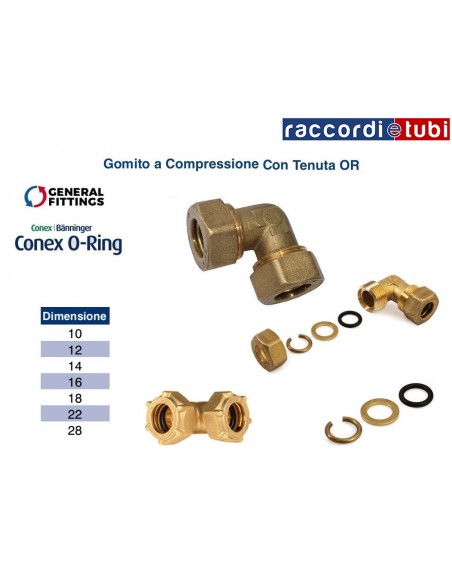

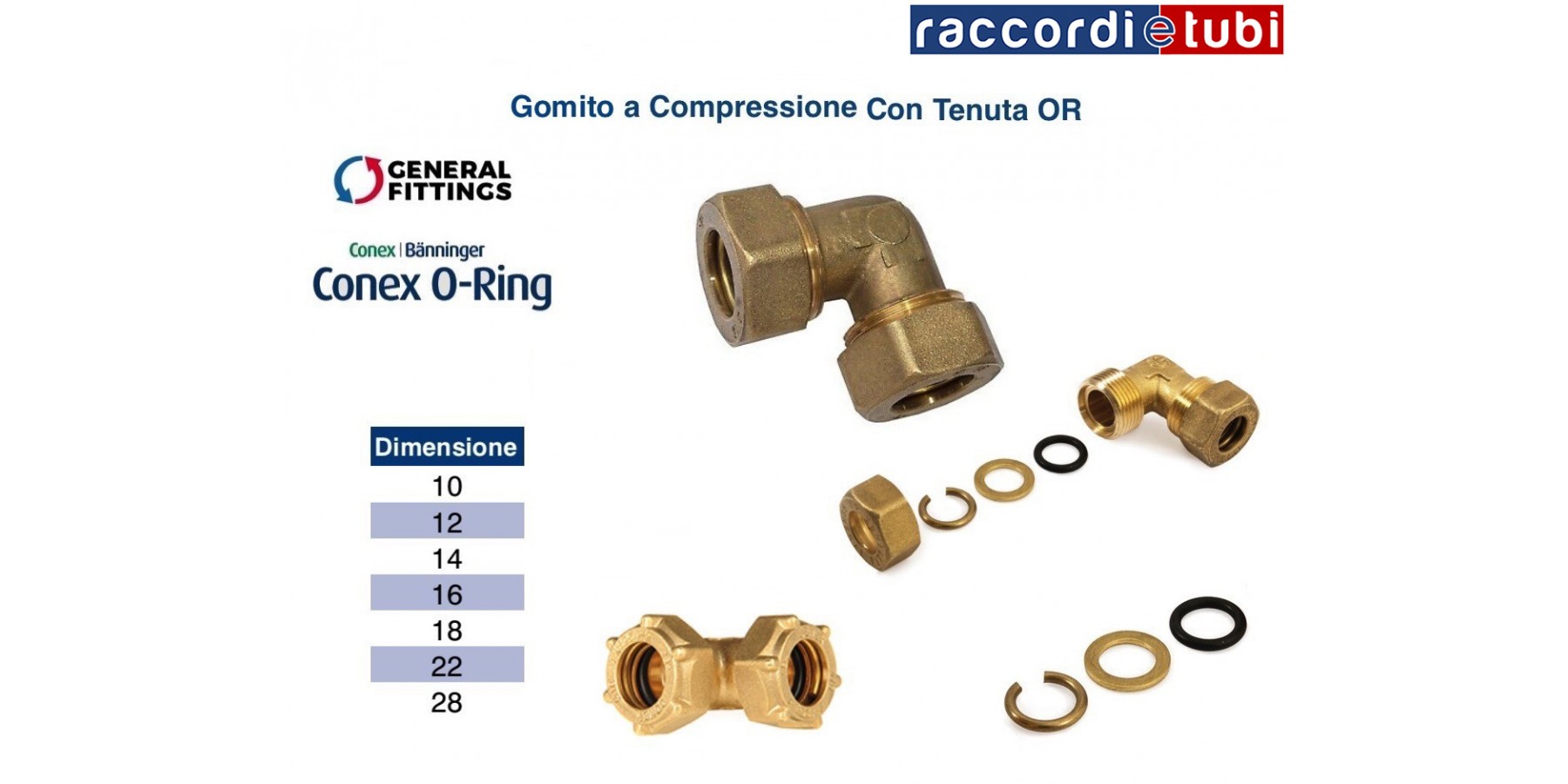

MESSINGWINKEL MIT O-RING DURCHMESSER 22

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist grundlegend für die Dichtheitssicherheit: Die Oberfläche des Rohrs, die mit dem O-Ring Kontakt hat, muss frei von Kratzern, Kerben, Schmutz, Farbe sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei Kombination mit weichgeglühtem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) verpflichtend, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, bestätigt durch das mühelose Gleiten der mitgelieferten Flachscheibe.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Gebrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei maximal 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei maximal 110 °C muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer nach EN 681-1) installiert werden.
