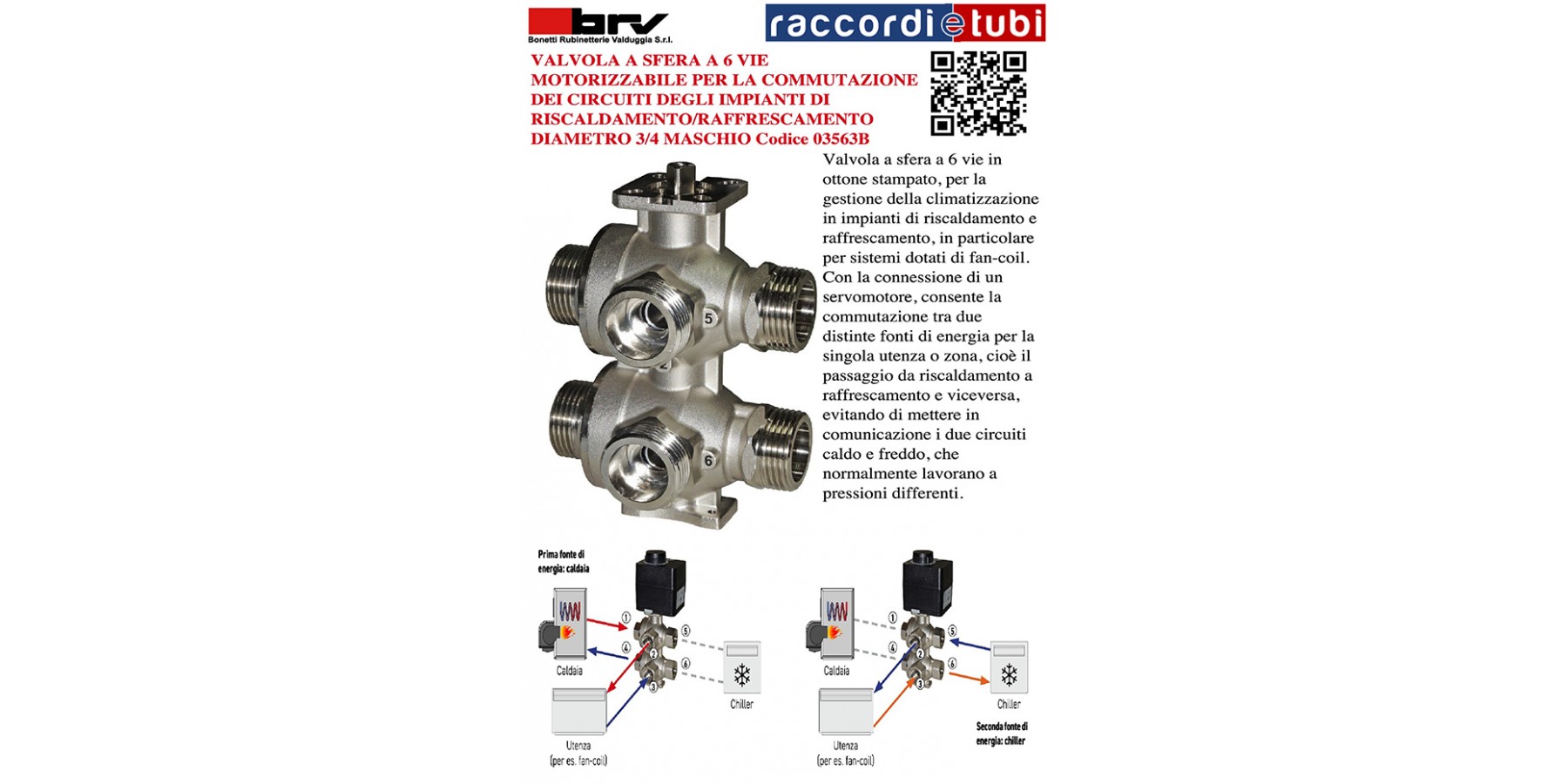

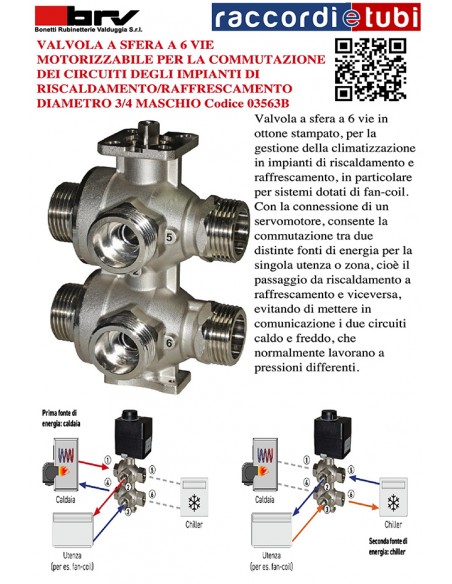

6-Wege-Kugelhahn 3/4 M 03563B

6-Wege-Kugelhahn mit Antrieb zur Umschaltung der Kreisläufe von Heiz-/Kühlanlagen

6-Wege-Kugelhahn aus Messingdruckguss zur Steuerung der Klimatisierung in Heiz- und Kühlanlagen, insbesondere für Systeme mit Fan-Coil. Ermöglicht die Umschaltung zwischen zwei verschiedenen Energiequellen für einen einzelnen Verbraucher oder Bereich, also den Wechsel von Heizung auf Kühlung und umgekehrt, ohne die beiden Warm- und Kaltkreisläufe, die unter unterschiedlichen Drücken arbeiten, miteinander zu verbinden.

Antriebsfähig. Ein einziger Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Antriebe notwendig und aufeinander abzustimmen wären. Die speziellen Kugeldichtungen aus PTFE, eingebettet mit O-Ringen aus EPDM, ermöglichen den Antrieb durch Servomotoren mit einem Drehmoment unter 5 Nm.
Der Einsatz eines 6-Wege-Ventils reduziert den Platzbedarf des Systems gegenüber einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders vorteilhaft in Anlagen mit begrenztem Raum, wo die Raumnutzung optimiert werden muss. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und Bauteile sorgen langfristig für eine höhere Systemzuverlässigkeit und geringere Wartungsanforderungen.
Der geringe Abstand zwischen Zu- und Ausgängen erleichtert den direkten Anschluss an Verbraucher wie Fan-Coils.
Die Befestigung des Ventilkörpers an einem Träger ist dank einer entsprechenden Lochflansch möglich.
