FILTER DURCHMESSER 1" VERTIKALE INSTALLATION FC100CP-FF-T-50

FILTER FÜR SCHACHTINSTALLATION

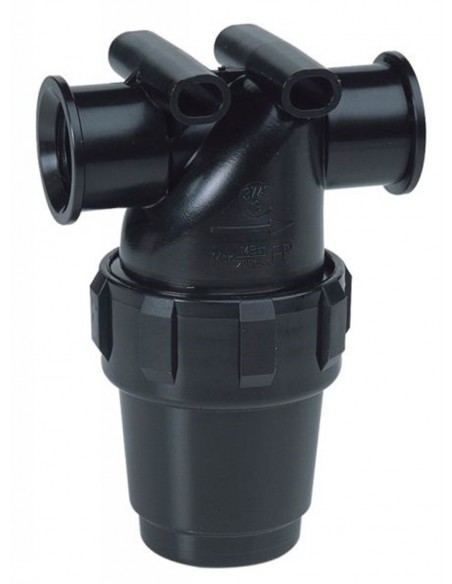

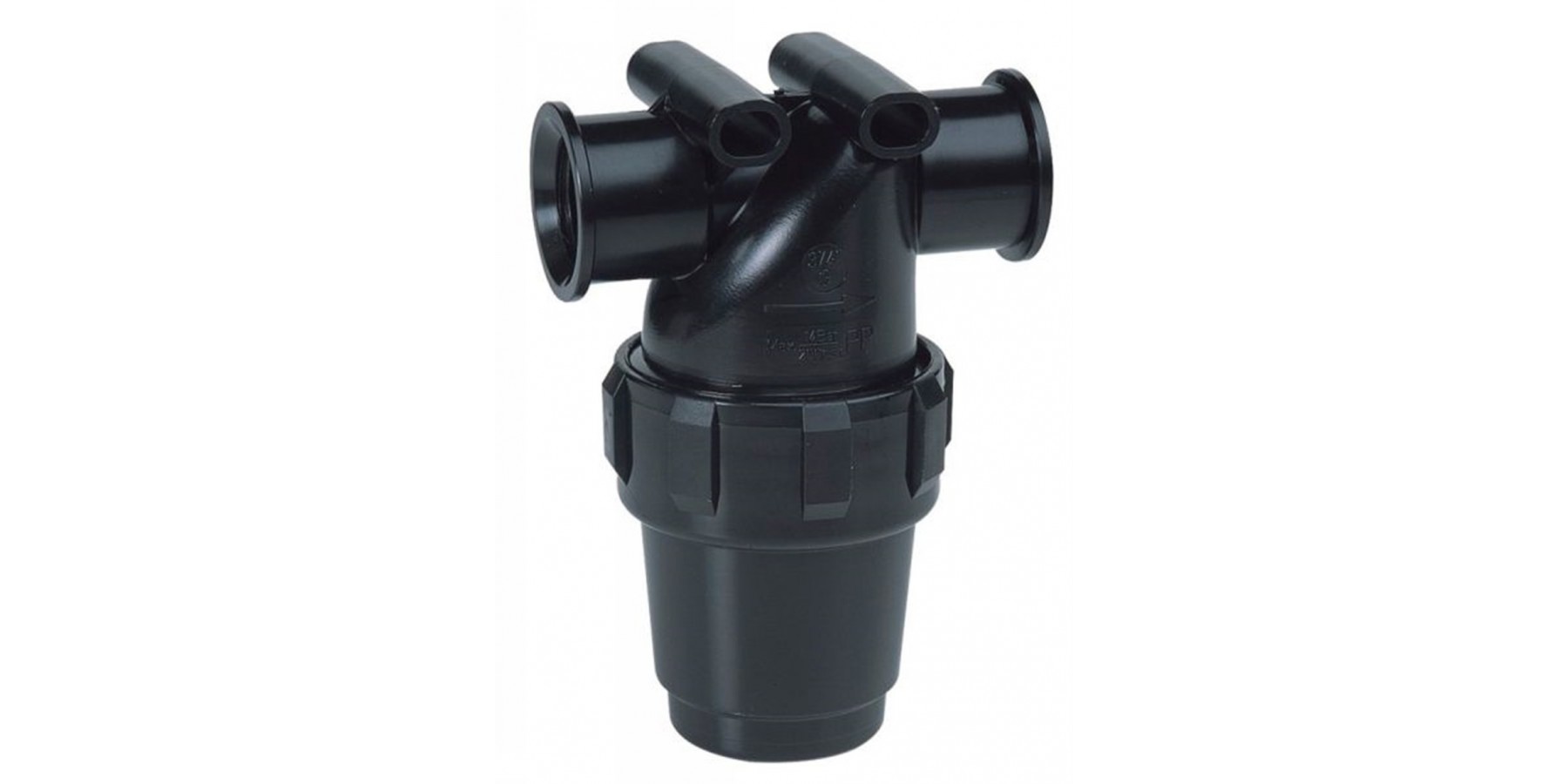

1” F-F Kartuschenfilter mit „T“ und Behälter

50 Mesh Filtration

Filter mit Sammelbehälter für Verunreinigungen, kann mit den Rohranschlüssen nach unten installiert werden.

Die Reinigung erfolgt einfach durch Herausziehen der Kartusche aus dem Filter, ohne das Anlagenwasser zu verunreinigen.

Der Sammelbehälter verhindert, dass Schmutz beim Herausnehmen der Kartusche zurück in den Filter und somit in die Rohrleitung fällt.

Alles lässt sich leicht von oben wieder zusammensetzen.

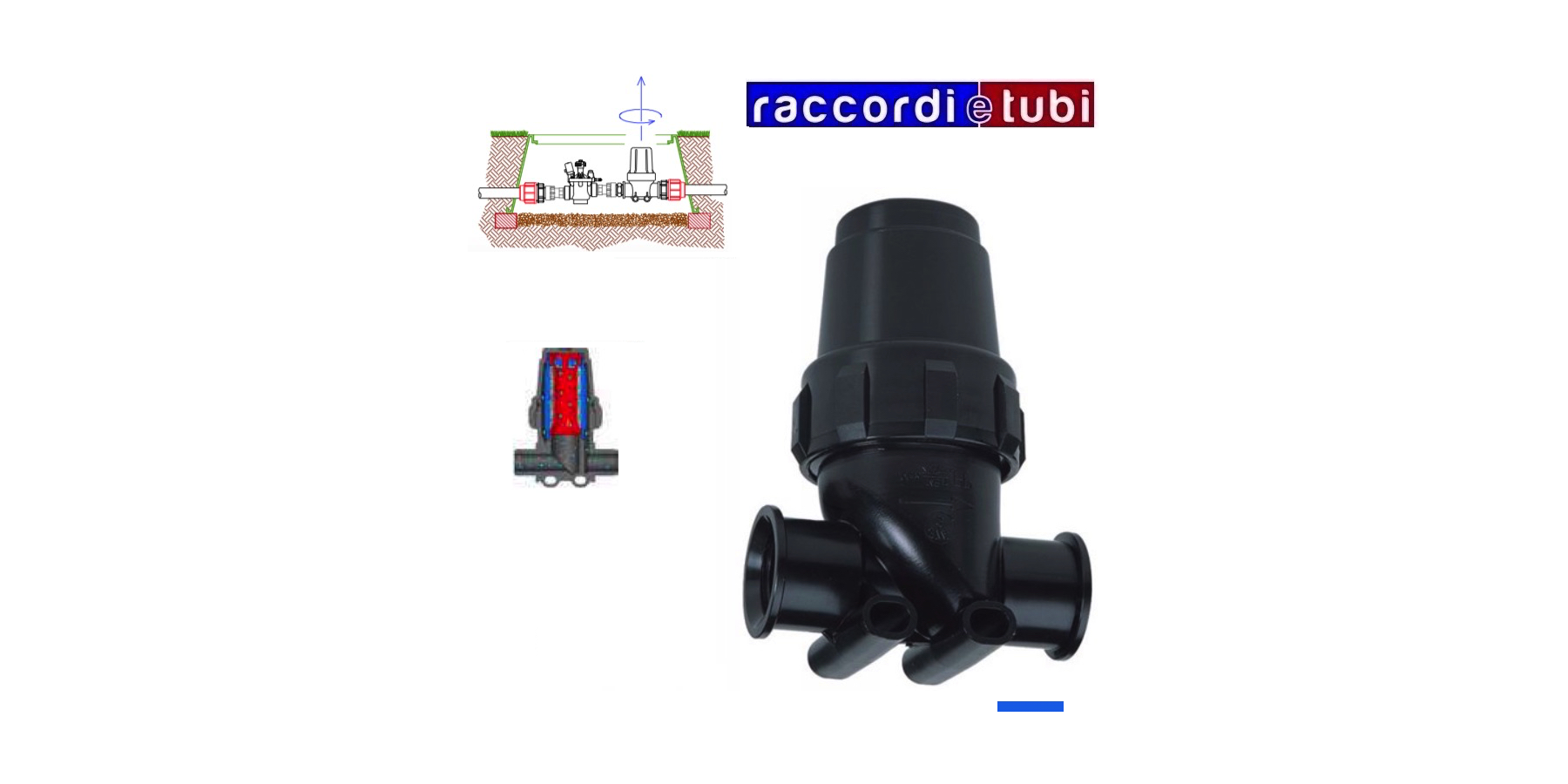

Die Abbildung zeigt, dass wenn ich den „T“-Filter in der Standardversion umgedreht positioniere, mit dem Schmutzsammelbehälter nach oben, und dem durch Pfeile angegebenen Wasserfluss folgend,

das Wasser von links eintritt, aufsteigt, die Filterkartusche von innen nach außen durchströmt und unten rechts austritt.

Der Schmutz bleibt in der Filterkartusche hängen und fällt durch die Schwerkraft nach unten, wenn der Wasserfluss stoppt.

Beim Entfernen der Filterkartusche findet sich kein Schmutz, der auf den

Rohrboden des Eingangsstutzens gefallen wäre.

Die Abbildung zeigt, dass wenn ich den „T“-Filter in der modifizierten Version mit eingebautem Behälter in der Filterkartusche positioniere,

das Wasser von links eintritt, aufsteigt, durch den Behälter in der Kartusche fließt und oben Löcher findet, in die Gasse zwischen Kartusche und Behälter fällt, die Kartusche von innen nach außen durchströmt und unten rechts austritt.

Der Schmutz bleibt in dieser Gasse zurück. Ich kann die Filterkartusche mit dem Behälter darin herausnehmen und alles reinigen. Nichts fällt in die

Rohrleitung zurück.
