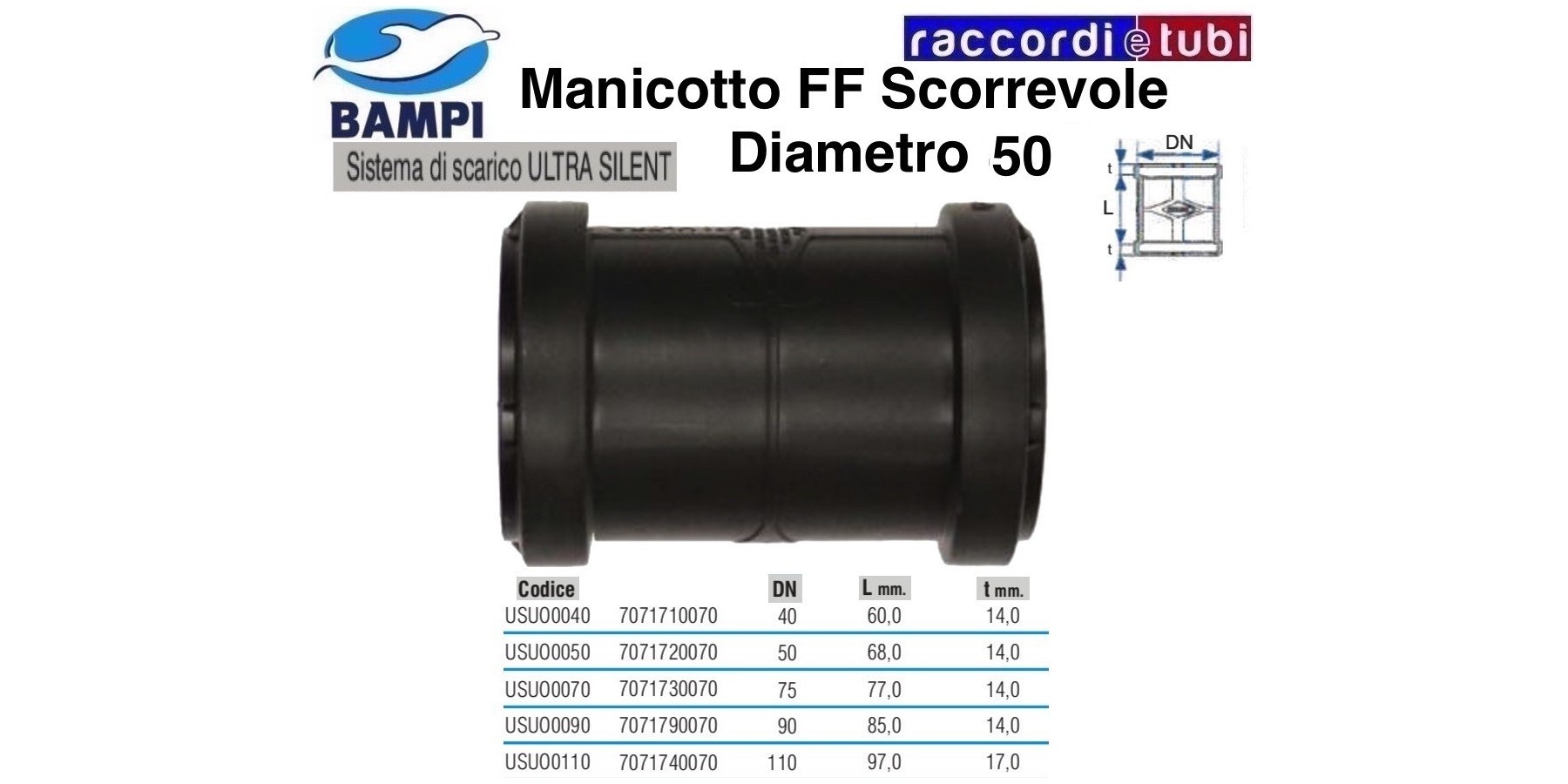

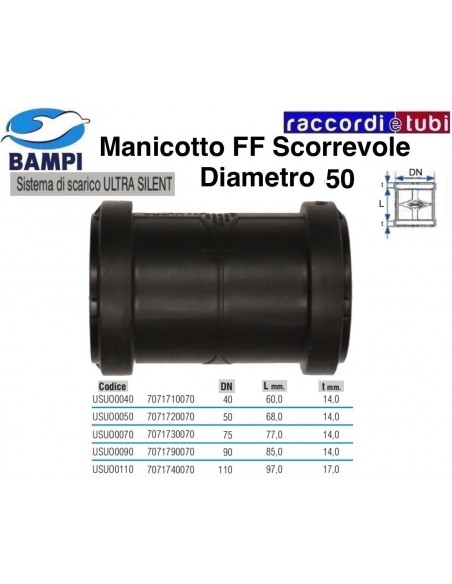

FF 50 ULTRA SILENT PASSENDES MANSCHETTENROHR

ULTRA SILENT

Ein innovatives Abflusssystem aus schwarzem Polypropylen (PP) RAL 9005, coextrudiert in 3 Schichten. Das verfügbare Sortiment mit Durchmessern von 32 bis 200 mm besteht aus Rohrleitungen und Formstücken, die mit mineralischen Füllstoffen (MD) verstärkt sind und dem System akustische Isolation, Stoßfestigkeit, Korrosions-, Abrieb- und chemische Beständigkeit gegenüber in häuslichen und industriellen Abwässern gelösten Substanzen verleihen.

Anwendungsbereiche

System zur Ableitung von Abwasser gemäß EN 1451-1 in Klasse BD (innerhalb und außerhalb von Gebäuden sowie unterirdisch), geeignet für Anlagen in Gebäuden mit Anforderungen an den Schallschutz für Wohn-, Industrie- und Gewerbenutzung, öffentliche und Beherbergungsbereiche wie Krankenhäuser, Pflegeheime und Altenheime, Hotels, Schulen und Gottesdiensträume. Das ULTRA SILENT System ist auch für die Erstellung von Lüftungs- und Belüftungsanlagen, Absaug- und Staubabsaugsystemen geeignet.

Planungshinweise

Das ULTRA SILENT Wasserausflusssystem kann gemäß der maßgeblichen Planungsnorm UNI EN 12056-2 dimensioniert werden. Zur Belüftung des Abflusssystems können Rohre und Formstücke des ULTRA SILENT Systems oder alternativ BAMVENT Belüftungsventile verwendet werden. In Übereinstimmung mit dem DPCM 5/12/1997 über die passiven Schallschutzanforderungen in Gebäuden (gültiges italienisches Gesetz) bietet das ULTRA SILENT Wasserausflusssystem nach EN 14366 zertifizierten Schallschutz, geprüft am Fraunhofer-Institut in Stuttgart.

Installationsanleitung

Leichtes, einfaches und schnelles System zur Montage dank Steckverbindung mit elastomerer Dichtung. Die Muffenverbindung sorgt für ausreichenden Raum bei eventuellen Ausdehnungen der Anlage mit zuverlässiger und langanhaltender Dichtheit. Das ULTRA SILENT System aus Polypropylen ist kompatibel mit Verbindungen zu anderen Kunststoffmaterialien in PP/PE-HD/PVC in Standarddurchmessern.

Zubehör für die Installation

Dem ULTRA SILENT Polypropylensystem sind zahlreiche Zubehörteile zugeordnet, die bei der Erstellung von Abwasseranlagen nützlich sind, darunter:

• Belüftungsventile für den Abfluss
• Rückflussverhinderer
• Brandschutzsysteme (Manschetten – Bänder – Beutel)
• Einlagige Entkopplungshülsen
• Dreischichtige Schallschutzplatten
• Rohrschellen zur Befestigung und Verankerung der Rohrleitungen
• Abziehfeste Dichtungsschellen

Besondere Bedingungen

Die spezifische Zusammensetzung des ULTRA SILENT Systems sorgt für hohe Robustheit, besonders bei strengen Kältebedingungen, mit stoßfester Prüfung im Labor bis zu einer Temperatur von -20°C. Außerdem kann das System im Falle eines Stoßes oder eines versehentlichen Lochs schnell mittels Thermoschweißen durch Fachpersonal mit speziellem Equipment repariert werden.
